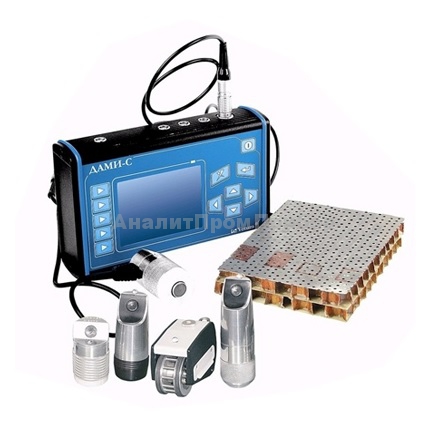

Дефектоскоп композитных материалов ДАМИ-С09
Загрузка...Универсальный дефектоскоп авиационных материалов «ДАМИ-С09» сочетает в себе импедансный, вихретоковый и ударный методы контроля и предназначен для обнаружения дефектов типа расслоений, непроклеев, нарушений целостности композитных материалов, клеенных конструкций и сотовых структур, а также для выявления коррозии в неферромагнитных материалах.
Благодаря своим уникальным функциональным возможностям, прибор позволяет автоматизировать процесс обнаружения дефектов за счет автоматической настройки преобразователя на объект контроля с учетом плотности и структуры материала.
При контроле используется сухой точечный контакт, что исключает использование контактной жидкости и делает дефектоскоп ДАМИ-С уникальным в своей области.
Основные области применения:
- Авиационная промышленность;
- Космическая промышленность;
- Судостроительная промышленность;
- Автомобильная промышленность и др.
Тестируемые материалы и конструкции:
- Слоистые конструкции из неметаллических материалов (углепластиков, стеклопластиков, текстолитов);
- Сотовые структуры с неметаллическими обшивками и сотами из полиамидной бумаги или других материалов;
- Сотовые структуры с металлическими обшивками (в том числе перфорированными) и сотами;
- Конструкции с различными заполнителями;
- Слоистые клееные конструкции (2-х, 3-х, 4-х слойные);
- Грубые сотовые и иные структуры с регулярно меняющимся импедансом поверхности и (или) переменной толщиной;
- Листовые конструкции из неферромагнитных материалов.
Отличительные особенности:
- Автоматизированный режим настройки по амплитуде или фазе сигнала с использованием анализатора спектра упрощает процесс подготовки прибора к работе.
- Для определения положения ПЭП на объекте контроля, используется координатное устройство «Слайдер М2» (сканер).
- Слежение за траекторией движения преобразователя в процессе тестирования позволяет объективно оценить качество проведенного контроля.
- Одновременная работа с 3 разными настройками позволяет параллельное тестирование до 3-х слоев.
- Документирование результатов контроля и перенос их на компьютер. Последующая обработка при помощи специальной программы «АРМ ДЕФЕКТОСКОПИСТА».
- Многоязыковая поддержка.
- Широкий спектр датчиков для разных типов композитных материалов, клееных конструкций и сотовых структур.
- Пылевлагозащитное исполнение.
- Встроенные аккумуляторы и зарядное устройство.
- Контроль с использованием: импедансного, ударного и вихретокового методов.
- Интерфейс RS232 для передачи данных.
- 8 часов работы.
- Вес: 0,7 кг с аккумуляторами.
| Диапазон рабочих частот | 1кГц — 1МГц |
| Производительность контроля | не менее 500 измерений/c |
| Виды сигнализации наличия дефекта | Звуковая и световая |
| Поддержка координатного устройства «Слайдер М2» | Все приложения ДАМИ-С09 |
| Максимальный размер С-изображения (С-скана) | 500мм х 500мм |
| Погрешность определения координат преобразователя | Не более 1.5мм |
| Встроенные языки интерфейса | Русский и английский |
| Тип и разрешения экрана | Цветной TFT экран, 320 х 240 пикселей |
| Режимы вывода графической информации на экран | Временная развертка (А-скан); комплексная плоскость; С-скан в декартовых (X,Y) координатах. |
| В архиве прибора сохраняются: | Настройки; результаты контроля; снимки А-сканов; снимки комплексной плоскости; снимки С-сканов. |
| Время автономной работы от встроенной аккумуляторной батареи | Не менее 8 часов |
| Диапазон температур эксплуатации | -10ºС до +50ºС при влажности не более 95% |
| Степень защиты от проникновения пыли и воды | IP54 по ГОСТ 14254 |
| Масса прибора со встроенным аккумулятором (без сетевого адаптера, сканерного устройства и комплекта преобразователей) | не более 1 кг |
| Габаритные размеры | не более 135мм х 220мм х 50мм |
Комплект поставки ДАМИ-С09:
БАЗОВЫЙ КОМПЛЕКТ (ИМПЕДАНСНЫЙ):
- Дефектоскоп композитных материалов ДАМИ-С09
- Встроенная аккумуляторная батарея Li-ion
- Сетевой адаптер 100-240V/12V, 2.5A
- Координатная система позиционирования преобразователей «Слайдер М2»
- Интерфейсный кабель USB
- Головные телефоны
- Мера дефектов TS-2
- Преобразователь импедансный ПАДИ-8-02
- Преобразователь импедансный раздельно-совмещенный РС-1-02
- ПО “Импедансный метод контроля”
- Прикладное ПО: «АРМ ДАМИ» V2.0 (Win 2000, NT)
- Комплект крепежных ремней
- Сумка для переноски
ВИХРЕТОКОВЫЙ КОМПЛЕКТ:
- ПО «Вихретоковый метод контроля»
- Преобразователь вихретоковый (низкочастотный) ВТП-1С-02
- Преобразователь вихретоковый (высокочастотный) ВТП-2-02
- Преобразователь вихретоковый (высокочастотный) ВТП-2-02У
- Преобразователь вихретоковый (высокочастотный) ВТП-3-02
- Преобразователь вихретоковый (высокочастотный) ВТП-3-02У
- Преобразователь вихретоковый (высокочастотный) ВТП-4-02
- Кабель к вихретоковым преобразователям (Lemo10-Lemo10)
- Настроечный образец из алюминиевого сплава RSA-0,2-0,5-1
- Настроечный образец из титанового сплава RSТ-0,2-0,5-1
- Настроечный образец из углеродистой стали RSS-0,2-0,5-1
- Настроечный образец из нержавеющей стали RS SS-0,2-0,5-1
УДАРНЫЙ КОМПЛЕКТ:
- ПО «Ударный метод контроля»
- Преобразователь УДП-10-02
- Кабель к ударным преобразователям (Lemo10-Lemo10)
