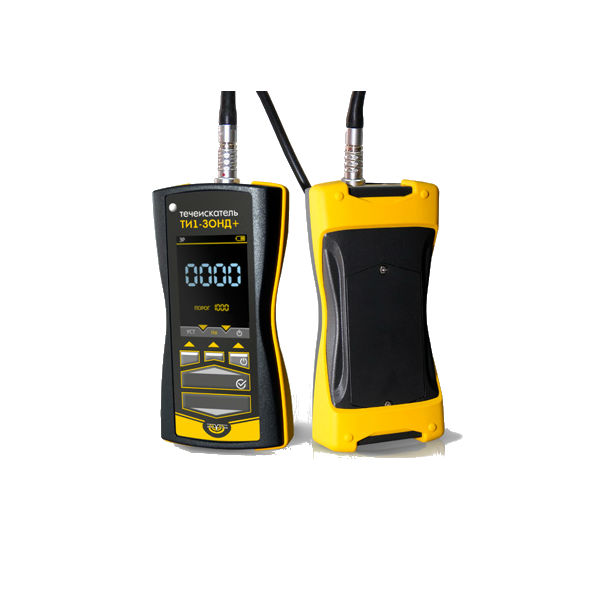

Главная Товары Приборы поиска подземных коммуникаций Течеискатели Портативный течеискательный комплекс «AKASCAN ТИ1 — ЗОНД+»

Портативный течеискательный комплекс «ТИ1 — ЗОНД+» предназначен для поиска, локализации и количественной оценки утечек гелия, элегаза, пропан-бутана, метана, фреонов, ацетилена, углеводородов и т.д.  Течеискатель обеспечивает входной и эксплуатационный контроль герметичности (гелиевый контроль) ответственных объектов:

  • Контроль герметичности вакуумных и пневматических систем
  • Поиск течей в затворах, насосах
  • Тестирование систем автомобилей: тормозная, топливная, АБС, кондиционирования
  • Локализация течей в крупногабаритных объектах
  • Проверка качества сварных швов, герметичности вакуумных соединений
  • Проверка целостности упаковки пищевых продуктов, лекарственных средств
  • Проверка целостности корпусов РЭ аппаратуры в т.ч. рентгеновских аппаратов

Течеискатель «ТИ1 — ЗОНД+» и метотоды контроля (звукорезонансный и акустический) одобрены техническим комитетом Росстандарта «НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ/ТЕЧЕИСКАНИЕ» ТК371/ПК6

Сравнительно с течеискателями, основанными на принципе изменения теплопроводности контролируемой среды, ТИ-1 Зонд+ обладает существенно меньшим временем отклика, что позволяет осуществлять контроль с большей скоростью. Благодаря дифференциальной схеме щупа, который состоит из измерительного и опорного каналов, ТИ-1 Зонд может работать в загазованном помещении, сигнализируя о наличии течи только в непосредственной близости от нее. Кроме того, дифференциальная схема позволяет отстраиваться от таких мешающих факторов, как масляные пятна, повышенная влажность общая загазованность помещения и т.п.
ТИ-1 Зонд обладает чувствительностью порядка 10Е-6 (л*Па/с), что позволяет применять его для поиска таких малых утечек, которые не могут быть выявлены обмыливанием.

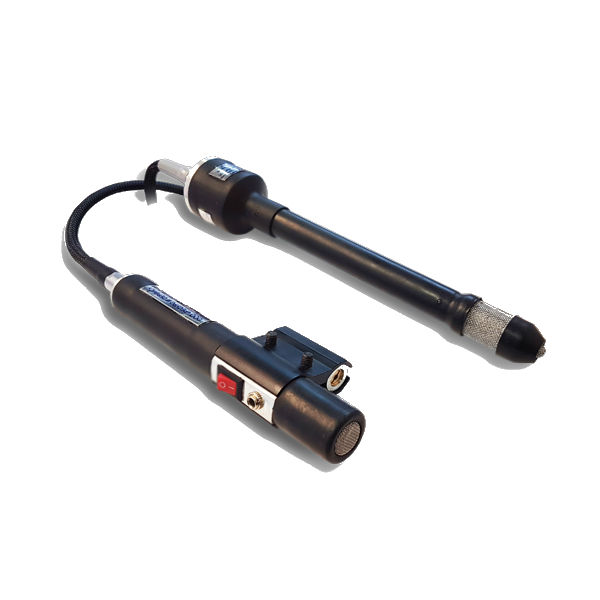

Назначение преобразователей:

  • Гелиевый щуп (звукорезонансный метод) — поиск утечек газов со скоростью звука отличной от скорости звука воздуха (гелий, водород и т.д.).
  • Ультразвуковой щуп (акустический метод) — поиск утечек по принципу регистрации звуковых колебаний излучаемых потоком газа вытекающего из объекта контроля.

Особенности ТИ1-ЗОНД:

  • современная элементная база и высокопроизводительное цифровое ядро
  • взрывозащищенное исполнение (опционально)
  • большой ЖК индикатор 320 х 240 точек
  • два типа используемых щупов: гелиевый и ультразвуковой
  • возможность поиска утечек вакуума
  • минимальный уровень выявляемой течи 0,05 г/год
  • установка порога срабатывания после калибровки по контрольной течи
  • лазерный целеуказатель места контроля (для ультразвукового щупа)
  • поиск утечек на большом расстоянии (до 40 м) при использовании ультразвукового щупа
  • сверхчувствительный поиск малых утечек при использовании гелиевого щупа
  • интерфейс USB
  • возможность замены преобразователей без подстройки к электронному блоку.
  • высокая скорость контроля по сравнению с  зарубежными аналогами.
  • автоматическая отстройка от мешающих факторов  влажность воздуха, загазованность помещения.
  • прорезиненный влагостойкий корпус из ABS пластика, класс защиты IP65

Технические характеристики ТИ1-ЗОНД+:

Портативный течеискатель «ТИ1-ЗОНД» с гелиевым преобразователем для локального поиска малых  утечек гелия, элегаза, фреонов и т.д.  в непосредственной близости от утечки (до 30 мм)

Чувствительность течеискателя ≤1·10-6  м 3 · Па/с,  устойчивая работа в условиях загазованности, слабая зависимость от влажности
Время выхода на режим течеискателя ≤1 минуты
Масса течеискателя 0.3 кг (≤1 кг в упаковке)
Габариты электронного блока 160 х 88 х 35
Пробный газ Гелий
Количество дополнительных пробных газов Любые газы, отличающиеся по скорости звука от воздуха
Постоянная времени течеискателя ≤1 с
Длина зондовой части щупа 1 м
Проверка нижнего порога чувствительности Калиброванная контрольная течь диффузионного типа «КТ-1»

(СДОС 07-2012)

Световая, звуковая и цифровая индикация утечек +
Время непрерывной работы от аккумуляторов Не менее 5 часов

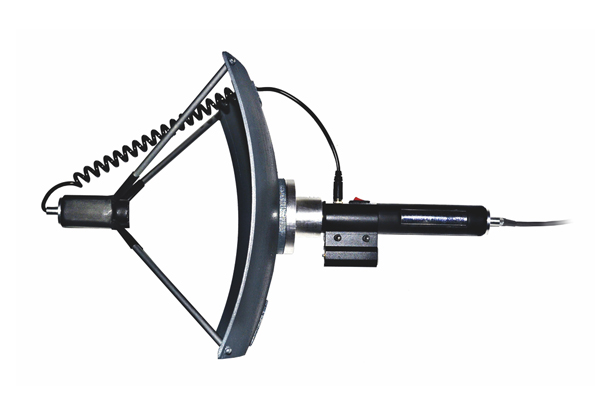

Портативный течеискатель «ТИ1-ЗОНД+» с акустическим ультразвуковым щупом, параболическим усилителем предназначен для контроля герметичности систем работающих под давлением и вакуумных систем в процессе изготовления и эксплуатации. Поиск утечек в газовых сетях и наземных участках газопроводов на удаленном расстоянии.

 Частотный диапазон, кГц 37 – 44
Пробный газ Воздух, азот, гелий, вакуум и т.д.
Дистанция обнаружения утечки газа, м до 40 м
Масса щупа, кг

·без параболического усилителя

·с параболическим усилителем



0,1

0,25

Габариты щупа, мм

·без параболического усилителя

·с параболическим усилителем



152х49х22

230х400х90

Проверка нижнего порога чувствительности Калиброванная контрольная течь «КТ-2 АКУСТИКА» — контрольный образец (СДОС 09-2014)
Длина зондовой части щупа, м

·без параболического усилителя

·с параболическим усилителем



1

1

Наличие лазерного целеуказателя течи

Да

Диапазон рабочих температур — 10… 50 С

Основные отличия нового течеискателя ТИ1-ЗОНД+  от предшественника ТИ1-ЗОНД

ТИ1-ЗОНД ТИ1-ЗОНД+
Габаритные размеры электронного блока, мм  160 х 98 х 33 160 х 88 х 35
Масса электронного блока, кг 0,45 0,35
Пылевлагозащитное исполнение —— IP54 , корпус из ABS пластика
Взрывозащищенное исполнение —— Ex (опционально)
Дисплей, точек 133х64 Монохромный  320х240 ЖК Цветной
320х240 ЖК ЦветнойРазъемы подключения преобразователей РС7 LEMO  1B
Модернизированная конструкция преобразователей —— да
Питание Батарейки АА NiMH аккумуляторы или батарейки АА / сеть 220В
Встроенное зарядное устройство —— да
Сохранение результатов контроля в памяти прибора —— да (опционально)
Подключение к ПК —— да (опционально)
  • Электронный блок с аккумуляторами
  • Преобразователь акустический ультразвуковой
  • Преобразователь гелиевый
  • Параболический усилитель (опционально)
  • Контрольная течь КТ-1 (опционально)
  • Контрольная течь КТ-2 (опционально)
  • Зарядное устройство
  • Наушники
  • Паспорт (руководство по эксплуатации)
  • Сумка для переноски.
