Портативный твердомер EQUOSTAT 3
Загрузка...Equostat 3 разработан для выполнения точных, быстрых и воспроизводимых измерений твердости металла. Прибор обладает высокой чувствительностью, глубина проникновения индентора в измеряемую поверхность составляет всего несколько мкм, поэтому он подходит для измерения твердости поверхностного слоя чувствительных к царапинам или полированных деталей, а также тонких изделий, профилей и труб с толщиной стенок менее 2 мм.
Equostat 3 отлично работает на открытом воздухе, в цехах и в лабораторных условиях, имеет незначительные требования к геометрии образца. Датчик Equostat 3 может напрямую подключаться к ПК или ноутбуку. Также датчик можно подключать к электронному блоку Equotip 3, что позволяет комбинировать в приборе 2 принципа определения твердости: по методу Роквелла (Equostat 3) и методу Либа (Equotip 3), делая твердомер наиболее универсальным решением. Всплывающие подсказки во время измерения позволяют пользователю получать точные результаты измерений с высокой степенью повторяемости.
Особенности
- Точные и быстрые измерения твердости с высокой воспроизводимостью результата.
- Материал и размеры объекта не влияют на точность показаний прибора.
- Виды исследуемых металлов: от легких (алюминий) до тяжелых/твердых (закаленная сталь).
- Измерение в HRC, переводятся прибором в HV, HB, HRA, HRB, HR15N, Rm.
- Передача до ~100000 сохраненных показаний с электронного блока Equotip 3 на ПК при помощи Equolink 3.
- Глубина проникновения индентора составляет всего несколько мкм.
- Датчик Equostat 3 может использоваться при измерениях как с зажимом, так и от руки.
- Помимо датчика Equostat 3 все датчики Equotip 3, работающие методом динамического отскока
Области применения
- Точное измерение твердости металла как у очень мягких, так и у очень твердых материалов.
- Тонкие детали, профили и трубы с толщиной стенок ≤ 2 мм, листы, бунтовой металл, а также детали толщиной 0,2 мм (в зависимости от величины твердости).
- Измерение твердости чувствительных к царапинам или полированных поверхностей.
- Измерение твердости металла в зоне термического влияния сварных швов.
Proceq предлагает дополнительные принадлежности, такие как измерительные клещи и различные виды опорных колец для облегченного проведения измерений на объектах сложной конфигурации
Технические характеристики:
| Датчик Equostat 3 | |
| Диапазон измерений (DIN) | 0-100 мкм; 19-70 HRC; 19-70 HMMRC; 67-638 HB; 35-950 HV; 60-86 HRA; |
| 29-107 HRB; 225-2250 Мпа (Н/мм2); 69-94 HR15N; 88-96 HR15T | |
| Разрешение | 0,1 мкм; 0,1 HRA; 0,1 HRB; 0,1 HRC; 0,1 HRE; 0,1 HRH; |
| 0,1 HR15N; 0,1 HR15T; 1 HB; 1 HV; 0,1 HS; 1 Мпа (Н/мм2) | |
| Погрешность измерений | ± 0,8 мкм (~ ± 1,0 HRC) по всему диапазону |
| Максимальная твердость при измерении | 70 HRC |
| Направление испытания | любое направление (коррекция не требуется) |
| Сила воздействия | частичная 10 Н / полная 50 Н |
| Алмазный индентер | угол (100,0±0,5)°, диаметр плоской части (60±0,5) мкм |

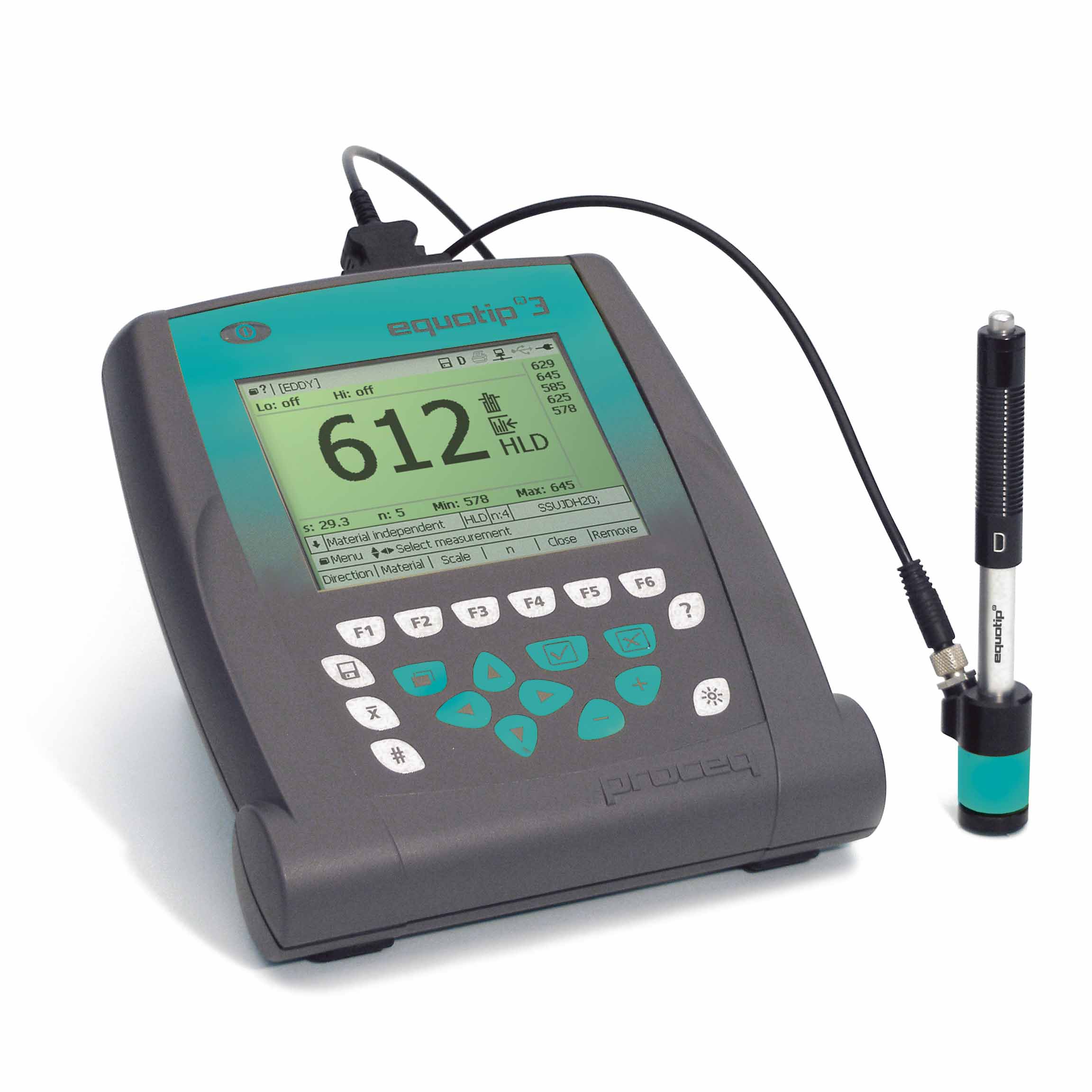

| Электронный блок Equotip 3 | |
| Размеры | 170 x 200 x 45 мм (6,7 x 7,9 x 1,8 дюймов) |
| Вес | 780 г (27,5 унции) плюс батарея 120 г (4,2 унции) |
| Дисплей | большой, ЖК QVGA с регулируемой контрастностью и подсветкой |
| Объем памяти | 100000 — 1000000 значений (в зависимости от типа данных) |
| Интерфейс | Ethernet, USB 1.1, RS 232 |
| Тип батареи | перезаряжаемая ионно-литиевая или 3 батарейки «C» стандартного размера |
| Макс. напряжение зарядки батареи | 4,2 В |
| Время работы батареи | в среднем 10 часов |
| Рабочая температура | от 0 до + 50 °C (от 32 до 122 °F) |
| Влажность | без конденсации, 90% макс. |
Стандарты
- DIN 50157 (2007)
- ISO 18265 (2003)
- ASTM B724
- ASTM E140 (2007)
- Директива DGZfP MC 1 (2008)
- Директива VDI / VDE 2616 Документ 1 (2010)
Гарантии
- Стандартная гарантия на 2 года на электронные блоки.
- Дополнительное продление гарантийного периода еще на 3 года.
