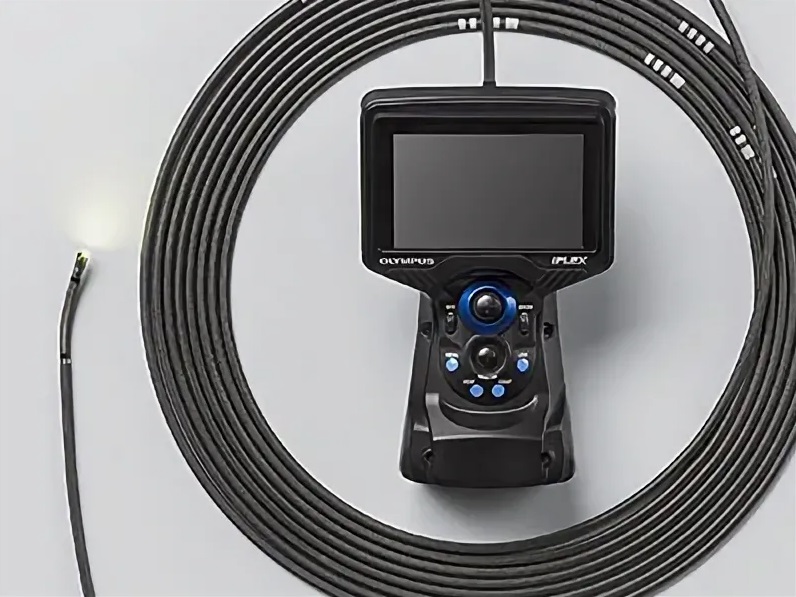

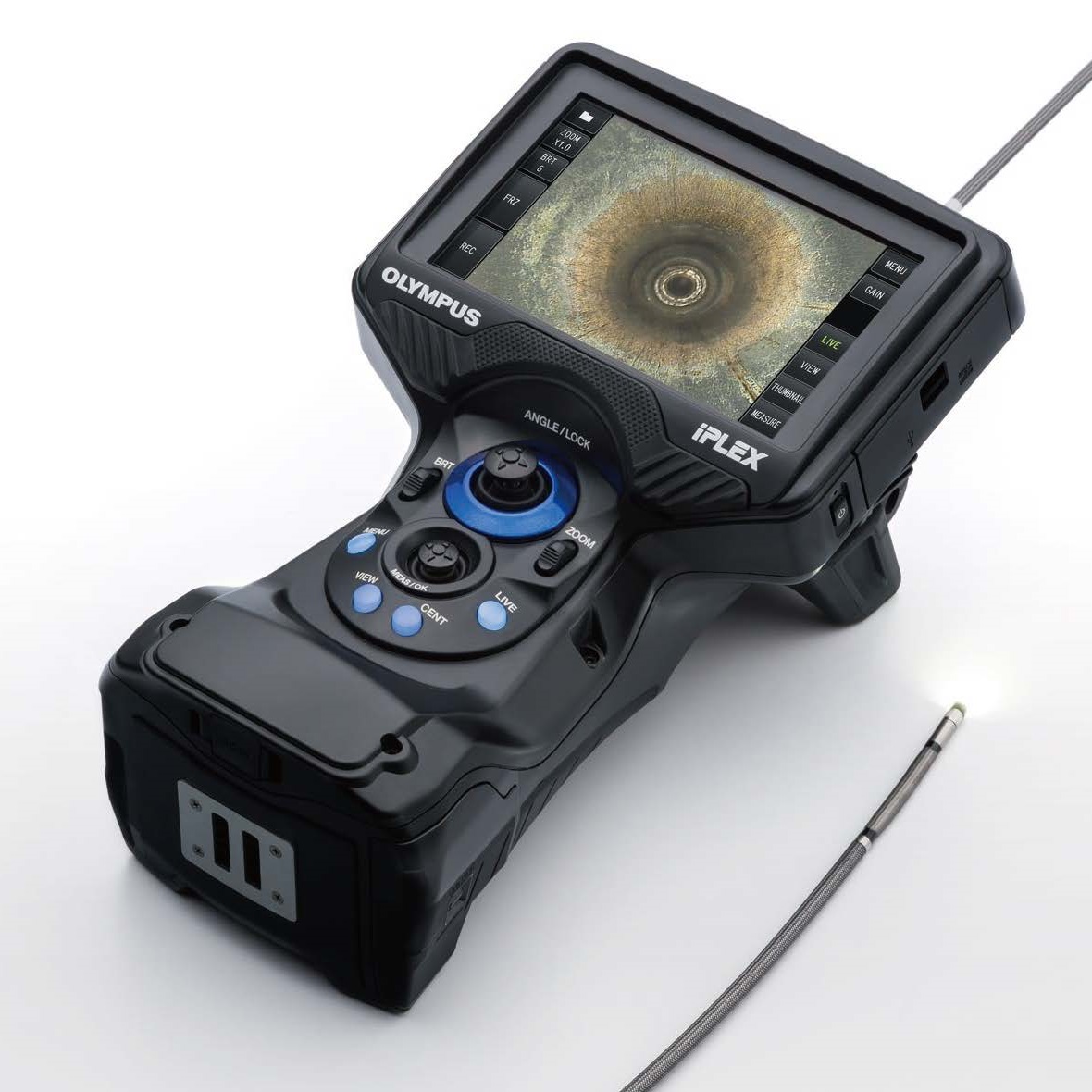

Портативный видеоэндоскоп IPLEX G Lite
Загрузка...Компактный и высокопрочный видеоэндоскоп IPLEX G Lite содержит в себе мощные функции обработки изображений. Легкий и ультрапортативный, IPLEX G Lite может использоваться в самых неблагоприятных условиях. Превосходное качество изображения и удобство эксплуатации обеспечивают эффективный контроль качества
УЛЬТРАПОРТАТИВНЫЙ:
Мощные функции обработки изображения в компактном и прочном корпусе:
Эргономичный и легкий (всего 1,15 кг), видеоэндоскоп IPLEX G Lite удобен для переноски и в использовании.
Износостойкий:
Компактный и надежный видеоэндоскоп IPLEX G Lite отвечает требованиям стандарта IP65 и успешно прошел тест на прочность, в соответствии с военным стандартом США (MIL-STD). Прибор выдерживает:
- Падение с высоты 1,2 м
- Вибрации
- Дождь с ветром
- Пыль
- Высокую влажность
- Соляной туман
- Ледяной дождь
- Электромагнитную среду
- Взрывоопасную среду
Выберите нужный вам зонд:
Доступны зонды длиной 2 м и 3,5 м (4 мм/6 мм), а также зонд длиной 10 м (6 мм)
Создан для перевозок:
Видеоэндоскоп и комплектующие помещаются в легкий и компактный дорожный кейс, который можно убрать под пассажирское кресло в самолете.
Размеры кейса (Ш x В x Г): 455 мм x 330 мм x 185 мм
Другие функции:
- Прочный и гибкий зонд из 4-х слойного материала
- Монитор, приспособленный для работы при ярком дневном свете.
ТОЧНАЯ ПЕРЕДАЧА ИЗОБРАЖЕНИЯ
Вам больше не придется жертвовать портативностью видеэндоскопа ради высокого качества изображений. Легкий и компактный видеоэндоскоп IPLEX G Lite содержит в себе многочисленные функции обработки изображений, которые ранее могли уместиться только в громоздких приборах
Яркое освещение. Низкий уровень шума:
Светодиодный источник света видеоэндоскопа – в два раза ярче по сравнению с предыдущей моделью (IPLEX UltraLite). Помимо нового алгоритма подавления шумов, IPLEX G Lite способен выявлять дефекты на затемненных участках.
Видео с частотой 60 кадров в секунду:
Высокая частота кадров обеспечивает плавное и точное воспроизведение изображений. При съемке движущихся объектов вы получаете плавное четкое видео без перерывов.
Опции УФ- и ИК- освещения:
Ультрафиолетовые лучи позволяют выявлять невидимые микротрещины, а инфракрасное освещение позволяет наблюдать объекты в темных зонах. Заменяемые на месте светодиодные лампы расширяют возможности видеоэндоскопа.
Выполнение измерений одним касанием пальца:
IPLEX G Lite оснащен инструментом измерения в масштабе, который позволяет определить размеры объектов с помощью опорного отражателя. Для более сложных трехмерных измерений дефектов в широком диапазоне углов обзора, добавьте опцию стерео-измерения.
Другие функции:
- PulsarPic для постоянной оптимизации изображений
- WiDER для контрастного сопоставления изображений
- 5-кратное цифровое увеличение изображения
- Видеовыход HDMI
БЫСТРЫЙ И ПРОСТОЙ В ИСПОЛЬЗОВАНИИ
Эргономичный дизайн и прочная конструкция видеоэндоскопа дополнены мощными функциями, обеспечивающими высокую эффективность контроля
Чувствительный джойстик и точные движения:
Технология артикуляции TrueFeel позволяет с высокой точностью управлять дистальным концом зонда, быстро и плавно направляя его к цели.
Запись видео:
- Параллельная запись статических изображений при записи видео
Одновременно с записью видео можно записывать статические изображения (простым нажатием кнопки).
- Закладки
Возможность добавления закладок экономит время при просмотре видео, позволяя быстро находить отмеченные критические моменты.
- Непрерывная запись
Вы никогда не пропустите важную информацию. Видеоэндоскоп автоматически записывает последние 30 минут контроля, даже если вы забыли нажать на кнопку записи.
Отвод масла, экономия времени:
При контроле масляных компонентов часто приходится останавливать работу для чистки линзы объектива видеоэндоскопа. Специальный адаптер с каналами для отвода масла позволяет быстро удалять излишки масла, обеспечивая четкость изображения и непрерывность контроля.
Контроль в режиме онлайн:
При использовании USB-адаптера Wireless LAN, можно предоставить общий доступ к изображениям во время контроля. Это упрощает сотрудничество с другими экспертами при анализе данных
Создание отчетов за минуты:
Программное обеспечение InHelp помогает сортировать данные и упрощает создание отчетов.
- В видеоэндоскопе: Персонализируйте рабочий процесс для оптимизации и эффективности контроля
- На ПК: Создавайте отчеты с использованием персонализированных шаблонов
Другие функции:
- Сенсорная панель управления
- Кнопки с подсветкой при работе в недостаточно освещенной среде
- Аудио вход/выход
| № модели | IV9420GL | IV9435GL | IV9620GL | IV9635GL | IV96100GL | |
| Рабочая часть (зонд) | Диаметр зонда | φ4,0 мм | φ6,0 мм | |||
| Длина зонда | 2,0 м | 3,5 м | 2,0 м | 3,5 м | 10,0 м | |
| Наружная оплетка | Высокопрочная вольфрамовая оплетка. | |||||
| Гибкость зонда | Жесткость | Зонд Tapered Flex, отличающийся превосходной маневренностью и гибкостью. |
||||
| Датчик температуры | 2-х ступенчатый индикатор для сигнализации высокой температуры | |||||
| Изгибаемая часть | Угол изгиба вверх/вниз/вправо/влево |
130° | 150° | 110° | ||
| Механизм изгиба | Технология управления TrueFeel с электромеханическим сервоусилением | |||||
| Приблизительный вес (с аккумулятором) | 1,15 кг | 1,21 кг | 1,23 кг | 1,34 кг | 1,83 кг | |
| Размеры (Ш x В x Г) | 128 × 203 × 110 мм | |||||
| Кейс для транспортировки (размеры) | 455 × 330 × 185 мм Размер ручной клади большинства авиакомпаний. | |||||
| Освещение | Светодиодная подсветка ※ЭКО-режим подсветки продлевает время работы батареи |
|||||
| Дисплей | 4,3-дюймовый ЖК-дисплей (WVGA) с емкостной сенсорной панелью | |||||
| Источник питания | Сеть переменного тока | 100–240 В, 50/60 Гц (с адаптером перем. тока; прилагается) | ||||
| Батарея | 7,4 В, номинал., приблиз. (с батареей) Время работы от батареи: приб. 90 мин. |
|||||
| Стандарт видеосигнала на выходе | HDMI | Тип C HDMI 1.4 | ||||
| Наушники (вход для микрофона/аудиовыход) | Мини-разъем CTIA ø 3,5 мм | |||||
| Прямое изображение | Подсоедините USB-адаптер Wireless LAN к USB-разъему А | |||||
ПРОГРАММНЫЕ ОПЕРАЦИИ:
| Обработка изображений | 5-кратное цифровое увеличение, 16-ступенчатая регулировка яркости |
|---|---|
| Контроль усиления | Настраиваемый (4-ступен.) коэффициент усиления (ручн., авто, Wider 1, Wider 2) |
| Динамическое шумоподавление | Доступ. |
| Наложение текста | Заголовок из 30-символов. |
| Текст примечания | Заголовок из 30-символов, метки и графич. рисунки |
| Функции изображения | Прямое изображение можно повернуть вправо или влево, перевернуть сверху вниз или повернуть на 180 град. |
УПРАВЛЕНИЕ ЗАПИСЬЮ:
| Носители информации | SDHC (*с прилагаемой картой SDHC) | |||||
|---|---|---|---|---|---|---|
| micro SDHC （с использ. рекомендуемых деталей） *Функция непрерыв. записи ВКЛ. (ON) | ||||||
| Внутренняя память | Доступна (запись статических изображений) | |||||
| Наложение | Выбираемый заголовок из 30 символов (включает дату, время, оптический адаптер, логотип, заголовок и настройки системы); | |||||
| Отображение миниатюр | Сохраненные изображения могут быть отображены в виде миниатюр | |||||
| Запись статических изображений (фото) | Разрешение | H768 x V576 (пикселей) | ||||
| Формат записи | Формат сжатия: JPEG | |||||
| Запись видео | Разрешение | H768 x V576 (пикселей) | ||||
| Формат записи | MPEG 4 AVC/H.264 Соответствует базовому профилю; совместим. с проигрывателем Windows Media Player12 |
|||||
| Частота кадров | 60 к/с / 30 к/с | |||||
ФУНКЦИИ ИЗМЕРЕНИЯ:
| Измерение в масштабе | Использование опорной длины для измерения длины объекта |
|---|
СТЕРЕОИЗМЕРЕНИЯ — РАСШИРЕННЫЕ ВОЗМОЖНОСТИ ИЗМЕРЕНИЯ:
| Расстояние | Расстояние между двумя точками |
|---|---|
| Точка-линия | Перпендикулярное расстояние между точкой и заданной пользователем линией. |
| Глубина | Расстояние по перпендикулярной глубине/высоте между точкой и заданной пользователем плоскостью. |
| Область/Линии | Измерение по нескольким точкам и области |
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
| Рабочая температура | Рабочая часть (зонд) | На воздухе: от -25℃ до 100°C, в воде: от 10 ℃ до 30 ℃ | ||||
|---|---|---|---|---|---|---|
| Остальные компоненты | На воздухе: от -10℃ до 40°C (с батареей) | |||||
| На воздухе: от 0 ℃ до 40 ℃ (с адаптером питания перем. тока и зарядом батареи) | ||||||
| Относительная влажность | Все компоненты | От 15 до 90% | ||||
| Устойчивость к жидким агрессивным средам | Все компоненты | Допускается контакт с машинным маслом, светлыми нефтепродуктами и 5% соляным раствором. | ||||
| Пыле- и водонепроницаемость | Рабочая часть (зонд) | Может работать под водой с установленным адаптером. При погруженной в жидкость рабочей части и установленном стереоскопическом адаптере, возможность стереоизмерений отсутствует. Серия IV94 — до эквивал. глубины 3,5 м. Серия IV96 — до эквивал. глубины 10 м. |
||||
| Остальные компоненты | IP65. Не могут работать под водой.IP65 (аккумуляторный отсек должен быть закрыт); | |||||
СООТВЕТСТВИЕ ВОЕННОМУ СТАНДАРТУ MIL-STD:
Допустимые условия эксплуатации для данного прибора соответствуютстандартам министерства обороны США MIL-STD-810G и MIL-STD-461G.
| Тип | Метод |
|---|---|
| Устойчивость к вибрации | MIL-STD-810G, Метод 514.7, Процедура I |
| Устойчивость к ударам | MIL-STD-810G, Метод 516.5, Процедура IV |
| Водонепроницаемость | MIL-STD-810G, Метод 506.6, Процедура I |
| Влажность | MIL-STD-810G, Метод 507.6, Процедура II |
| Соляной туман | MIL-STD-810G, Метод 509.6 |
| Песок и пыль | MIL-STD-810G, Метод 510.6, Процедура I |
| Обледенение | MIL-STD-810G, Метод 521.4 |
| Взрывоопасная атмосфера | MIL-STD-810G, Метод 511.6, Процедура I |
| Электромагнитные помехи | MIL-STD-461G, RS-103 (тест на электромагнитную восприимчивость неэкранированных частей прибора) |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОПТИЧЕСКИХ АДАПТЕРОВ:
Оптические адаптеры с наруж. диам. 4,0 мм.:
| AT80D/FF-IV94G | AT120D/NF-IV94G | AT120D/FF-IV94G | AT100S/NF-IV94G | AT100S/FF-IV94G | ||
| Оптическая система | Поле зрения | 80° | 120° | 120° | 100° | 100° |
| Направление обзора | Прямое | Боковое | ||||
| Глубина резкости*1 | 35 – ∞ мм | 2 – 200 мм | 17 – ∞ мм | 2 – 15 мм | 8 – ∞ мм | |
| Дистальный конец | Наружный диаметр*2 | φ4,0 мм | ||||
| Дистальный конец*3 | 19,0 мм | 21,7 мм | ||||
| Отвод масла с линзы видеоэндоскопа | Доступ. | ー | ||||
Оптические адаптеры с наруж. диам. 6,0 мм.:
| AT40D-IV96G | AT80D/NF-IV96G | AT80D/FF-IV96G | AT120D/NF-IV96G | AT120D/FF-IV96G | ||
| Оптическая система | Поле зрения | 40° | 80° | 80° | 120° | 120° |
| Направление обзора | Прямое | |||||
| Глубина резкости*1 | 200 – ∞ мм | 9 – ∞ мм | 35 – ∞ мм | 2 – 200 мм | 19 – ∞ мм | |
| Дистальный конец | Наружный диаметр*2 | φ6,0 мм | ||||
| Дистальный конец*3 | 18,4 мм | 18,9 мм | 18,8 мм | 18,9 мм | 18,8 мм | |
| Отвод масла с линзы видеоэндоскопа | Доступ. | |||||
| AT80S-IV96G | AT120S/NF-IV96G | AT120S/FF-IV96G | AT220D-IV76 | AT100D/100S-IV76 | ||
| Оптическая система | Поле зрения | 80° | 120° | 120° | 220° | 100°/100° |
| Направление обзора | Боковое | Прямое | Прямое/Боковое | |||
| Глубина резкости*1 | 15 – ∞ мм | 1 – 25 мм | 3 – ∞ мм | 1,6 – ∞ мм | 2,0 – ∞ мм | |
| Дистальный конец | Наружный диаметр*2 | φ6,0 мм | Φ8,4 мм | Φ6,0 мм | ||
| Дистальный конец*3 | 24,2 мм | 21,1 мм | 29,5 мм | |||
| Отвод масла с линзы видеоэндоскопа | ー | |||||
Стерео адаптеры диаметром 4,0 мм и 6,0 мм:
| AT50D/50D-IV94 | AT50S/50S-IV94 | AT60D/60D-IV96 | AT60S/60S-IV96 | ||
| Оптическая система | Поле зрения | 50°/50° | 60°/60° | ||
| Направление обзора | Прямое | Боковое | Прямое | Боковое | |
| Глубина резкости*1 | 5 – ∞ мм | 4 – ∞ мм | 5 – ∞ мм | 4 – ∞ мм | |
| Дистальный конец | Наружный диаметр*2 | φ4,0 мм | φ6,0 мм | ||
| Дистальный конец*3 | 24,3 мм | 28,4 мм | 24,9 мм | 31,3 мм | |
*1. Указывает оптимальное расстояние от объектива.
*2. Рабочая часть с установленным адаптером может быть проведена через отверстие диаметром ø4,0 мм, ø6,0 мм и ø8,4 мм.
*3. Соответствует длине жесткого участка рабочей части в районе дистального конца.
