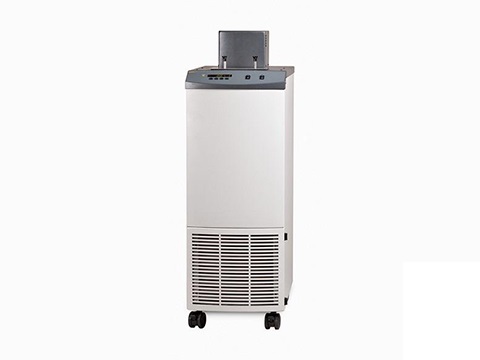

Поверочный термостат Fluke 7380-OTR-25
Загрузка...
Жидкостный термостат Fluke 7380-OTR-25 представляет собой компактную метрологическую систему, которая может использоваться для низкотемпературной калибровки платиновых датчиков и термисторов в автоматическом режиме. В комплектации «OTR» метрологическая ванна, оборудованная блоком питания 220 В/50 Гц, поставляется в наборе с 4-канальным термометром 1529-R Chub-E4, образцовым платиновым измерителем Fluke 5615 и программным пакетом MET/TEMP II.
Преимущества
- Универсальность – жидкостный термостат может использоваться для метрологического обслуживания датчиков разной геометрической формы.
- Высокая производительность калибровки обеспечивается благодаря полной автоматизации всех процессов.
- Повторяемость результатов достигается за счет простого воспроизведения стандартных процедур программно-аппаратным комплексом, с минимальным перечнем ручных операций.
Особенности
Основой калибровочной системы жидкостного термостата Fluke 7380-OTR-25 является компактная калибровочная ванна, которая может использоваться с различными теплоносителями. Наличие встроенной 2-компрессорной холодильной установки и 500-ваттного нагревателя обеспечивает задание температурных уставок в диапазоне –80 ÷ +100 °C, без использования внешнего вспомогательного оборудования. Управление аппаратом производится с помощью встроенного контроллера, который оснащен портом RS-232 для подключения к ПК.
Калибровка/поверка температурных датчиков производится методом сравнения их показаний с результатами измерений, которые считываются с образцового платинового термометра 5615. Его измерительный элемент изготовлен из платиновой проволоки эталонного качества, чем обеспечивается высокая стабильность и повторяемость данных. Оболочка из инконеля делает измеритель более долговечным, по сравнению со SPRT.
ПО MET/TEMP II, которое устанавливается на ПК, подключаемый к Fluke 7380-OTR-25, отличается простотой использования. Приложение обеспечивает сокращение времени калибровки, по сравнению с выполнением работ в ручном режиме, за счет полной автоматизации процессов регулирования при выходе на заданную точку уставки и протоколирования результатов измерений.
Для считывания и регистрации показаний с датчиков, подлежащих калибровке, служит цифровой термометр 1529-R Chub-E4. Он оборудован 4 входами, к которым можно подключать платиновые термометры сопротивления или термисторы. Измерительные каналы функционируют в параллельном режиме, с выводом результатов на дисплей и сохранением в памяти с выбранной периодичностью.
Технические характеристики Fluke 7380-OTR-25:
| Fluke 7380-OTR-25 | ||||
|---|---|---|---|---|
| Технические характеристики | ||||
| , | 6330 | 7320 | 7340 | 7380 |
| Диапазон | от 35 до 300 °C | от –20 до 150 °C | от –40 до 150 °C | от –80 до 100 °C |
| Стабильность | ± 0,005 °C при | ± 0,005 °C при | ± 0,005 °C при | ± 0,006 °C при |
| 100 °C | –20 °C (этанол) | –40 °C (этанол) | –80 °C (этанол) | |
| (масло 5012) | ± 0,005 °C при | ± 0,005 °C при | ± 0,010 °C при | |
| ± 0,010 °C | 25 °C (вода) | 25 °C (вода) | 0 °C (этанол) | |
| при 200 °C (масло 5017) | ±0,007 °C при | ±0,007 °C при | ± 0,010 °C при | |
| ± 0,015 °C при | 150 °C (масло 5012) | 150 °C (масло 5012) | 100 °C (масло 5012) | |
| 300 °C | ||||
| (масло 5017) | ||||
| Однородность | ±0,007 °C при | ± 0,005 °C при | ± 0,006 °C при | ± 0,008 °C при |
| 100 °C | –20 °C (этанол) | –40 °C (этанол) | –80 °C (этанол) | |
| (масло 5012) | ±0,005 °C при | ±0,005 °C при | ±0,012 °C | |
| ± 0,015 °C | 25 °C (вода) | 25 °C (вода) | при 0 °C (этанол) | |
| при 200 °C (масло 5017) | ±0,010 °C при | ±0,010 °C при | ±0,012 °C при | |
| ± 0,020 °C при | 150 °C | 150 °C (масло 5012) | 100 °C | |
| 300 °C | (масло 5012) | (масло 5012) | ||
| (масло 5017) | ||||
| Время нагревания† | 250 минут, | 80 минут | 60 минут | 25 минут |
| с 35 °C | с 25 °C | с 25 °C | с 25 °C | |
| до 300 °C | до 150 °C | до 150 °C | до 100 °C | |
| (масло 5017) | (масло 5012) | (масло 5012) | (масло 5010) | |
| Время охлаждения | н/д | 100 мин: с 25 до –20 °C | 110 минут, | 130 минут, |
| (масло 5012) | с 25 °C | с 25 °C | ||
| до 40 °C | до –80 °C | |||
| (этанол) | (этанол) | |||
| Время стабилизации | 15–20 минут | |||
| Установка температуры | Цифровой дисплей с кнопочным вводом данных | |||
| Разрешение контрольной точки | 0,01°; 0,00018° в режиме высокого разрешения | 0,01° | ||
| Разрешение отображаемых значений | 0,01 ° | |||
| Точность цифровой настройки | ± 0,5 °C | |||
| Воспроизводимость цифровой настройки | ± 0,01 °C | |||
| Отверстие доступа | 94 x 172 мм | 86 x 114 мм | ||
| Рабочая поверхность | 81 x 133 мм | 86 x 114 мм | ||
| Глубина | 234 мм | 178 мм | ||
| Материал узлов, контактирующих с жидкой средой | Нержавеющая сталь 304 | |||
| Электропитание | 115 В перем. тока (±10 %), 50/60 Гц, 7 А или 230 В перем. тока (±10 %), 50/60 Гц, 3,5 A, указать | 115 В перем. тока (±10 %), 60 Гц, 15 А или 230 В перем. тока | 115 В перем. тока (±10 %) 60 Гц, 16 А или 230 В перем. тока | |
| (±10 %), 50 Гц, 8 А, указать, 1 400 ВА | (±10 %), 50 Гц, 8 А, указать | |||
| Объем | 9,2 литра | 4 литра | ||
| Размер (ШxГxВ) | 305 x 546 x 470 мм | 305 x 622 x 584 мм без тележки; 305 x 622 x 819 мм на тележке | 305 x 610 x 762 мм | |
| без тележки; 305 x 546 x 819 мм на тележке | ||||
| Масса | 19 кг | 35,4 кг | 52 кг | |
| Пакет программ для автоматизации | ПО Interface-it и RS-232 входят в комплект поставки (IEEE-488 опционально) | |||
