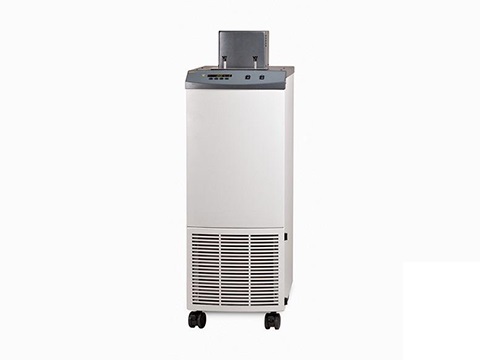

Поверочный термостат Fluke 7380-OTRT-25
Загрузка...
Жидкостный термостат Fluke 7380-OTRT-25 представляет собой аппаратно-программный комплекс, предназначенный для метрологического обслуживания разнотипных датчиков температуры, с возможностью полной автоматизации калибровочных работ, без необходимости задействования дополнительных средств. Комплект OTRT включает в себя, помимо калибровочной ванны Fluke 7380 с питанием от сети 220 В-50 Гц, вторичный эталонный PRT-термометр Fluke 5615, измерительный блок 1529 Chub-E4, а также софт MET/TEMP II и набор дополнительных аксессуаров.
Преимущества
- Компактное исполнение калибровочной ванны делает жидкостный термостат лучшим выбором для настольного размещения в небольших лабораторных помещениях; при необходимости мобильного применения, например, для калибровки измерителей в местах их размещения, аппаратура жидкостного термостата Fluke 7380-OTRT-25 может быть установлена на транспортировочной платформе или тележке.
- Универсальность – 1529 Chub-E4 оснащен отдельными входами для подключения 2 термопар и 2 термисторов либо платиновых термометров, позволяя производить одновременную поверку разнотипных датчиков за один калибровочный цикл; в отличие от сухоблочных калибраторов, в ванне с жидкостью можно калибровать зонды разной конструкции и формы.
- Низкая трудоемкость калибровочных операций – автоматизация процесса калибровки сокращает затраты времени при производстве работ, обеспечивая выполнение повторяющихся операций полностью без участия человека, что снижает требовательность к квалификации персонала.
Особенности
Среди метрологических ванн компактного форм-фактора от Fluke модель 7380 с рабочим объемом 4 л отличается наименьшим нижним пределом рабочего диапазона. Fluke 7380-OTRT-25 позволяет производить калибровку при температурах от –80 до 100 °C, для чего предусмотрена возможность использования различных теплоносителей: этанола, этиленгликоля, минерального или силиконового масла и т.п. Аппарат характеризуется высокой производительностью. 2-компрессорный холодильник охлаждает жидкость во внутренней полости до нижнего предела диапазона за 130 минут, а на нагреватель с твердотельным регулятором доводит температуру до максимального показателя за 25 минут.
Задание температурных уставок производится встроенным контроллером, который регистрирует фактическую температуру в рабочей зоне с использованием платинового датчика сопротивления в контрольном зонде и управляет нагревателем и охладителем по пропорционально-интегрально-производному принципу. Внешнее управление термостатом реализуется через порт RS-232.
Технические характеристики Fluke 7380-OTRT-25:
| Fluke 7380-OTRT-25 | ||||
|---|---|---|---|---|
| Технические характеристики | ||||
| , | 6330 | 7320 | 7340 | 7380 |
| Диапазон | от 35 до 300 °C | от –20 до 150 °C | от –40 до 150 °C | от –80 до 100 °C |
| Стабильность | ± 0,005 °C при | ± 0,005 °C при | ± 0,005 °C при | ± 0,006 °C при |
| 100 °C | –20 °C (этанол) | –40 °C (этанол) | –80 °C (этанол) | |
| (масло 5012) | ± 0,005 °C при | ± 0,005 °C при | ± 0,010 °C при | |
| ± 0,010 °C | 25 °C (вода) | 25 °C (вода) | 0 °C (этанол) | |
| при 200 °C (масло 5017) | ±0,007 °C при | ±0,007 °C при | ± 0,010 °C при | |
| ± 0,015 °C при | 150 °C (масло 5012) | 150 °C (масло 5012) | 100 °C (масло 5012) | |
| 300 °C | ||||
| (масло 5017) | ||||
| Однородность | ±0,007 °C при | ± 0,005 °C при | ± 0,006 °C при | ± 0,008 °C при |
| 100 °C | –20 °C (этанол) | –40 °C (этанол) | –80 °C (этанол) | |
| (масло 5012) | ±0,005 °C при | ±0,005 °C при | ±0,012 °C | |
| ± 0,015 °C | 25 °C (вода) | 25 °C (вода) | при 0 °C (этанол) | |
| при 200 °C (масло 5017) | ±0,010 °C при | ±0,010 °C при | ±0,012 °C при | |
| ± 0,020 °C при | 150 °C | 150 °C (масло 5012) | 100 °C | |
| 300 °C | (масло 5012) | (масло 5012) | ||
| (масло 5017) | ||||
| Время нагревания† | 250 минут, | 80 минут | 60 минут | 25 минут |
| с 35 °C | с 25 °C | с 25 °C | с 25 °C | |
| до 300 °C | до 150 °C | до 150 °C | до 100 °C | |
| (масло 5017) | (масло 5012) | (масло 5012) | (масло 5010) | |
| Время охлаждения | н/д | 100 мин: с 25 до –20 °C | 110 минут, | 130 минут, |
| (масло 5012) | с 25 °C | с 25 °C | ||
| до 40 °C | до –80 °C | |||
| (этанол) | (этанол) | |||
| Время стабилизации | 15–20 минут | |||
| Установка температуры | Цифровой дисплей с кнопочным вводом данных | |||
| Разрешение контрольной точки | 0,01°; 0,00018° в режиме высокого разрешения | 0,01° | ||
| Разрешение отображаемых значений | 0,01 ° | |||
| Точность цифровой настройки | ± 0,5 °C | |||
| Воспроизводимость цифровой настройки | ± 0,01 °C | |||
| Отверстие доступа | 94 x 172 мм | 86 x 114 мм | ||
| Рабочая поверхность | 81 x 133 мм | 86 x 114 мм | ||
| Глубина | 234 мм | 178 мм | ||
| Материал узлов, контактирующих с жидкой средой | Нержавеющая сталь 304 | |||
| Электропитание | 115 В перем. тока (±10 %), 50/60 Гц, 7 А или 230 В перем. тока (±10 %), 50/60 Гц, 3,5 A, указать | 115 В перем. тока (±10 %), 60 Гц, 15 А или 230 В перем. тока | 115 В перем. тока (±10 %) 60 Гц, 16 А или 230 В перем. тока | |
| (±10 %), 50 Гц, 8 А, указать, 1 400 ВА | (±10 %), 50 Гц, 8 А, указать | |||
| Объем | 9,2 литра | 4 литра | ||
| Размер (ШxГxВ) | 305 x 546 x 470 мм | 305 x 622 x 584 мм без тележки; 305 x 622 x 819 мм на тележке | 305 x 610 x 762 мм | |
| без тележки; 305 x 546 x 819 мм на тележке | ||||
| Масса | 19 кг | 35,4 кг | 52 кг | |
| Пакет программ для автоматизации | ПО Interface-it и RS-232 входят в комплект поставки (IEEE-488 опционально) | |||
