ПОЯС МЕРИТЕЛЬНЫЙ РЕПЕР ЛИНИЯ «АРГО»

Пояс мерительный (маркировочный, мерный) со свинцовыми цифрами толщиной 1,6 мм (евростандарт) является вспомогательным инструментом для облегчения определения месторасположения дефектов сварного шва при проведении радиографического контроля.
Принцип действия пояса мерительного основан на ослаблении ионизирующего излучения при прохождении через свинец, в результате чего на негативе рентгеновской пленки получается четкое изображение цифр. Применение пояса мерительного при расшифровке рентгенографических снимков способствует точному и оперативному установлению координат дефектов сварки относительно трубопровода.

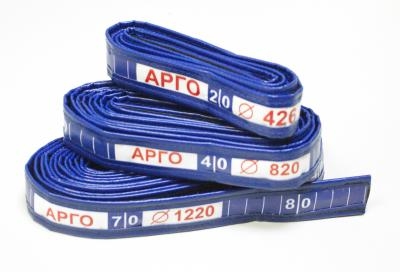

Пояса мерительные выпускаются различных типоразмеров – в зависимости от диаметра трубопровода или длины окружности. Пояс мерительный представляет собой гибкую ПВХ ленту, изготовленную из специальной морозостойкой арктической ткани синего цвета (имеется Сертификат производителя о морозостойкости до -60ºС). Имеют отличную свето- и атмосферостойкость, высокую прочность, хорошую стойкость к истиранию. Внутри ленты вставлены свинцовые цифры 8х5х1,6мм через каждые 10 сантиметров и свинцовые пластины толщиной 1мм через каждые 5 сантиметров. Пластины отмечают длину по левому краю. Сверху свинцовые цифры защищены ПВХ лентой с нанесенной несмываемой краской шкалой с ценой деления 2мм. Пояс прошит армированными нитками. На трубу пояс крепится с помощью текстильной застежки.
Пояса мерительные разработаны согласно ТУ 4276-027-59316336-2013, рекомендациям ГОСТ 7512-82, EN 1435:97.
Проведена проверка образцов в климатической камере до –40ºС.
