Пояса мерительные СПРУТ для радиографии

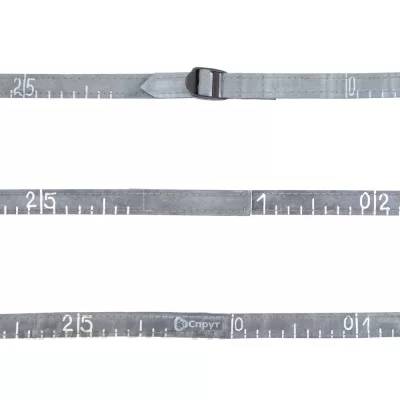

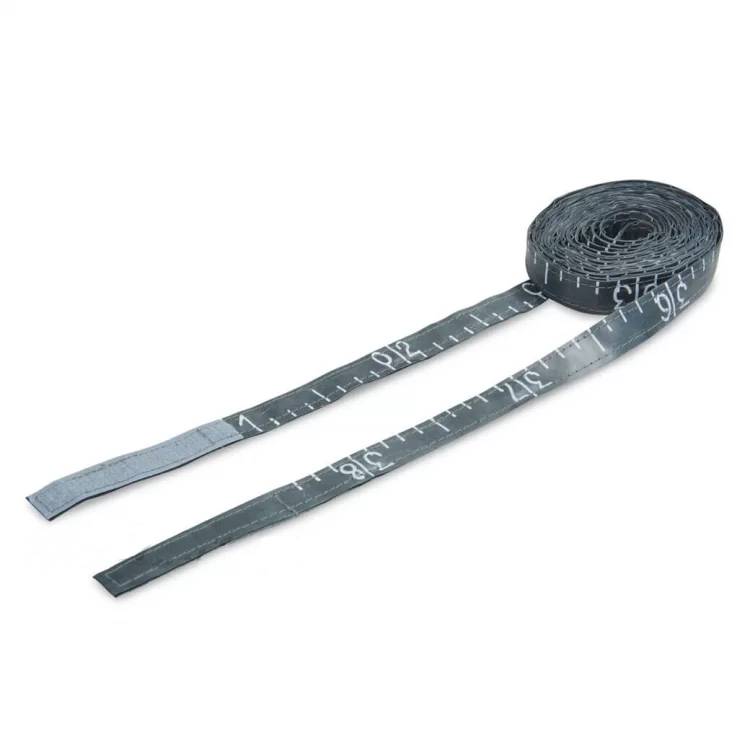

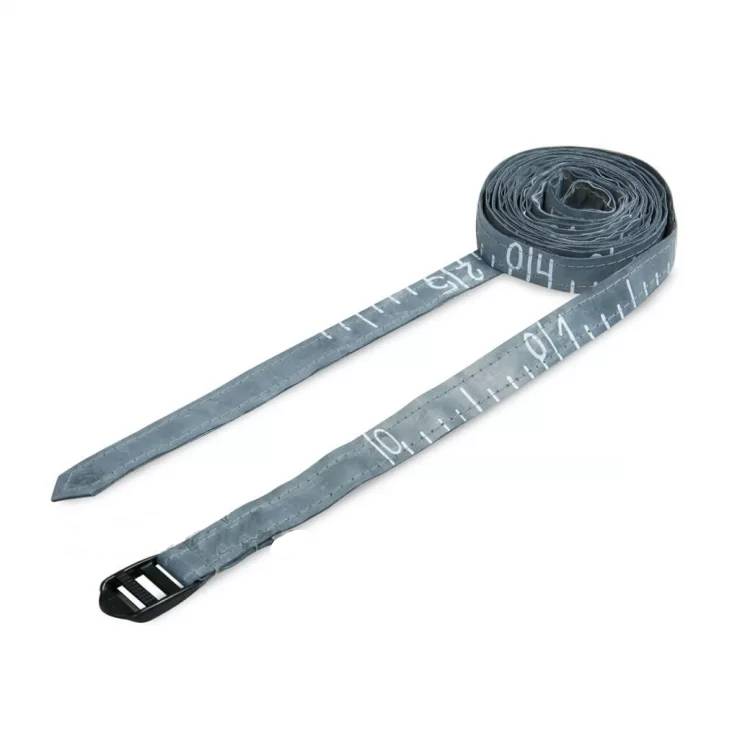

Пояса мерительные «Спрут» изготавливаются по ТУ 4276-031-96651179-2015 из специального материала, устойчивого к воздействию отрицательных температур, влаги и масла. Предназначены для маркировки рентгеновской пленки метрическими метками контролируемого участка при рентгеновском просвечивании. Пояса мерительные могут быть изготовлены с креплением типа «липучка» или с креплением типа «пряжка».

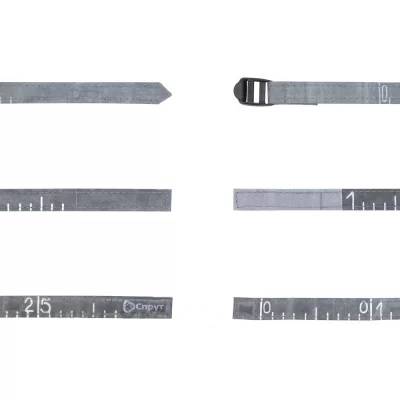

Пояса мерительные состоят из двух слоев ленты из влагомаслостойкого морозустойчивого материала. Между слоями ленты располагаются свинцовые цифры: 0 — начало отсчета, далее цифры, соответствующие длине в дециметрах (по заказу возможна маркировка в сантиметрах). Высота цифр может быть 5 мм (возможно изготовление пояса с шириной от 12 мм до 16 мм) и 8 мм (возможно изготовление пояса с шириной от 16 мм до 20 мм). Свинцовые цифры могут быть расположены с шагом 5 см, 10 см или с другим. Середина между двумя свинцовыми цифрами, обозначающими тот или иной размер от начала пояса, соответствует границе отсчета. Для обозначения границ отсчета по заказу могут быть использованы вертикальные свинцовые разделители.

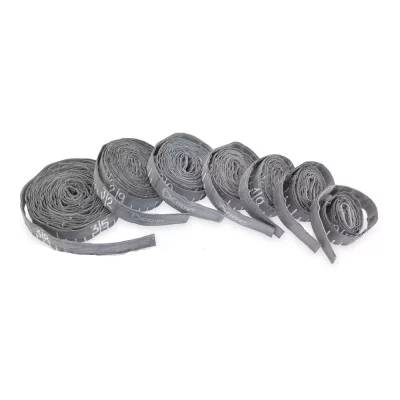

Длина пояса — по заказу потребителя.

Маркировка

Пояс мерительный Спрут М/дддд/цф*/шг*/шр*/тип, где:
Спрут М — пояс мерительный;

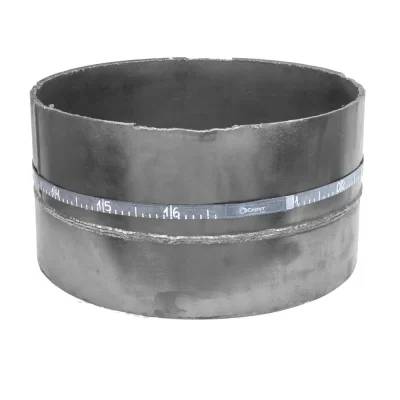

дддд — длина пояса в мм (если пояс изготовлен для контроля труб, допускается маркировка dдддд, где d — обозначение диаметра, дддд — диаметр трубы, мм);
цф* — высота цифр в мм (при высоте цифр 8 мм обозначение опускается);
шг* — шаг маркировки, см (при шаге 10 см обозначение опускается);
шр* — ширина пояса, мм (при ширине 20 мм обозначение опускается);
тип — тип крепления: пр (пряжка) или лп (липучка).

Примеры обозначения:

Пояс мерительный Спрут М/1500/пр

Пояс мерительный Спрут М/d1220/лп

Пояс мерительный Спрут М/3000/шг5/шр12/цф5/мг (допускается Пояс мерительный Спрут М/3000/5/12/5/мг)
