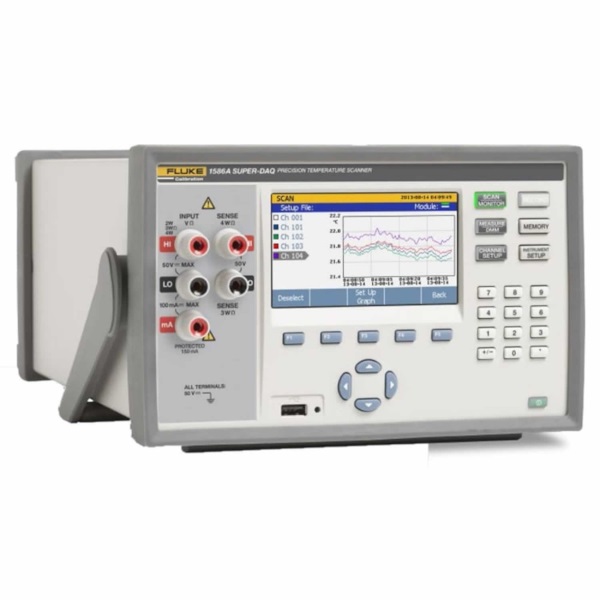

Калибратор температуры Fluke 1586A/1DS 220/C является компактным многоканальным решением для метрологического обслуживания цифровых термоизмерителей, заменяя собой высокоточный температурный сканер, обеспечивающий считывание и документирование показаний с первичных датчиков, и контроллер для калибровочных ванн, печей и сухоблочных термостатов. Данная модификация укомплектована 20-канальным мультиплексором DAQ-STAQ, поставляется с аккредитованной калибровкой и настроена для использования с отечественными системами электропитания, с рабочим напряжением от 198 до 242 В.
Для подключения внешних температурных сенсоров к Fluke 1586A 1DS 220 C используется модуль DAQ-STAQ, оборудованный 20 аналоговыми каналами с клеммами DWF патентованной конструкции. Каждый из каналов можно индивидуально настроить для измерения температуры либо постоянного напряжения или сопротивления. Для датчиков резистивного типа предусмотрена возможность использования не только двух-, но и трех- или четырехканальной схемы подключения, что повышает точность измерений. Подпружиненная система позволяет быстро подсоединять-отсоединять провода датчиков, максимально ускоряя замену сенсоров в ходе калибровки поточным методом. При работе в составе испытательных систем синхронизация прибора с другим лабораторным оборудованием производится через стандартные интерфейсы и 8-битный цифровой порт DIO.
Fluke 1586A/1DS 220/C | |
---|---|
Общие технические характеристики | |
Сетевое напряжение | Настройка 100 В: от 90 В до 110 В |
Настройка 120 В: от 108 В до 132 В | |
Настройка 220 В: от 198 В до 242 В | |
Настройка 240 В: от 216 В до 264 В | |
Частота | от 47 Гц до 440 Гц |
Потребляемая мощность | 36 ВА пиковая (24 Вт средняя) |
Температура окружающей среды | Рабочая: от 0 °C до 50 °C |
Максимальная точность: от 18 °C до 28 °C | |
Хранение: от −20 °C до 70 °C | |
Разогрев: 1 час для получения спецификаций полной точности | |
Относительная влажность (без конденсации) | Рабочая: от 0 °C до 30 °C; от 30 °C до 50 °C |
Хранение: от −20 °C до 70 °C < 95 % | |
Высота над уровнем моря | Рабочая: 2000 м |
Хранение: 12000 м | |
Виброустойчивость и ударопрочность | Соответствует требованиям MIL-PRF-28800F, класс 3 |
Емкость канала | Общее число аналоговых каналов: 45 |
Число каналов напряжения/сопротивления: 41 | |
Число каналов тока 5 | |
Цифровой ввод-вывод: 8 бит | |
Сумматор: 1 | |
Выходы аварийных сигналов: 6 | |
Триггерный вход: 1 | |
Защита входа | 50 В для всех функций, клемм и диапазонов |
Математические каналы | Количество каналов: 20 |
Операции: сложение, вычитание, умножение, деление, полиномиальные функции, возведение в степень, извлечение квадратного корня, обратные величины, экспоненциальные функции, логарифм, абсолютное, среднее максимальное, минимальное значение | |
Триггеры | Временной, внешний (триггерный вход), аварийного сигнала, удаленный (шинный), ручной, автоматизированного тестирования |
Память | ОЗУ данных сканирования: 75 000 показаний с метками времени |
Флэш-память для данных/настроек 20 Мб | |
Хост-порт USB | Тип разъема: Тип А |
Функция: Память | |
Файловая система: FAT32 | |
Емкость: 32 Гб | |
Порт для USB-устройств | Тип разъема: Тип В |
Класс: Прибор | |
Функция: Управление и передача данных | |
Протокол управления: SCPI | |
LAN | Функция: Управление и передача данных |
Сетевые протоколы: Ethernet 10/100, TCP/IP | |
Протокол управления: SCPI | |
RS-232 | Разъем: миниатюрный типа D, 9-штырьковый (DE-9) |
Скорость передачи данных: 1 200, 2 400, 4 800, 9 600, 19 200, 38 400 Бод | |
Функция: Управляющий выход для источника тепла | |
Габариты | Высота: 150 мм |
Ширина: 245 мм | |
Глубина: 385 мм Масса: 6 кг (типовая конфигурация) | |
Масса брутто: 9,5 кг (типовая конфигурация) | |
Соответствие стандартам | CE, CSA, IEC 61010 3-я ред. |
