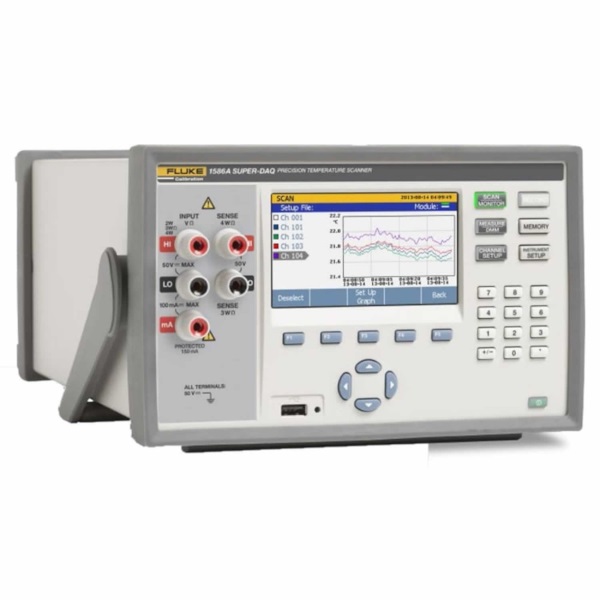

Прецизионный калибратор температуры Fluke 1586A/1DS 240
Загрузка...
Калибратор температуры Fluke 1586A/1DS 240 совмещает в себе функциональность высокоточного температурного сканера с регистратором данных, контроллера метрологических термостатов и 6,5-разрядного лабораторного мультиметра. Оснащенная внешним мультиплексором DAQ-STAQ, данная модель позволяет производить одновременную калибровку или поверку до 20 первичных температурных сенсоров, управляя работой подключаемого сухоблочного или жидкостного калибратора в автоматическом режиме, без использования ПК и специализированного ПО. Прибор ориентирован на лабораторное применение, его питание производится от стационарной сети переменного тока с рабочим напряжением 216 — 264 В.
Особенности
- Многофункциональность – в зависимости от выбранного режима Fluke 1586A 1DS 240 может выполнять последовательное сканирование подключенных датчиков с выбранной скоростью, с ручным, автоматическим или внешним запуском и записью результатов, производить мониторинг отдельного канала, либо проводить одиночные измерения температуры или электрических параметров: постоянного тока, напряжения и сопротивления.
- Индивидуальная настройка каналов позволяет производить за один цикл поверку разнотипных датчиков: платиновых резистивных сенсоров, термопар, термисторов и т.д.
- Высокая точность измерения температуры достигается за счет применения специальных алгоритмов пересчета электрических характеристик в температурные показатели, с учетом нелинейности для конкретной разновидности сенсоров, компенсации термо-ЭДС с использованием двунаправленного токового сигнала, учетом поправки на температуру холодного спая и задействованием 3- и 4-проводной схемы подключения резистивных датчиков.
Преимущества
Подключаемый к Fluke 1586A 1DS 240 через плату интерфейсных реле мультиплексор DAQ-STAQ можно размещать поверх корпуса прибора, за счет чего достигается компактность системы и обеспечивается простой доступ к панели разъемов с клеммами DWF для подсоединения и отсоединения датчиков. Помимо аналоговых каналов, прибор оборудован интерфейсами USB и LAN для экспорта данных на ПК и реализации режима дистанционного управления. Дополнительно калибратор температуры оснащен набором цифровых входов-выходов DIO, отдельным встроенным сумматором и 20 вычислительными каналами для выполнения математической обработки получаемых результатов измерений без задействования компьютера.
Технические характеристики Fluke 1586A/1DS 240:
| Fluke 1586A/1DS 240 | |
|---|---|
| Общие технические характеристики | |
| Сетевое напряжение | Настройка 100 В: от 90 В до 110 В |
| Настройка 120 В: от 108 В до 132 В | |
| Настройка 220 В: от 198 В до 242 В | |
| Настройка 240 В: от 216 В до 264 В | |
| Частота | от 47 Гц до 440 Гц |
| Потребляемая мощность | 36 ВА пиковая (24 Вт средняя) |
| Температура окружающей среды | Рабочая: от 0 °C до 50 °C |
| Максимальная точность: от 18 °C до 28 °C | |
| Хранение: от −20 °C до 70 °C | |
| Разогрев: 1 час для получения спецификаций полной точности | |
| Относительная влажность (без конденсации) | Рабочая: от 0 °C до 30 °C; от 30 °C до 50 °C |
| Хранение: от −20 °C до 70 °C < 95 % | |
| Высота над уровнем моря | Рабочая: 2000 м |
| Хранение: 12000 м | |
| Виброустойчивость и ударопрочность | Соответствует требованиям MIL-PRF-28800F, класс 3 |
| Емкость канала | Общее число аналоговых каналов: 45 |
| Число каналов напряжения/сопротивления: 41 | |
| Число каналов тока 5 | |
| Цифровой ввод-вывод: 8 бит | |
| Сумматор: 1 | |
| Выходы аварийных сигналов: 6 | |
| Триггерный вход: 1 | |
| Защита входа | 50 В для всех функций, клемм и диапазонов |
| Математические каналы | Количество каналов: 20 |
| Операции: сложение, вычитание, умножение, деление, полиномиальные функции, возведение в степень, извлечение квадратного корня, обратные величины, экспоненциальные функции, логарифм, абсолютное, среднее максимальное, минимальное значение | |
| Триггеры | Временной, внешний (триггерный вход), аварийного сигнала, удаленный (шинный), ручной, автоматизированного тестирования |
| Память | ОЗУ данных сканирования: 75 000 показаний с метками времени |
| Флэш-память для данных/настроек 20 Мб | |
| Хост-порт USB | Тип разъема: Тип А |
| Функция: Память | |
| Файловая система: FAT32 | |
| Емкость: 32 Гб | |
| Порт для USB-устройств | Тип разъема: Тип В |
| Класс: Прибор | |
| Функция: Управление и передача данных | |
| Протокол управления: SCPI | |
| LAN | Функция: Управление и передача данных |
| Сетевые протоколы: Ethernet 10/100, TCP/IP | |
| Протокол управления: SCPI | |
| RS-232 | Разъем: миниатюрный типа D, 9-штырьковый (DE-9) |
| Скорость передачи данных: 1 200, 2 400, 4 800, 9 600, 19 200, 38 400 Бод | |
| Функция: Управляющий выход для источника тепла | |
| Габариты | Высота: 150 мм |
| Ширина: 245 мм | |
| Глубина: 385 мм Масса: 6 кг (типовая конфигурация) | |
| Масса брутто: 9,5 кг (типовая конфигурация) | |
| Соответствие стандартам | CE, CSA, IEC 61010 3-я ред. |
Комплект поставки Fluke 1586A/1DS 240:
- Прецизионный сканер температуры Super-DAQ, 1 мультиплексор DAQ-STAQ — 1 шт.
