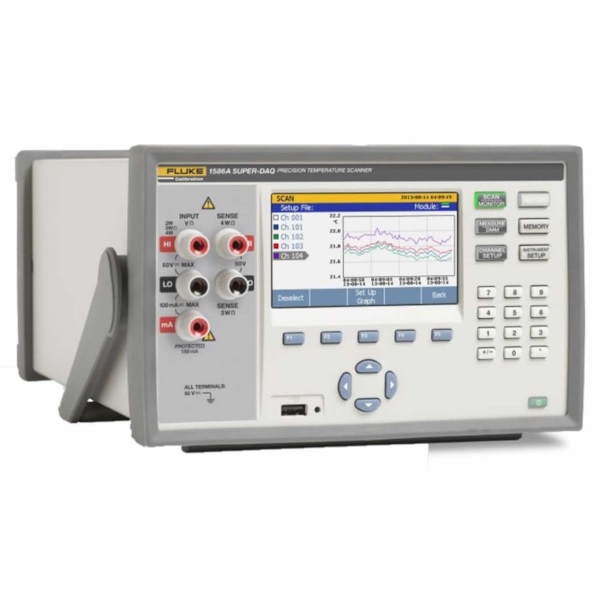

Прецизионный калибратор температуры Fluke 1586A/2HC 240/C
Загрузка...
Калибратор температуры Fluke 1586A 2HC 240C – лабораторный прибор высокоточного класса с аккредитованной калибровкой, совмещающий в себе функции температурного сканера и цифрового мультиметра. Эта модификация ориентирована на использование в промышленной отрасли: для подключения внешних датчиков она комплектуется двумя быстросъемными модулями 1586-2586 High-Capacity, каждый из которых оснащен 20 каналами для контроля температуры либо напряжения и сопротивления, и 2 токовыми входами. Блок питания устройства настроен для работы от сетей переменного тока напряжением 216 — 264 В.
Преимущества
- Индивидуальное конфигурирование аналоговых каналов у Fluke 1586A 2HC 240C дает возможность использовать для температурного контроля сложных систем набор из разнотипных датчиков, исходя из требований к точности и диапазону измеряемых температур в каждой конкретной точке.
- Расширенные возможности по математической обработке результатов обеспечиваются за счет наличия 20 вычислительных каналов, с которыми можно выполнять 15 математических функций, комбинируя их в разной последовательности для реализации сложных алгоритмов преобразования.
- Регулируемая скорость сканирования, до 10 каналов в секунду, позволяет повышать быстродействие температурного сканера, когда не требуется исключительная точность.
Особенности
Для синхронизации с внешним оборудованием и аппаратурой температурный сканер Fluke 1586A 2HC 240C оснащен цифровыми входами-выходами, каналом сумматора и входом запускающего триггера, которые можно задействовать в процессе сканирования. Для управления калибровочными термостатами калибратор температуры оборудован отдельным портом. Выходы аварийной сигнализации при задании верхнего и нижнего пороговых значений для измерительных каналов обеспечивают непосредственную подачу команд на внешние средства индикации либо исполнительные устройства. LAN-интерфейс и USB-порт могут использоваться для прямого обмена данными между калибратором и ПК, либо реализации функций дистанционного управления с помощью команд SCPI.
Сохранение результатов измерений производится одновременно с записью меток времени, что упрощает анализ и интерпретацию данных. Для этого можно использовать внутреннюю память либо подключаемый через соответствующий хост на передней панели съемный USB-носитель. Для документирования графических данных предусмотрена возможность сохранения снимков с экрана.
Технические характеристики Fluke 1586A/2HC 240/C:
| Fluke 1586A/2HC 240/C | |
|---|---|
| Общие технические характеристики | |
| Сетевое напряжение | Настройка 100 В: от 90 В до 110 В |
| Настройка 120 В: от 108 В до 132 В | |
| Настройка 220 В: от 198 В до 242 В | |
| Настройка 240 В: от 216 В до 264 В | |
| Частота | от 47 Гц до 440 Гц |
| Потребляемая мощность | 36 ВА пиковая (24 Вт средняя) |
| Температура окружающей среды | Рабочая: от 0 °C до 50 °C |
| Максимальная точность: от 18 °C до 28 °C | |
| Хранение: от −20 °C до 70 °C | |
| Разогрев: 1 час для получения спецификаций полной точности | |
| Относительная влажность (без конденсации) | Рабочая: от 0 °C до 30 °C; от 30 °C до 50 °C |
| Хранение: от −20 °C до 70 °C < 95 % | |
| Высота над уровнем моря | Рабочая: 2000 м |
| Хранение: 12000 м | |
| Виброустойчивость и ударопрочность | Соответствует требованиям MIL-PRF-28800F, класс 3 |
| Емкость канала | Общее число аналоговых каналов: 45 |
| Число каналов напряжения/сопротивления: 41 | |
| Число каналов тока 5 | |
| Цифровой ввод-вывод: 8 бит | |
| Сумматор: 1 | |
| Выходы аварийных сигналов: 6 | |
| Триггерный вход: 1 | |
| Защита входа | 50 В для всех функций, клемм и диапазонов |
| Математические каналы | Количество каналов: 20 |
| Операции: сложение, вычитание, умножение, деление, полиномиальные функции, возведение в степень, извлечение квадратного корня, обратные величины, экспоненциальные функции, логарифм, абсолютное, среднее максимальное, минимальное значение | |
| Триггеры | Временной, внешний (триггерный вход), аварийного сигнала, удаленный (шинный), ручной, автоматизированного тестирования |
| Память | ОЗУ данных сканирования: 75 000 показаний с метками времени |
| Флэш-память для данных/настроек 20 Мб | |
| Хост-порт USB | Тип разъема: Тип А |
| Функция: Память | |
| Файловая система: FAT32 | |
| Емкость: 32 Гб | |
| Порт для USB-устройств | Тип разъема: Тип В |
| Класс: Прибор | |
| Функция: Управление и передача данных | |
| Протокол управления: SCPI | |
| LAN | Функция: Управление и передача данных |
| Сетевые протоколы: Ethernet 10/100, TCP/IP | |
| Протокол управления: SCPI | |
| RS-232 | Разъем: миниатюрный типа D, 9-штырьковый (DE-9) |
| Скорость передачи данных: 1 200, 2 400, 4 800, 9 600, 19 200, 38 400 Бод | |
| Функция: Управляющий выход для источника тепла | |
| Габариты | Высота: 150 мм |
| Ширина: 245 мм | |
| Глубина: 385 мм Масса: 6 кг (типовая конфигурация) | |
| Масса брутто: 9,5 кг (типовая конфигурация) | |
| Соответствие стандартам | CE, CSA, IEC 61010 3-я ред. |
Комплект поставки Fluke 1586A/2HC 240/C:
- Прецизионный сканер температуры Super-DAQ,
- 2 модуля высокой мощности,
- Аккредитованная калибровка.
