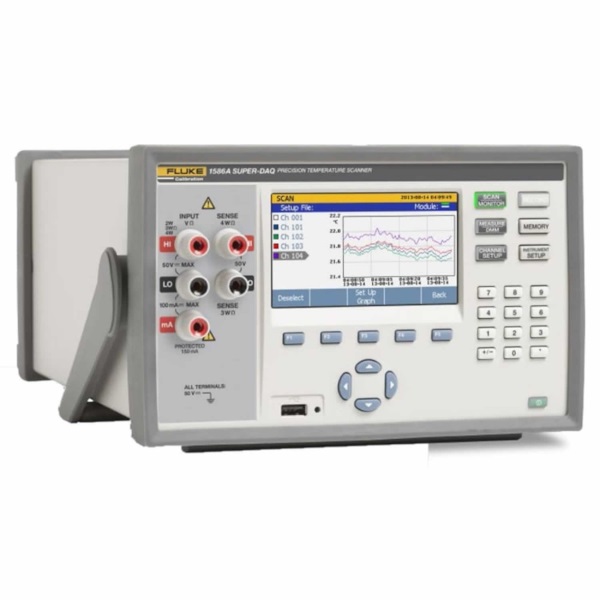

Прецизионный калибратор температуры Fluke 1586A/DS-HC 220
Загрузка...
Калибратор температуры Fluke 1586A DS-HC 220 совмещает в себе функциональность высокопроизводительной системы сбора данных, вторичного многоканального температурного измерителя высокоточного класса и цифрового 6,5-разрядного мультиметра. Для подключения внешних датчиков в комплект этой модели включены съемный модуль 1586-2586 High-Capacity и мультиплексор 1586-2588 DAQ-STAQ, за счет чего обеспечивается гибкость использования прибора – с его помощью можно эффективно решать как метрологические задачи, так и осуществлять контроль технологических процессов в разных отраслях промышленности.
Особенности
- Блок питания Fluke 1586A DS-HC 220 настроен для использования в отечественных сетях, с напряжением 198 — 242 В.
- Внешний мультиплексор 1586-2588 DAQ-STAQ используется в ходе калибровочных испытаний, обеспечивая быстрое подключение и отключение 2-, 3- и 4-контактных резистивных датчиков, термисторов и термопар.
- Быстросъемный модуль 1586-2586 High-Capacity служит для надежного подключения фиксированного набора сенсоров, используемых для долговременного температурного контроля.
- Встроенное вычислительное устройство может реализовывать функции смещения и масштабирования, а также способно выполнять 15 различных математических операций, используя показания отдельного, нескольких или всех 20 каналов, обеспечивая тем самым реализацию алгоритмов разной сложности для пересчета сопротивления, силы тока или напряжения в значение температуры.
Преимущества
В отличие от внешне подобных изделий семейства Hydra III, Fluke 1586A DS-HC 220 может выполнять функции внешнего контроллера метрологических источников температуры: печей, сухоблочных и жидкостных термостатов, и т.п., для чего оснащается выделенным портом RS-232. В процессе калибровочного цикла калибратор температуры последовательно задает все уставки, контролируя время выдержки, температурную стабильность и соблюдение допусковых пределов по показаниям эталонного датчика источника температуры, без подключения к ПК и использования специализированных программных средств.
Система сбора данных, с режимом сканирования и настраиваемыми порогами для двух предельных значений, обеспечивает полную автоматизацию калибровочных работ, с выдачей аварийного сигнала при выявлении непригодности поверяемого изделия. При решении задач технологического контроля выходы аварийных триггеров можно использовать для управления исполнительными устройствами.
Технические характеристики Fluke 1586A/DS-HC 220:
| Fluke 1586A/DS-HC 220 | |
|---|---|
| Общие технические характеристики | |
| Сетевое напряжение | Настройка 100 В: от 90 В до 110 В |
| Настройка 120 В: от 108 В до 132 В | |
| Настройка 220 В: от 198 В до 242 В | |
| Настройка 240 В: от 216 В до 264 В | |
| Частота | от 47 Гц до 440 Гц |
| Потребляемая мощность | 36 ВА пиковая (24 Вт средняя) |
| Температура окружающей среды | Рабочая: от 0 °C до 50 °C |
| Максимальная точность: от 18 °C до 28 °C | |
| Хранение: от −20 °C до 70 °C | |
| Разогрев: 1 час для получения спецификаций полной точности | |
| Относительная влажность (без конденсации) | Рабочая: от 0 °C до 30 °C; от 30 °C до 50 °C |
| Хранение: от −20 °C до 70 °C < 95 % | |
| Высота над уровнем моря | Рабочая: 2000 м |
| Хранение: 12000 м | |
| Виброустойчивость и ударопрочность | Соответствует требованиям MIL-PRF-28800F, класс 3 |
| Емкость канала | Общее число аналоговых каналов: 45 |
| Число каналов напряжения/сопротивления: 41 | |
| Число каналов тока 5 | |
| Цифровой ввод-вывод: 8 бит | |
| Сумматор: 1 | |
| Выходы аварийных сигналов: 6 | |
| Триггерный вход: 1 | |
| Защита входа | 50 В для всех функций, клемм и диапазонов |
| Математические каналы | Количество каналов: 20 |
| Операции: сложение, вычитание, умножение, деление, полиномиальные функции, возведение в степень, извлечение квадратного корня, обратные величины, экспоненциальные функции, логарифм, абсолютное, среднее максимальное, минимальное значение | |
| Триггеры | Временной, внешний (триггерный вход), аварийного сигнала, удаленный (шинный), ручной, автоматизированного тестирования |
| Память | ОЗУ данных сканирования: 75 000 показаний с метками времени |
| Флэш-память для данных/настроек 20 Мб | |
| Хост-порт USB | Тип разъема: Тип А |
| Функция: Память | |
| Файловая система: FAT32 | |
| Емкость: 32 Гб | |
| Порт для USB-устройств | Тип разъема: Тип В |
| Класс: Прибор | |
| Функция: Управление и передача данных | |
| Протокол управления: SCPI | |
| LAN | Функция: Управление и передача данных |
| Сетевые протоколы: Ethernet 10/100, TCP/IP | |
| Протокол управления: SCPI | |
| RS-232 | Разъем: миниатюрный типа D, 9-штырьковый (DE-9) |
| Скорость передачи данных: 1 200, 2 400, 4 800, 9 600, 19 200, 38 400 Бод | |
| Функция: Управляющий выход для источника тепла | |
| Габариты | Высота: 150 мм |
| Ширина: 245 мм | |
| Глубина: 385 мм Масса: 6 кг (типовая конфигурация) | |
| Масса брутто: 9,5 кг (типовая конфигурация) | |
| Соответствие стандартам | CE, CSA, IEC 61010 3-я ред. |
Комплект поставки Fluke 1586A/DS-HC 220:
- Прецизионный сканер температуры Super-DAQ,
- 1 модуль высокой мощности,
- 1 мультиплексор DAQ-STAQ.
