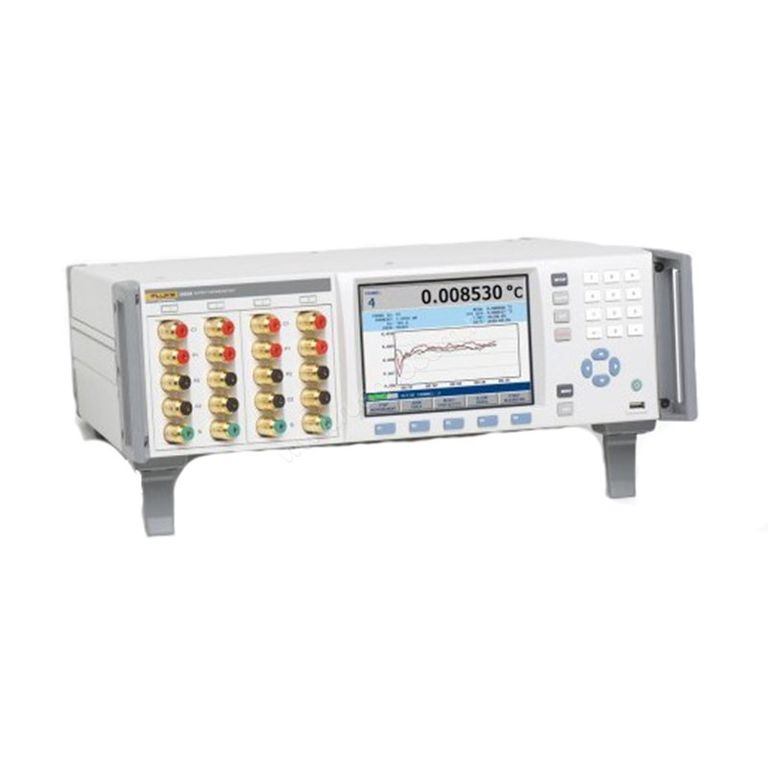

Прецизионный калибратор температуры Fluke 1595A-256
Загрузка...
Калибратор температуры Fluke 1595A-256 — это прецизионное оборудование для калибровки термисторов, термометров сопротивления, в т.ч. эталонных платиновых, и других высокоточных тепловых датчиков с уровнем погрешности до 0,06 миллионной доли и интервалом между опросами от 1 сек.
Прибор объединяет высокие рабочие характеристики сложных термометрических мостов с широким арсеналом функций и инновационных технических решений.
Измерительные входы
На передней панели калибратора температуры расположены 4 разъема для тестовых сенсоров или внешних эталонов. Кроме того, на задней панели находятся 2 входа, отведенных специально для подключения эталонных термометров.
Минимальные помехи
В конструкции Fluke 1595A-256 используются пассивные и активные фильтры, а также 2 блока, состоящих из усилителя и дублирующихся АЦП. Оба блока измеряют RX и RS параллельно, при этом изменяется направление тока и проводится усреднение значений. что позволяет минимизировать ошибки от электрических шумов, термоэлектрических ЭДС и нестабильности питания.
Высокая скорость
Интервал опросов при тестировании можно регулировать в зависимости от того, требуется ли по условиям исследования максимальная точность или быстродействие. Производительности устройства достаточно для проверки скорости термического реагирования сенсоров.
Самокалибровка отношения
Калибратор температуры Fluke 1595A-256 оборудован функцией автокалибровки отношения “Ratio Self-Calibration”, которая активируется нажатием одной кнопки и не требует дополнительного оснащения или обучения специалиста. Самокалибровка гарантирует высокую точность и линейность прибора. По окончании процесса отображается отчет об ошибках, при помощи которого можно внести необходимые профилактические корректировки в оборудование.
Полезные функции и визуализация данных
Устройство обладает возможностями для вычисления самонагрева исследуемого датчика. Чтобы избежать ошибок, связанных с расчетами вручную, можно применить специальный режим измерений при нулевой мощности.
Доступен выбор между графическим и табличным отображением результатов на VGA-экране Fluke 1595A-256. При этом выводятся данные по нескольким каналам одновременно, а вид таблиц и графиков поддается настройку в зависимости от предпочтений специалиста.
Работа с ПК и программными средствами обработки
Для передачи информации на ПК, удаленного наблюдения за ходом проверки и дистанционного управления калибратором используется USB-подключение или сетевое соединение Ethernet. Также предусмотрены разъемы GPIB и RS-232.
Эта модель совместима со специализированным метрологическим ПО MET/TEMP II и программным комплексом для мультиканальной регистрации показаний в реальном времени LogWare II.
Технические характеристики Fluke 1595A-256:
| Fluke 1595A-256 | ||
|---|---|---|
| Общие характеристики 1594A/1595A | ||
| Возможности измерения | 4-проводный ПТС, термистор, сопротивление, отношение сопротивлений | |
| Диапазон входных сопротивлений | от 0 до 500 кОм | |
| Диапазон отношений | от 0 до 10 | |
| Допустимый диапазон внешних RS | от 1 Ом до 10 кОм | |
| Встроенное RS | 1, 10, 25, 100 Ом и 10 кОм | |
| Типы конверсии ПТС | МТШ-90, PT-100, CVD-ABC, CVD-ALPHA, полиномиальная | |
| Типы конверсии термистора | R(T) полиномиальная, T(R) полиномиальная | |
| Единицы, отображаемые на дисплее | отношение (RX/RS), K, °C, °F, Ом | |
| Разрешение отображаемых значений | от 0,1 до 0,000001 | |
| Период выборки | (секунды)1 1, 2, 5 и 10 | |
| Статистика | Среднее, стандартное отклонение, стандартная ошибка среднего, максимальное и минимальное значения, разность, размах, дельта, N | |
| Разъемы на передней панели | Четыре входа ПТС/термистора (каналы 2 и 4 могут быть настроены как входы RX или RS) | |
| Разъемы на задней панели | Два выделенных входа для эталонного резистора (RS) | |
| Входные разъемы | Разъем DWF, теллурированная медь | |
| Регистрация данных во внутренней памяти | 80 000 отдельных отсчетов с привязкой по дате и времени (~6 МБ) | |
| Встроенные часы реального времени | Да | |
| Связи с компьютером | RS-232, USB, IEEE-488, Ethernet | |
| Тип дисплея | Полный VGA, ЖК | |
| Языки пользовательского интерфейса | Английский, испанский, китайский, немецкий, русский, французский, японский | |
| Точность отношения сопротивлений, 95 % доверительный уровень, 1 год | ||
| 1594A | 1595A | |
| Отношение: от 0,95 до 1,05 | 0,24 миллионной доли | 0,06 миллионной доли |
| Отношение: от 0,5 до 0,95, от 1,05 до 2,0 | 0,64 миллионной доли | 0,16 миллионной доли |
| Отношение: от 0,25 до 0,5, от 2,0 до 4,0 | 0,8 миллионной доли | 0,2 миллионной доли |
| Отношение: от 0,0 до 0,25 | от 0,2 миллионной доли от 1,0 | 0,05 миллионной доли от 1,0 |
| Отношение: от 4,0 до 10,0 | 2,0 миллионные доли | 0,5 миллионной доли |
| 1594A/1595A: точность измерения абсолютного сопротивления, 95 % доверительный уровень, 1 год | ||
| (RS, ток) | ||
| от 0 до 1,2 Ом (1 Ом, 10 мА) | Более 40 миллионных долей или 0,000012 Ом | |
| от 0 до 12 Ом (10 Ом,3 мА) | Более 10 миллионных долей или 0,000024 Ом | |
| от 0 до 120 Ом (25 Ом,1 мА) | Более 5 миллионных долей или 0,000024 Ом | |
| от 0 до 400 Ом (100 Ом,1 мА) | Более 4 миллионных долей или 0,00008 Ом | |
| от 0 до 10 кОм (10 кОм, 10 ОмА) | Более 5 миллионных долей или 0,000012 Ом | |
| от 10 до 40 кОм (10 кОм, 10 ОмА) | 8 миллионных долей | |
| от 40 до 100 кОм (10 кОм, 2 ОмА) | 20 миллионных долей | |
| от 100 до 500 кОм (10 кОм, 1 ОмА) | 80 миллионных долей | |
| 1594A/1595A: стабильность встроенного резистора | ||
| 24 часа | 30 дней | |
| 1 Ом | 5 миллионных долей | 10 миллионных долей |
| 10 Ом | 0,5 миллионной доли | 2 миллионные доли |
| 25 Ом | 0,25 миллионной доли | 1 миллионная доля |
| 100 Ом | 0,2 миллионной доли | 1 миллионная доля |
| 10 кОм | 0,25 миллионной доли | 1 миллионная доля |
| Помехи при температурных измерениях – типовые характеристики (среднеквадратическая ошибка среднего, °C)2 | ||
| 25 Ом ЭПТС при 0 °C | 0,00002 | |
| 25 Ом ЭПТС при 420 °C | 0,00006 | |
| 100 Ом ПТС при 0 °C | 0,00001 | |
| 100 Ом ПТС при 420 °C | 0,00003 | |
| Термистор при 25 °C | 3E-06 | |
| Tочность измерения тока (самонагрев) | ||
| от 0,001 мА до 0,005 мА | 0,00005 мА | |
| от 0,005 мА до 0,02 мА | 1 % | |
| от 0,02 мА до 0,2 мА | 0,5 % | |
| от 0,2 мА до 2 мА | 0,2 % | |
| от 2 мА до 20 мА | 0,5 % | |
| Mеханические спецификации | ||
| Масса | 7,5 кг | |
| Габариты: ширина x высота x длина | 432 x 153 x 432мм | |
| Эксплуатационные спецификации | ||
| Требования к электропитанию переменного тока | от 100 до 230 В ±10 %, 50/60 Гц | |
| Номинальная температура при эксплуатации | от 15 до 30 °C | |
| Максимальная температура при эксплуатации | от 5 до 40 °C | |
| Диапазон температур при хранении | от 0 до 40 °C | |
| Относительная влажность при эксплуатации, от 5 до 30 °C | от 10 до 70 % | |
| Относительная влажность при эксплуатации, от 30 до 40 °C | от 10 до 50 % | |
| Относительная влажность при хранении | от 0 до 95 %, без конденсации | |
| Рабочие высоты | 3 000 м | |
| Гарантийный срок | 1 год | |
| Отчет о калибровке3 | аккредитация NVLAP | |
Комплект поставки Fluke 1595A-256:
- Супертермометр, 0,2 миллионной доли
- Калибровочный сертификат с аккредитацией NVLAP
- Руководство пользователя (на английском, испанском, французском, немецком, китайском и японском языках на CD-ROM)
- Техническое руководство (только на английском языке на CD-ROM)
- Кабель-переходник RS-232 – USB
- Региональный сетевой шнур питания
