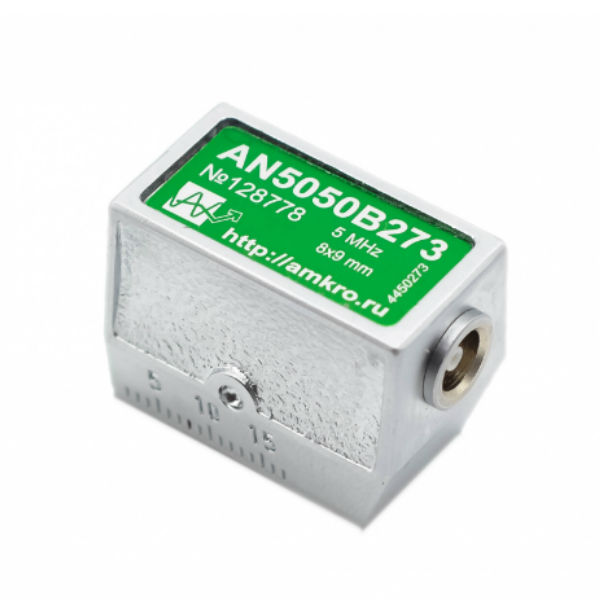

Преобразователь AN5050Bxx наклонный совмещенный притертый
Ультразвуковые наклонные совмещенные преобразователи для контроля гибов труб. Частота 5 МГц, угол ввода в сталь 50 град. Выполняются с притиркой под определенный диаметр гиба. Также используются для...
Загрузка...В наличии много
от 5700 руб.RUB
Ультразвуковые наклонные совмещенные преобразователи для контроля гибов труб. Частота 5 МГц, угол ввода в сталь 50 град. Выполняются с притиркой под определенный диаметр гиба. Также используются для выявления продольных дефектов труб указанного диаметра.
Обозначение AN25050Bxx, где:
-
AN -тип корпуса и конструкции;
-
50 — частота 5,0 МГц
-
50-угол ввода УЗ колебаний 50 градусов (для стали марки 20)
-
B — (bending) обозначение направления притирки (поперек направления излучения колебаний)
-
xx — диаметр притирки.
Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.
- Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
- Тип контактный, наклонный, совмещенный, поперечных волн
- Направление притирки поперек направления излучения УЗ колебаний
- Диаметр притирки любой по заказу
- Угол ввода ультразвуковых колебаний в сталь 20 50 °
- Обозначение по ГОСТ П121-5-50-ДХХ (где XX — диаметр кривизны поверхности)
- Номинальная частота преобразователя 5,0 МГц ± 10%
- Тип излучаемых волн поперечные
- Размер пьезокерамического элемента 8х9 мм
- Размер контактной поверхности (до притирки) 13х24 мм
- Материал призмы орстекло
- Разъем подключения Lemo 00.250
- Встроенный согласующий элемент индуктивность
- Материал корпуса латунь с гальваническим покрытием
- Габаритные размеры (ШхДхВ) 16,5 х 28 х 22 мм.
Вариант поставки:
- AN5050B066 (с диаметром 66 мм)
- AN5050B076 (с диаметром 76 мм)
- AN5050B089 (с диаметром 89 мм)
- AN5050B108 (с диаметром 108 мм)
- AN5050B114 (с диаметром 114 мм)
- AN5050B133 (с диаметром 133 мм)
- AN5050B159 (с диаметром 159 мм)
- AN5050B219 (с диаметром 219 мм)
- AN5050B273 (с диаметром 273 мм)
- AN5050B325 (с диаметром 325 мм).
