Преобразователь ФД-УКМ
Загрузка...

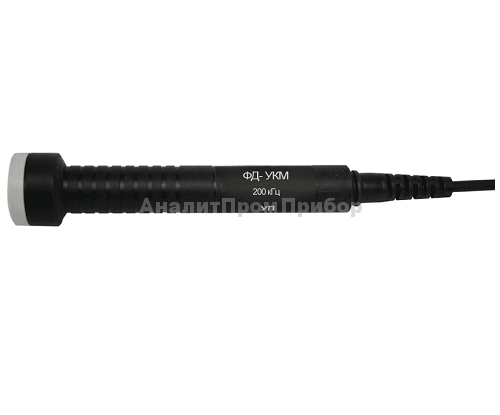

Преобразователь предназначен для измерения толщины изделий из нетканых и тканых углепластиков и углерод-углеродных композиционных материалов. Преобразователь применяется совместно с многофункциональным толщиномером Константа К6.
Особенности:
- проведение измерений при одностороннем доступе в широком диапазоне толщин;
- отстройка от влияния наклона шероховатости;
- проведение измерений в широком диапазоне электропроводностей (УКМ).
| Тип | Назначение | Диапазон измерения толщин, мм |
Основная погрешность измерения по диапазонам | Габариты, мм |
| ИД1 Резьбы |
|
0-0,3 | ≤±(0,01-0,05T+3) мкм* | Зависят от параметров резьбы |
| ИД6 Экранный |
|
0-150 | ≤± (0,03Т+0,2) мм |
Приемник: Ø90×119 мм. Возбуждение: Ø35×160 мм |
| ИДх Мокрый слой |
|
0-0,3
0-3 0-6 |
≤± (0,01Т+3) мкм
≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм |
Ø12×65
Ø15×65 Ø20×65 |
| ИДх Высокотемпературный |
|
0-0,3
0-3 0-6 |
≤± (0,01Т+3) мкм
≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм |
Ø25×60 |
| ПД-РТИ |
|
0-2
0-12 0-30 |
≤± (0,02Т+2) мкм
≤± (0,02Т+2) мкм ≤± (0,02Т+5) мкм |
Ø44×99 |
ПД1 Износостойкий |
|
0-2 | ≤± (0,01Т+1) мкм | Ø15×90 |
| ФД-УКМ |
|
1-5
3-10 7-15 |
≤ ± (0,01-0,05T+0,1) мм** | Ø30×130 |
| ПД-УКМ |
|
0,5 | ≤ ± (0,01-0,05T+0,1) мм*** | Ø23×87 |
| ИДх Подводный |
|
0-6
0-8 0-10 |
(0,015Т+3) мкм
(0,015Т+5) мкм (0,015Т+10) мкм |
Ø35×156 |
| ДШ |
|
Rz 20/300 мкм 2-300 мкм |
≤ ± (0,02T+2) мкм | Ø20×90 |
