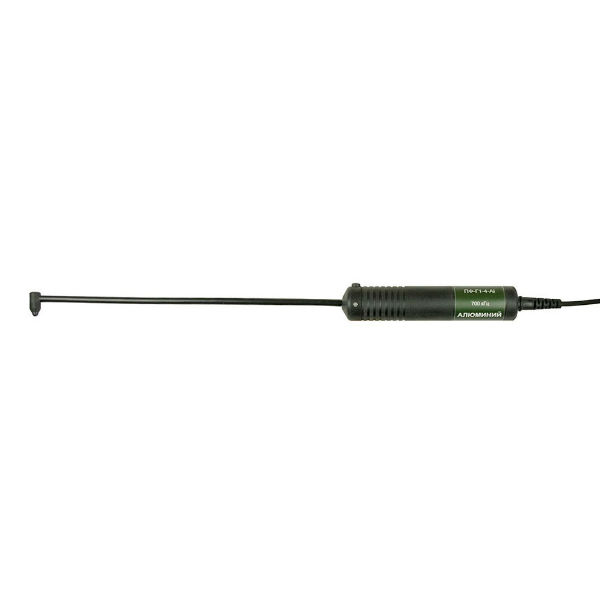

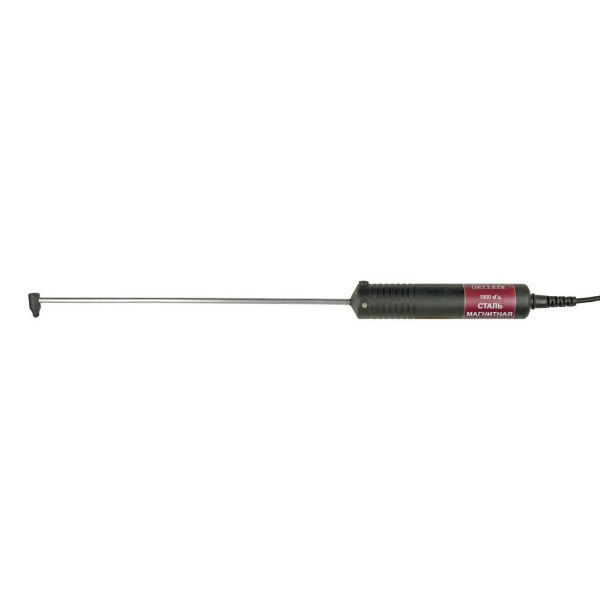

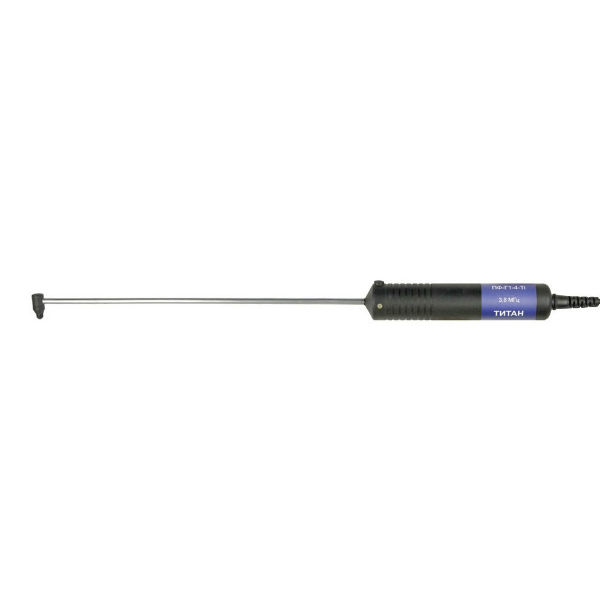

Г-образные преобразователи для обнаружения поверхностных трещин малой протяженности. Чувствительный элемент закреплен на длинной (250 мм) трубке. Это позволяет производить контроль труднодоступных участков, деталей механизмов. Трубка (диаметр 4 мм) допускает однократное изгибание.
Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF:
ПX Тип преобразователя |
ПФ – Преобразователь фазовый абсолютный. ПА – Преобразователь амплитудный абсолютный. ПАД – Преобразователь амплитудный дифференциальный. |
YY Назначение преобразователя |
|
ZZ Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта) |
Э – чувствительный элемент Экранированный. |
FF Вариант исполнения преобразователя в серии |
|
Технические характеристики ПФ-Г1-4-Fe, ПФ-Г1-4-Al, ПФ-Г1-4-Ti:
Тип | Материал контролируемых изделий | Диаметр зоны контроля, мм | Частота тока возбуждения | Диапазон отстройки от зазора, мм | Диапазон измерения глубины трещины, мм | Порог чувстви- тельности, трещина глубиной, мм |
Контрольные образцы | ||
А | В | Основной* | Дополнительные | ||||||
ПФ-ОН-4-Fe | Стали ферромагнитные | 4 | 1,8 МГц | 0÷0,2 | 0,2÷0,6 | 0,2÷12) | 0,05 | СО-210.01 (Fe) | СО-210.10 (SS-FM), СО-210.11 (Fe), ОСО-ВД-В3 (Fe) |
ПФ-Г1-4-Fe1) | |||||||||
ПФ-Г2-4-Fe1) |
|||||||||
ПФ-С2-4-Fe1) | |||||||||
ПФ-ОН-4-Al | Алюминиевые и другие сплавы σ = 8÷27 МСм/м |
4 | 700 кГц | 0÷0,2 | 0,2÷0,4 | 0,2÷12) | 0,05 | СО-210.02 (Al) | СО-210.04 (Brass), СО-210.05 (Al-Hc), ОСО-ВД-В1 (Al), ОСО-ВД-В4, ОСО-ВД-В5 |
ПФ-Г1-4-Al1) | |||||||||
ПФ-Г2-4-Al1) |
|||||||||
ПФ-С2-4-Al1) |
|||||||||
ПФ-ОН-4-Ti |
Титановые сплавы, неферромагнитные стали σ = 0,4÷2,5 МСм/м |
4 | 3,8 МГц | 0÷0,2 | 0,2÷0,5 | 0,2÷12) | 0,1 | СО-210.03 (Ti) | СО-210.06 (Ti-Lc), СО-210.07 (Ti-Hc), СО-210.09(SS-NFM), ОСО-ВД-В2 (Ti) |
ПФ-Г1-4-Ti1) |
|||||||||
ПФ-Г2-4-Ti1) |
|||||||||
ПФ-С2-4-Ti1) |
|||||||||
ПФ-ОН-14-Fe | Стали ферромагнитные | 14 | 100 кГц | 0÷0,8 | 0,8÷2,1 | 0,5÷23) | 0,1 | СО-211.01 (Fe)4) | СО-211.10 (SS-FM), СО-211.11(Fe), СОП-НО-037, СОП-НО-038, СОП-НО-038 (ТПС) |
ПФ-ОН-38-Fe |
38 | 70 кГц | 0÷1,5 | 1,5÷4 | 0,5÷53) | 0,2 | СО-212.01 (Fe) | СО-212.10 (SS-FM), СО-212.11 (Fe) |
|
ПФ-ОН-38-Al | Алюминиевые и другие сплавы σ = 8÷27 МСм/м | 25 кГц | 0,5 | СО-212.02 (Al) |
* Образец, на котором производится поверка преобразователя.
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
1) – наличие кнопки «НОЛЬ» на корпусе преобразователя.
2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.
3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм.
4) – допускается использовать образец СО-212.01 (Fe).
