Преобразователь ПФ-Г2-4-Fe, ПФ-Г2-4-Al, ПФ-Г2-4-Ti

Загрузка...

В наличии много

Доставка

Оплата

Производитель

23640 руб.RUB

Получить счёт на оплату

В корзину

Купить в один клик

Услуги поверки

Гарантия

Общая информация
Технические характеристики
Отзывы

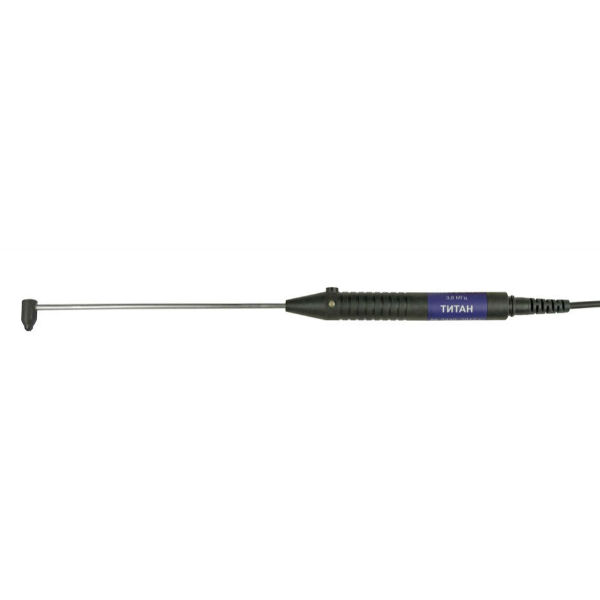

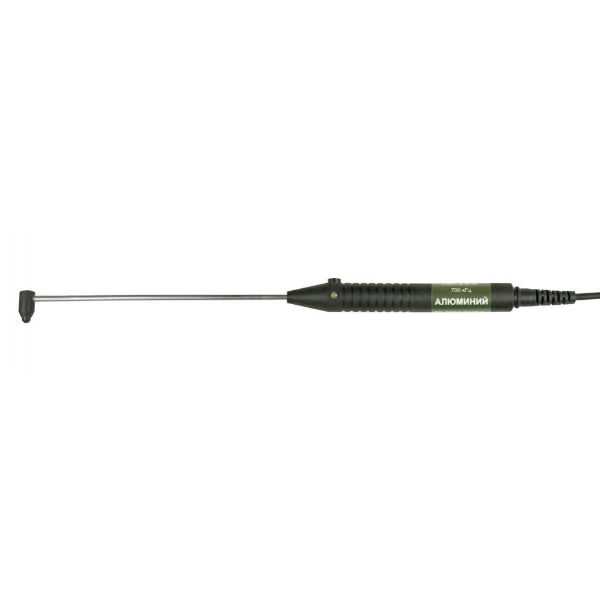

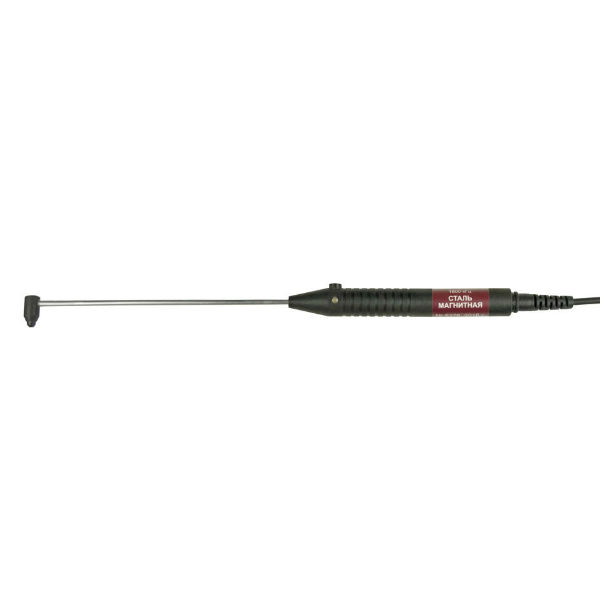

Миниатюрные Г-образные преобразователи для обнаружения поверхностных трещин малой протяженности. Чувствительный элемент закреплен на тонкой (диаметр 3 мм) медной трубке длинной 120 мм, допускающей многократное изгибание. Это позволяет производить контроль деталей внутри механизмов с ограниченным доступом.

Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF:

ПX Тип преобразователя	ПФ – Преобразователь фазовый абсолютный. ПА – Преобразователь амплитудный абсолютный. ПАД – Преобразователь амплитудный дифференциальный.
YY Назначение преобразователя	ОН– Общего Назначения; Г1– Г-образный с удлиненной трубкой; Г2– миниатюрный, Г-образный, с тонкой легко гнущейся трубкой; ГТ– «Глубокие Трещины» (для обнаружения подповерхностных дефектов); Г2ГТ– миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов; С1, С2, С3– специализированные преобразователи, вариант 1, 2 и 3; ПР– проходной; ТЛ– «турбинные лопатки» (для обнаружения трещин на кромках лопаток); Р1, Р2, Р3– для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3; ПС– «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).
ZZ Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта)	Э – чувствительный элемент Экранированный.
FF Вариант исполнения преобразователя в серии	Fe– ферромагнитные стали и чугуны; Al– алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м; Ti– титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м; Cu– медные сплавы σ = 45 ÷ 59 МСм/м.

Технические характеристики:

Тип	Материал контролируемых изделий	Диаметр зоны контроля, мм	Частота тока возбуждения	Диапазон отстройки от зазора, мм		Диапазон измерения глубины трещины, мм	Порог чувстви- тельности, трещина глубиной, мм	Контрольные образцы
				А	В			Основной*	Дополнительные
ПФ-ОН-4-Fe	Стали ферромагнитные	4	1,8 МГц	0÷0,2	0,2÷0,6	0,2÷1²⁾	0,05	СО-210.01 (Fe)	СО-210.10 (SS-FM), СО-210.11 (Fe), ОСО-ВД-В3 (Fe)
ПФ-Г1-4-Fe¹⁾
ПФ-Г2-4-Fe¹⁾
ПФ-С2-4-Fe¹⁾
ПФ-ОН-4-Al	Алюминиевые и другие сплавы σ = 8÷27 МСм/м	4	700 кГц	0÷0,2	0,2÷0,4	0,2÷1²⁾	0,05	СО-210.02 (Al)	СО-210.04 (Brass), СО-210.05 (Al-Hc), ОСО-ВД-В1 (Al), ОСО-ВД-В4, ОСО-ВД-В5
ПФ-Г1-4-Al¹⁾
ПФ-Г2-4-Al¹⁾
ПФ-С2-4-Al¹⁾
ПФ-ОН-4-Ti	Титановые сплавы, неферромагнитные стали σ = 0,4÷2,5 МСм/м	4	3,8 МГц	0÷0,2	0,2÷0,5	0,2÷1²⁾	0,1	СО-210.03 (Ti)	СО-210.06 (Ti-Lc), СО-210.07 (Ti-Hc), СО-210.09(SS-NFM), ОСО-ВД-В2 (Ti)
ПФ-Г1-4-Ti¹⁾
ПФ-Г2-4-Ti¹⁾
ПФ-С2-4-Ti¹⁾
ПФ-ОН-14-Fe	Стали ферромагнитные	14	100 кГц	0÷0,8	0,8÷2,1	0,5÷2³⁾	0,1	СО-211.01 (Fe)⁴⁾	СО-211.10 (SS-FM), СО-211.11(Fe), СОП-НО-037, СОП-НО-038, СОП-НО-038 (ТПС)
ПФ-ОН-38-Fe		38	70 кГц	0÷1,5	1,5÷4	0,5÷5³⁾	0,2	СО-212.01 (Fe)	СО-212.10 (SS-FM), СО-212.11 (Fe)
ПФ-ОН-38-Al	Алюминиевые и другие сплавы σ = 8÷27 МСм/м		25 кГц				0,5	СО-212.02 (Al)

* Образец, на котором производится поверка преобразователя.

A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
¹⁾ – наличие кнопки «НОЛЬ» на корпусе преобразователя.
²⁾ – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.
³⁾ – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм.
⁴⁾ – допускается использовать образец СО-212.01 (Fe).
