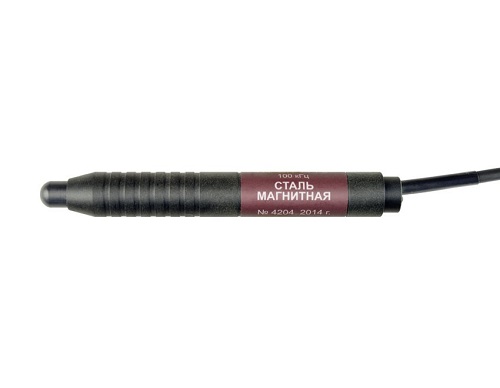

Преобразователи карандашного типа, применяются для обнаружения поверхностных трещин в деталях с большой шероховатостью поверхности, с грубой токарной или фрезерной обработкой, в корродированных деталях, отливках. Чувствительный элемент закреплен в корпусе преобразователя. Светодиод световой сигнализации расположен на тыльной части преобразователя.

Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF


  ПX
Тип преобразователя
       ПФ – Преобразователь фазовый абсолютный.
ПА – Преобразователь амплитудный абсолютный.
ПАД – Преобразователь амплитудный дифференциальный.
  YY
Назначение преобразователя
  • ОН– Общего Назначения;
  • Г1– Г-образный с удлиненной трубкой;
  • Г2– миниатюрный, Г-образный, с тонкой легко гнущейся трубкой;
  • ГТ– «Глубокие Трещины» (для обнаружения подповерхностных дефектов);
  • Г2ГТ– миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных  дефектов;
  • С1, С2, С3– специализированные преобразователи, вариант 1, 2 и 3;
  • ПР– проходной;
  • ТЛ– «турбинные лопатки» (для обнаружения трещин на кромках лопаток);
  • Р1, Р2, Р3– для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3;
  • ПС– «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).
  ZZ
Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта)
        Э – чувствительный элемент Экранированный.
  FF
Вариант исполнения преобразователя в серии
  • Fe– ферромагнитные стали и чугуны;
  • Al– алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м;
  • Ti– титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м;
  • Cu– медные сплавы σ  = 45 ÷ 59 МСм/м.

Технические характеристики

Тип Материал контролируемых изделий Диаметр зоны контроля, мм Частота тока возбуждения Диапазон отстройки от зазора, мм Диапазон измерения глубины трещины, мм Порог
чувстви- тельности, трещина глубиной, мм
Контрольные образцы
А В Основной* Дополнительные
ПФ-ОН-4-Fe Стали ферромагнитные 4 1,8 МГц 0÷0,2 0,2÷0,6 0,2÷12) 0,05 СО-210.01 (Fe) СО-210.10 (SS-FM),
СО-210.11 (Fe),
ОСО-ВД-В3 (Fe)
ПФ-Г1-4-Fe1)

ПФ-Г2-4-Fe1)

ПФ-С2-4-Fe1)
ПФ-ОН-4-Al  Алюминиевые и другие сплавы
σ = 8÷27 МСм/м
4 700 кГц 0÷0,2 0,2÷0,4 0,2÷12) 0,05 СО-210.02 (Al) СО-210.04 (Brass),
СО-210.05 (Al-Hc),
ОСО-ВД-В1 (Al),
ОСО-ВД-В4,
ОСО-ВД-В5
ПФ-Г1-4-Al1)

ПФ-Г2-4-Al1)


ПФ-С2-4-Al1)


ПФ-ОН-4-Ti

Титановые   сплавы, неферромагнитные стали
σ = 0,4÷2,5 МСм/м
4 3,8 МГц 0÷0,2 0,2÷0,5 0,2÷12) 0,1 СО-210.03 (Ti) СО-210.06 (Ti-Lc),
СО-210.07 (Ti-Hc),
СО-210.09(SS-NFM),
ОСО-ВД-В2 (Ti)

ПФ-Г1-4-Ti1)


ПФ-Г2-4-Ti1)


ПФ-С2-4-Ti1)

ПФ-ОН-14-Fe Стали ферромагнитные 14 100 кГц 0÷0,8 0,8÷2,1 0,5÷23) 0,1 СО-211.01 (Fe)4) СО-211.10 (SS-FM),
СО-211.11(Fe),
СОП-НО-037,
СОП-НО-038,
СОП-НО-038 (ТПС)

ПФ-ОН-38-Fe

38 70 кГц 0÷1,5 1,5÷4 0,5÷53) 0,2 СО-212.01 (Fe) СО-212.10 (SS-FM),
СО-212.11 (Fe)
ПФ-ОН-38-Al Алюминиевые и другие сплавы σ = 8÷27 МСм/м 25 кГц 0,5 СО-212.02 (Al)

* Образец, на котором производится поверка преобразователя.

A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
1) – наличие кнопки «НОЛЬ» на корпусе преобразователя.
2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.
3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм.
4) – допускается использовать образец СО-212.01 (Fe).

  • преобразователь;
  • паспорт;
  • упаковка;
  • запасной защитный колпачок — 4 шт.
