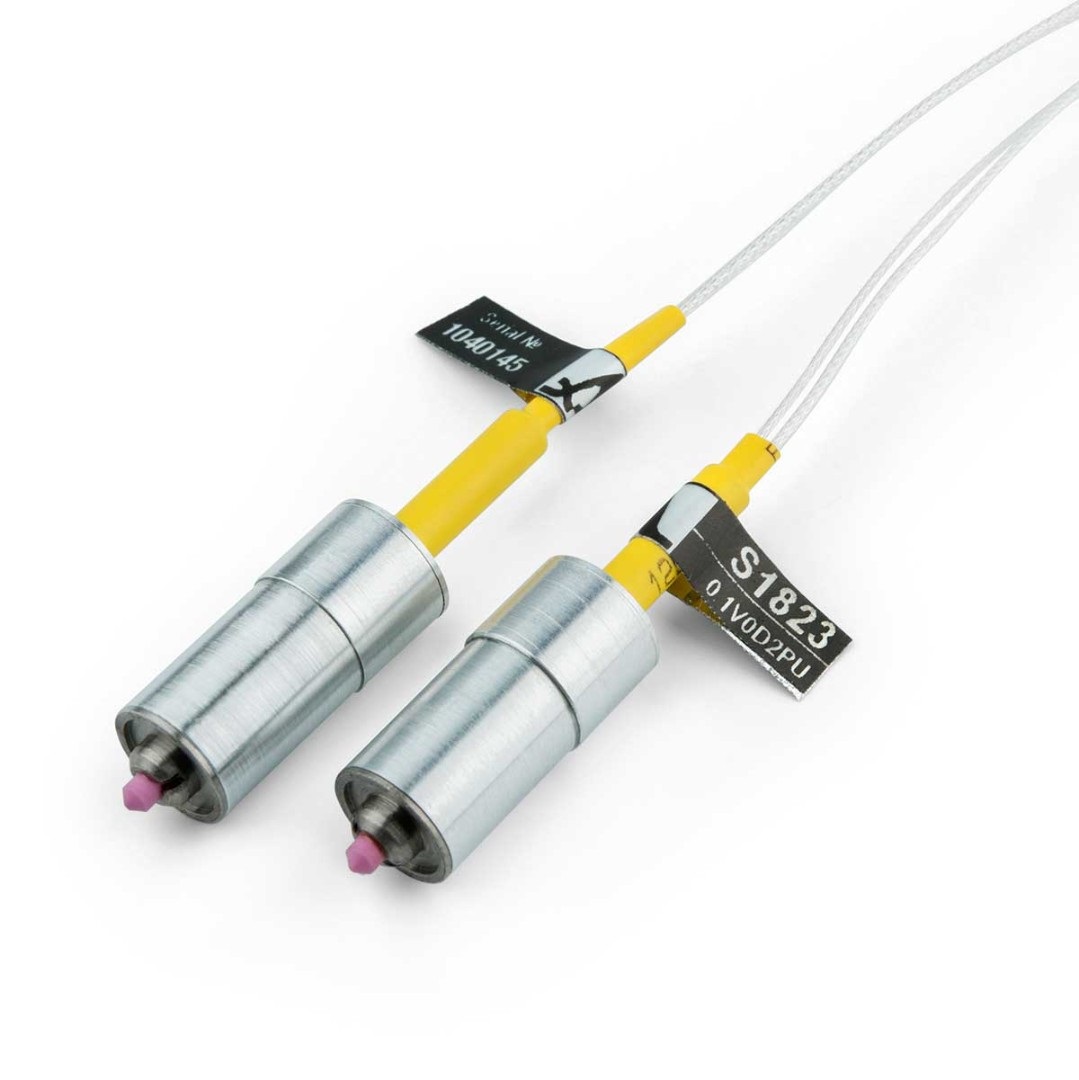

Преобразователь S1823 0.1V0D2PU
Загрузка...
Преобразователи S1823 (используются в паре) предназначены для сквозного прозвучивания объектов из различных твёрдых материалов с целью измерения в них скоростей распространения продольных и поперечных ультразвуковых (УЗ) волн для последующего расчёта физико-механических характеристик материалов. Благодаря сухому точечному контакту преобразователей с объектом контроля (ОК) и возможности электронного переключения типа излучаемых и принимаемых УЗ волн измерения скоростей обоих типов волн можно выполнять при неизменных положениях преобразователей на ОК.
Режимы работы
Для работы преобразователя в режиме излучения УЗ волн необходим генератор импульсов возбуждения с двумя выходами, на которых одновременно должны появляться одинаковые импульсы. Для излучения продольных волн в ОК эти импульсы должны быть синфазными, для излучения поперечных волн – противофазными.
Для приёма УЗ волн необходим усилитель сигналов с двумя входами, к каждому из которых подключается приёмный преобразователь отдельным своим коаксиальным кабелем. Для приёма продольных волн сигналы с каждого входа в усилителе должны суммироваться, для приёма поперечных волн – вычитаться. Или (что то же самое) – один из сигналов должен инвертироваться и затем суммироваться с сигналом от другого входа усилителя.
На рисунке приведены схематичные пояснения того, как использовать преобразователи S1823 совместно с электронной аппаратурой.
Технические характеристики S1823 0.1V0D2PU:
| Параметр | Значение |
| Область применения | для возбуждения продольных и поперечных волн |
| Тип | низкочастотный с сухим точечным контактом |
| Частота | 100 кГц |

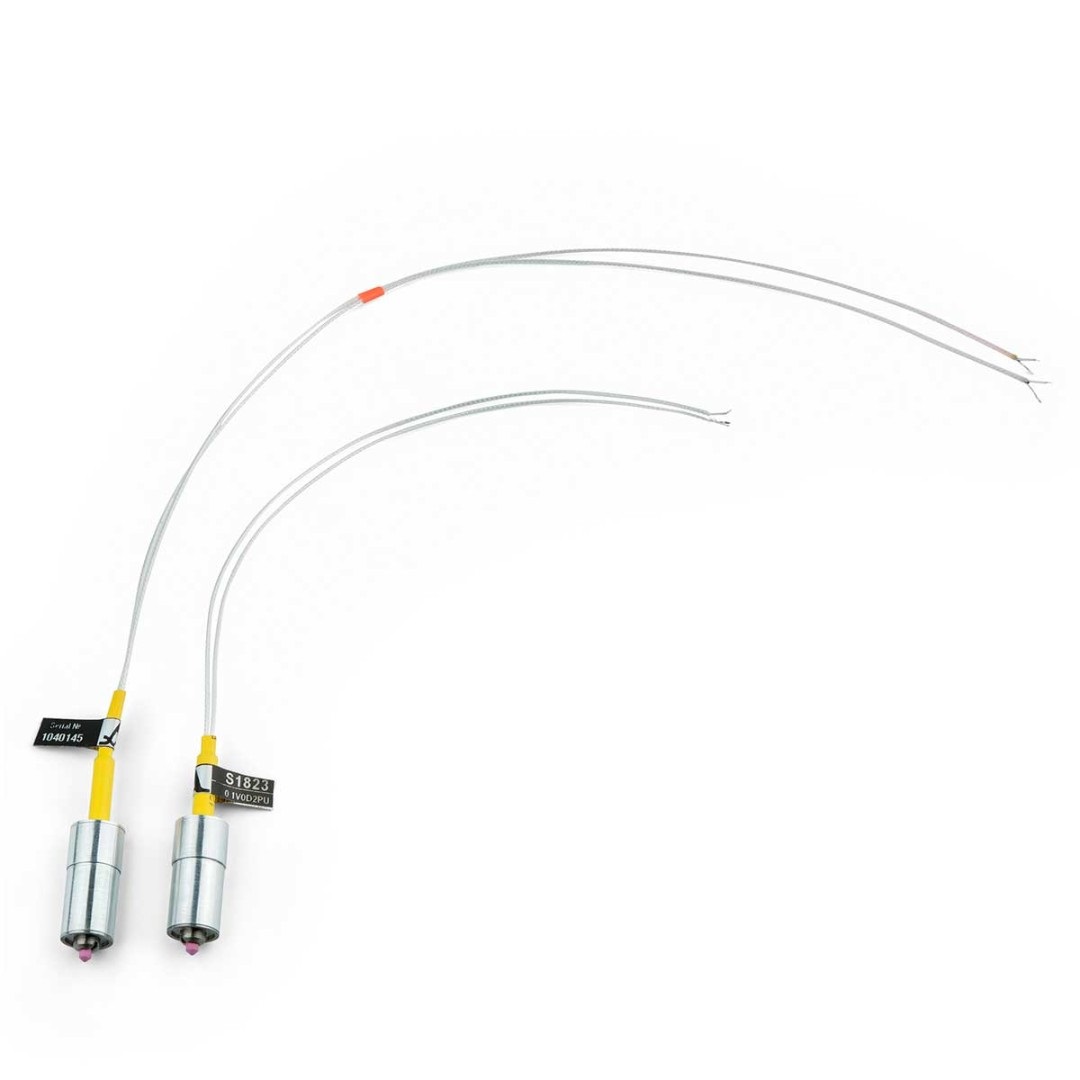

| Тип разъема | вывод коаксиального кабеля длиной 200 мм для последующей пайки |
| Габариты корпуса | 45 x d11,5 мм |
| Масса | 16 г |
