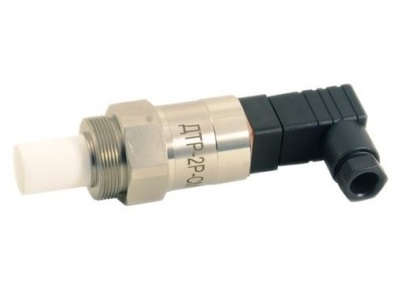

Преобразователь точки росы/инея ДТР-3С(М, Т20)
Загрузка...
Преобразователи точки росы/инея ДТР предназначены для непрерывных измерений температуры точки росы/инея в неагрессивных газовых средах.
Описание преобразователя точки росы/инея ДТР-3:
Преобразователи точки росы/инея ДТР представляют собой автоматические цифровые многофункциональные приборы непрерывного действия. Измерение температуры точки росы/инея в преобразователях осуществляется сорбционно-емкостным чувствительным элементом (ЧЭ). ЧЭ представляет собой диэлектрическую подложку с двумя планарными электродами, между которыми расположен влагочувствительный слой из органических полимеров (для преобразователей ДТР-1 и ДТР4) или смеси оксидов алюминия и кремния. Верхний электрод является влагопроницаемым. Работа ЧЭ основана на зависимости диэлектрической проницаемости влагочувствительного слоя от влажности анализируемой среды.
На обратной стороне или вблизи ЧЭ размещен платиновый термопреобразователь, предназначенный (в зависимости от модификации преобразователя) для измерения или поддержания температуры ЧЭ, компенсации температурной зависимости, выполнения функций автокалибровки и защиты ЧЭ от воздействия повышенной влажности. ЧЭ и термопреобразователь установлены на корпусе преобразователя и закрыты пористым колпачком, обеспечивающим их защиту от механических повреждений, свободный доступ анализируемой среды и стабилизацию теплового режима ЧЭ в процессе термостабилизации, автокалибровки и защиты ЧЭ от воздействия повышенной влажности. Преобразователи, в зависимости от их модификации, могут на основании измеренных значений точки росы (инея) и температуры рассчитывать относительную влажность (%), массовую концентрацию влаги (г/м3), молярную долю влаги (ppm).
Преобразователи выпускаются в нескольких исполнениях, отличающихся диапазоном измерения точки росы/инея, наличием канала индикации температуры, функций автокалибровки и защиты от воздействия повышенной влажности.
| Исполнение | Описание измерительного преобразователя |
| ДТР-1 | преобразователь точки росы/инея с каналом индикации температуры, автокалибровкой и защитой от воздействия повышенной влажности |
| ДТР-2 | преобразователь точки инея с термостатированием чувствительного элемента |
| ДТР-2Р | преобразователь точки инея с термостатированием чувствительного элемента и расширенным диапазоном измерений |
| ДТР-3 | преобразователь точки росы/инея с каналом индикации температуры (кроме модификации -Т20) |
| ДТР-3Р | преобразователь точки росы/инея с расширенным диапазоном измерений и каналом индикации температуры (кроме модификации -Т20) |
| ДТР-4 | преобразователь точки росы/инея с каналом индикации температуры |
Преобразователи ДТР не имеют собственной индикации измеренных значений. В зависимости от модификации измеренные значения выдаются на внешние устройства в аналоговом или цифровом виде:
- -С — преобразователи с цифровым выходным сигналом по интерфейсу RS-485 и протоколу ModBus;
- -CМ — преобразователи с цифровым выходным сигналом по двухпроводному интерфейсу uForLan и протоколу ModBus;
- -Т20 — преобразователи с токовым унифицированным выходом (4-20) мА (токовая петля) – только ДТР-3, ДТР-3Р.
Преобразователи модификации -СМ могут подключаться к блокам индикации гигрометра ИВА-8, термогигрометров ИВА-6АР, ИВА-6Б2, ИВА-6Б2-К, блокам индикации ДТР-БИ, к персональному компьютеру (через преобразователи интерфейса RS-232-uForLan или USB-uForLan) и другим вторичным приборам для считывания измеренных значений. Преобразователи подключаются к вторичным приборам трехпроводным кабелем, по которому осуществляется питание измерительных преобразователей и обмен данными по протоколу ModBus. Преобразователи модификаций -С и -СМ могут подключаться параллельно, при этом каждый измерительный преобразователь должен иметь свой индивидуальный, предварительно установленный в соответствии с руководством по эксплуатации сетевой номер.
Преобразователи модификации -СМ опционально могут оснащаться пробоотборными устройствами ПДВ-8 или ПДВ-8С для подсоединения к газовой магистрали, включающим встроенный измерительный преобразователь давления. Пробоотборные устройства реализуют метод отбора пробы из магистрали в измерительную камеру, давление в которой равно давлению в магистрали (согласно ИСО 8573-3), и включают проточную камеру для установки преобразователя, дроссель для регулировки расхода газа и измерительный преобразователь давления. Пробоотборные устройства могут включать входной фильтр.
Преобразователи модификации -СМ (включая имеющие ПДВ-8) могут оснащаться преобразователем интерфейса ПИТ20, который осуществляет преобразование цифрового сигнала преобразователя (или ПДВ-8) в 2 унифицированных токовых выхода (4-20) мА. Преобразователи могут оснащаться электрическими разъемами различной конструкции.
Преобразователи точки росы/инея ДТР имеют конструктивные исполнения по типу установочной резьбы:
- без обозначения — установочная резьба М24×1;
- -М — установочная резьба М20×1,5;
- -В — установочная резьба М22×1,5;
- -Е — установочная резьба 5/8” UNF.
Технические характеристики ДТР-3С:
| Параметр | Значение |
| Диапазон измерений температуры точки росы (инея) (1), °С ДТР-1: — при температуре анализируемого газа (Тг) 20 °C и ниже — при температуре анализируемого газа выше 20 °C ДТР-2: — при температуре анализируемого газа (Тг) 0 °C и ниже — при температуре анализируемого газа выше 0 °C ДТР-2Р ДТР-3: — при температуре анализируемого газа (Тг) 4 °C и ниже — при температуре анализируемого газа выше 4 °C ДТР-3Р: — при температуре анализируемого газа (Тг) 24 °C и ниже — при температуре анализируемого газа выше 24 °C ДТР-4 (Тг – температура анализируемого газа, °C) |
от -60 до Тг от -60 до +20от -80 до Тг от -80 до 0 от -100 до -20 от -80 до (Tг — 4) от -100 до (Tг — 4) |
| Диапазон измерений избыточного давления для измерительного преобразователя давления в составе пробоотборного устройства ПДВ-8, ПДВ-8С, кгс/см2 | от 0 до 10 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея (2), °С — ДТР-1, ДТР-2, ДТР-3, ДТР-4 — ДТР-2Р в диапазоне от -80 (включительно) до -20 °С — ДТР-3Р в диапазоне от -80 (включительно) до верхнего предела измерений — ДТР-2Р и ДТР-3Р в диапазоне от -100 до -80 °С (не включительно) |
±2 ±2 ±2 ±3 |
| Пределы допускаемой абсолютной погрешности измерений избыточного давления, кгс/см2, не более | ±0,1 |
| Время выхода показаний на уровень 0,9 от установившегося значения при изменении влажности газа от сухого к влажному, мин, не более | 5 |
| Напряжение питания постоянного тока, В: — ДТР-1, ДТР-2, ДТР-2Р модификаций -С и -СМ — ДТР-3, ДТР-3Р, ДТР-4 модификаций -С и -СМ — ДТР-3-Т20, ДТР-3Р-Т20 (R – сопротивление нагрузки, Ом) — ДТР модификаций -С и -СМ с ПДВ-8 или ПДВ-8С |
от 9 до 15 от 5,6 до 15 от 9 + 0,02·R до 27 от 9 до 15 |
| Потребляемый ток без электрической нагрузки на выходе, мА, не более: — ДТР-1 — ДТР-2, ДТР-2Р (модификации -С и -СМ) — ДТР-3, ДТР-3Р, ДТР-4 (модификации -С и -СМ) — ДТР модификации -Т20 |
5 (3) или 70 (4) 70 5 24 |
| Габаритные размеры ДТР (ширина×высота×глубина), мм, не более | 30×30×120 |
| Масса ДТР, кг, не более | 0,5 |
| Средняя наработка на отказ То в нормальных условиях, ч, не менее | 10 000 |
| Средний срок службы Тс, лет, не менее | 5 |
| Температура окружающей среды и анализируемого газа, °С: — ДТР-1 — ДТР-2, ДТР-2Р — ДТР-3, ДТР-3Р, ДТР-4 |
от -40 до 60 (6) от -20 до 35 от -40 до 60 |
| Относительная влажность окружающей среды (5), % | от 0 до 98 |
| Рабочее давление анализируемого газа, кгс/см2, не более: — ДТР конструктивного исполнения с установочной резьбой М24×1 — ДТР конструктивных исполнений -М, -В и -Е — ПДВ-8, ПДВ-8С |
100 300 10 |
Примечание:
(1) — поддиапазоны измерения температуры точки росы (инея): от -100 °С до -80 °С, от -80 °С до -60 °С, от -60 °С до -20 °С, от -20 °С до 0 °С, от 0 °С до верхнего предела измерений;
(2) — в диапазоне измерений температуры точки росы/инея ниже 0 °С преобразователи измеряют температуру точки инея, в диапазоне измерений выше 0 °С – температуру точки росы;
(3) — в обычном режиме;
(4) — в режиме автокалибровки или защиты от воздействия повышенной влажности;
(5) — при транспортировке и хранении преобразователей ДТР-2, ДТР-2Р, ДТР-3, ДТР-3Р необходимо использовать транспортный колпачок для ДТР с осушителем ЦАРЯ.4180.006 в соответствии с руководством по эксплуатации;
(6) — автокалибровка работает в диапазоне температур от -20 °С до 40 °С.
Комплект поставки ДТР-3С:
| № | Наименование | Количество |
| 1 | Преобразователь точки росы/инея ДТР-3С | 1 |
| 2 | Руководство по эксплуатации, совмещенное с паспортом | 1 |
| 3 | Упаковка | 1 |
