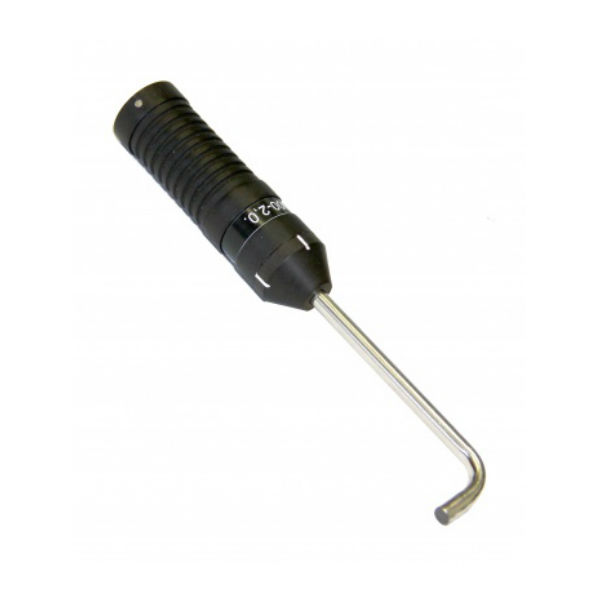

Вихретоковый преобразователь ПВДТ-1000-2Г
Преобразователь вихретоковый параметрический дифференциальный тангенциальный. Номинальная частота 1000 кГц. Размер сердечника 2х2 мм.
Преобразователь обладает очень высокой чувствительностью в...
Загрузка...В наличии много
от 22200 руб.RUB
Цена без скидки: 23400
-5%
Экономия 1200
Преобразователь вихретоковый параметрический дифференциальный тангенциальный. Номинальная частота 1000 кГц. Размер сердечника 2х2 мм.
Преобразователь обладает очень высокой чувствительностью в мелким дефектам и отличным разделение сигналов «отрыва» и «дефекта» на цветных металлах, недоступным на обычных параметрических однокатушечных преобразователях.
Экранированная конструкция чувствительного элемента позволяет преобразователю идеально работать в условиях сложных конструкций, там где классические параметрические преобразователи работают плохо. Например, при контроле трещин в покрашенных алюминиевых обшивках в зоне отверстий с ферромагнитными заклепками.
Преобразователь ПВДТ-1000-2 идеально сбалансирован так, что при контроле совершенно различных материалов (сталь, алюминий, титан и прочие) никаких перестроек тракта прибора, кроме коррекции усиления, не требуется.
Сигналы от дефектов на образцах ВСО-1, ВСО-2, ВСО-3, полученные с помощью дефектоскопа ВЕКТОР-50 и преобразователя ПВДТ-1000-2-60х30
| Искусственный дефект глубиной 0,5мм | Искусственный дефект глубиной 0,2мм | |
 |
 |
ВСО-1 (сталь) |
 |
 |
ВСО-2 (алюминий) |
 |
 |
ВСО-3 (титан) |
- Тип преобразователя параметрический, дифференциальный, тангенциальны
- Центральная частота 1000 кГц
- Размер сердечника 2х2 мм
- Диаметр контактной поверхности 4,5 мм
- Диаметр трубки рабочей части 4,5 мм
- Длина Г-образной части любая по заказу
- Угол изгиба Г-образной части 90 °
- Длина рабочей части любая по заказу
- Разъем подключения Lemo 0B 6pin
- Габаритные размеры ∅19 x 135 мм
- Масса 30 г.
Комплект поставки:
Преобразователь вихретоковый ПВДТ-1000-2-60×30
Длина рабочей части преобразователя: 60мм;
Длина Г-образной части: 30мм
- преобразователь,
- паспорт,
- упаковка.
Преобразователь вихретоковый ПВДТ-1000-2-60×16
Длина рабочей части преобразователя: 60мм;
Длина Г-образной части: 16мм
- преобразователь,
- паспорт,
- упаковка.
Кабели для подключения к различным дефектоскопам:
| п/п | Модель вихретокового дефектоскопа | Тип кабеля |
| 2 | Универсальные вихретоковые дефектоскопы ВЕКТОР-ХХ | Lemo 0B — Microdot |
| 3 | Акустический дефектоскоп АД-50К | Lemo 0B — Microdot |
