Преобразователи акустической эмиссии для системы Малахит

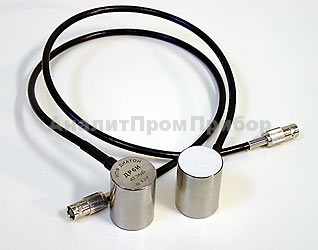

Загрузка...Преобразователи акустической эмиссии, выполнены на базе высококачественной пьезокерамики фирмы APC International. Преобразователи изготавливаются в прочном герметичном корпусе из нержавеющей стали. Все преобразователи оснащены встроенными малошумящими предварительными усилителями с полосовыми частотными фильтрами.
Преобразователи акустической эмиссии, кроме моделей во взрывозащищенном исполнении, имеют режим автоматического тестирования самого датчика, который благодаря излучению волн позволяет также производить проверку работоспособности соседних датчиков и акустико-эмиссионной системы в целом.
Чувствительная пьезоэлектрическая система герметизирована специальным эластичным герметиком. Весь объем корпуса, включая электронную схему, залит эпоксидным компаундом с повышенной адгезией к нержавеющей стали. Преобразователи имеют износостойкий керамический протектор или протектор из нержавеющей стали.
Указанные особенности конструкции позволили достигнуть высокой чувствительности, малого уровня шумов и наводок, а также надежности и удобства использования преобразователей.
Модели преобразователей различаются по рабочей полосе частот, напряжению питания, коэффициенту усиления предварительного усилителя, исполнению (обычное герметичное или взрывозащищенное герметичное), материалу протектора.
Типы датчиков
| Тип датчика | Ном. рез. част, кГц | Диапазон рабочих частот, кГц | Коэфф. усил. ПУ, дБ | Напр. питания, В | Амплит., от пика до пика, В |
| ДР3И АТ | 30 | 15-60 | 34 | 12 | 8 |
| ДР3И2 АТ | 40 | 28 | 18 | ||
| ДР3ИВ | 26 | 12 | 4 | ||
| ДР6И АТ | 60 | 30-120 | 34 | 12 | 8 |
| ДР6И2 АТ | 40 | 28 | 18 | ||
| ДР6ИВ | 26 | 12 | 4 | ||
| ДР15И АТ | 150 | 75-300 | 34 | 12 | 8 |
| ДР15И2 АТ | 40 | 28 | 18 | ||
| ДР15ИВ | 26 | 12 | 4 |
| Тип датчика | Потр. ток, мА | Чувств., В/мкбар | Габариты без кабеля (диам/высота), мм | Материал протектора | Исполнение | Область применения |
| ДР3И АТ | 15 | -34 | 28 х 40 | Керамика / Нерж. сталь | Герметичное | Днища резервуаров, магистральные трубопроводы и другие объекты большой протяженности |
| ДР3И2 АТ | 25 | -28 | ||||
| ДР3ИВ | 12 | -42 | Взрывозащ. | |||
| ДР6И АТ | 15 | -26 | 28 х 38 | Керамика | Герметичное | Стенки резервуаров, крупногабаритные сосуды, технологические и магистральные трубопроводы, краны, мосты и др. |
| ДР6И2 АТ | 25 | -20 | ||||
| ДР6ИВ | 12 | -34 | Взрывозащ. | |||
| ДР15И АТ | 15 | -24 | 28 х 32 | Герметичное | Сосуды давления, аппараты, реакторы, котлы, ёмкостное оборудование, технологические трубопроводы, грузоподъемные механизмы и др. | |
| ДР15И2 АТ | 25 | -18 | ||||
| ДР15ИВ | 12 | -32 | Взрывозащ. |
Тип датчика |
Масса,г | Материал протектора | Исполнение | Область применения |
| ДР3И АТ | 120 | Керамика / Нерж. сталь | Герметичное | Днища резервуаров, магистральные трубопроводы и другие объекты большой протяженности |
| ДР3И2 АТ | ||||
| ДР3ИВ | Взрывозащ. | |||
| ДР6И АТ | 100 | Керамика | Герметичное | Стенки резервуаров, крупногабаритные сосуды, технологические и магистральные трубопроводы, краны, мосты и др. |
| ДР6И2 АТ | ||||
| ДР6ИВ | Взрывозащ. | |||
| ДР15И АТ | 90 | Герметичное | Сосуды давления, аппараты, реакторы, котлы, ёмкостное оборудование, технологические трубопроводы, грузоподъемные механизмы и др. | |
| ДР15И2 АТ | ||||
| ДР15ИВ | Взрывозащ. |
Общие характеристики
| Сопротивление нагрузки | 50 Ом |
| Материал корпуса | Нержавеющая сталь |
| Тип выходного разъёма | BNC-C58J |
| Длина кабеля | от 0,5 метра |
| Максимальная длина подключаемого к выходу каоксиального кабеля | 300 метров |
| Температурный диапазон | от -25 до +70 °C |
Преобразователи имеют герметичный вывод коаксиального кабеля (стандартная длина 0,5 м) с разъемом BNC, что упрощает защиту разъемного соединения от влияния атмосферных осадков и позволяет предотвратить его залив грунтовыми водами при установке преобразователей в шурфах. Для контроля оборудования находящегося под водой преобразователи изготавливаются с кабелем длиной до 50 метров.
Преобразователи ДР3ИВ, ДР6ИВ, ДР15ИВ — с блоками развязки БР 12А имеют вид взрывозащиты «искробезопасная электрическая цепь» уровня «ia» по ГОСТ Р 51330. 10-99 (МЭК 60079-11-99). Область применения – взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты:
| Преобразователи | 0EXiaIICT4 |
| Блоки развязки | [Exia]IIC |
Входные цепи питания блоков развязки содержат элементы с высоковольтным гальваническим разделением. В каждом канале искробезопасных цепей предусмотрены троированные ограничители тока, троированные защитные стабилитроны, буферные усилители и высоковольтные разделительные конденсаторы. Разъемы искробезопасных цепей соединяются кабельными линиями с преобразователями. Преобразователи также снабжены искрозащитными элементами.
Аксессуары

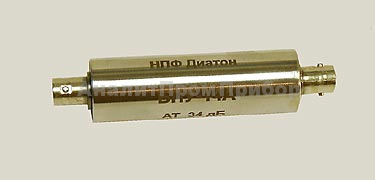

Предварительные усилители для неинтегральных датчиков (в том числе для высокотемпературных):
- со сменными частотными фильтрами БПУ–12АТ
- с фиксированными фильтрами БПУ–14АТ
- Универсальные магнитные прижимы типа МГ-14А
- Катушка с кабелем (стандартная длина 100 м РК-50-2-13)
