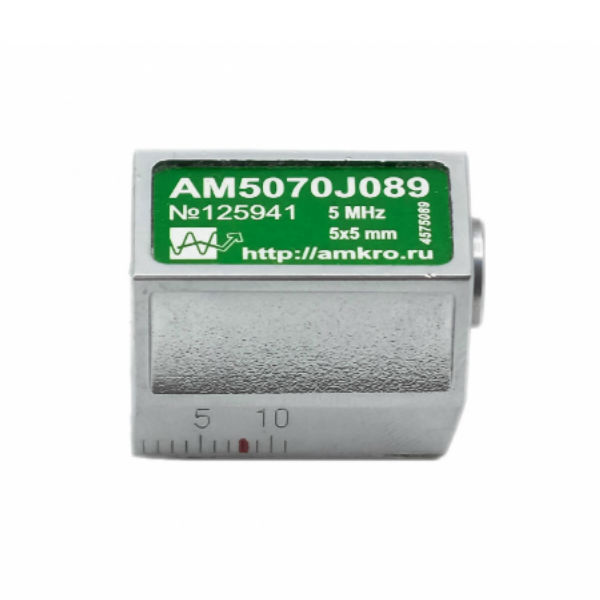

Преобразователи AM5070Jxx наклонные совмещенные притертые
Ультразвуковые наклонные малогабаритные совмещенные преобразователи для контроля стыковых сварных соединений труб, в том числе малого диаметра. Частота 5 МГц, угол ввода в сталь 70 град. Выполняются...
Загрузка...В наличии много
от 5700 руб.RUB
Ультразвуковые наклонные малогабаритные совмещенные преобразователи для контроля стыковых сварных соединений труб, в том числе малого диаметра. Частота 5 МГц, угол ввода в сталь 70 град. Выполняются с притиркой под определенный диаметр трубы. Также используются для выявления поперечных дефектов тела трубы указанного диаметра.
Обозначение AM5070Jxx, где:
- AM -тип корпуса и конструкции;
- 50 — частота 5,0 МГц
- 70 — угол ввода УЗ колебаний 65 градусов (для стали марки 20)
- J — (joint) обозначение направления притирки (вдоль направления излучения колебаний)
- xx — диаметр притирки.
Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.
- Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
- Размер пьезоэлемента 5х5мм идеально подходит для контроля стыковых соединений труб небольшого диаметра
- Тип контактный, наклонный, совмещенный, поперечных волн
- Направление притирки вдоль направления излучения УЗ колебаний
- Диаметр притирки любой по заказу
- Угол ввода ультразвуковых колебаний в сталь 20 70 °
- Обозначение по ГОСТ
- П121-5-70-M-ДХХ (где XX — диаметр кривизны поверхности)
- Номинальная частота преобразователя 5,0 МГц ± 10%
- Тип излучаемых волн поперечные
- Размер пьезокерамического элемента 5х5 мм
- Размер контактной поверхности (до притирки) 13х23 мм
- Материал призмы орстекло
- Разъем подключения Lemo 00.250
- Встроенный согласующий элемент индуктивность
- Материал корпуса латунь с гальваническим покрытием
- Габаритные размеры (ШхДхВ) 15 х 24 х 17,5 мм
- AM5070J032 (с диаметром 32мм)
- AM5070J038 (с диаметром 38мм)
- AM5070J042 (с диаметром 42мм)
- AM5070J045 (с диаметром 45мм)
- AM5070J048 (с диаметром 48мм)
- AM5070J057 (с диаметром 57мм)
- AM5070J060 (с диаметром 60мм)
- AM5070J076 (с диаметром 76мм)
- AM5070J089 (с диаметром 89мм)
- AM5070J108 (с диаметром 108мм)
- AM5070J114 (с диаметром 114мм)
- AM5070J133 (с диаметром 133мм)
- AM5070J159 (с диаметром 159мм)
- AM5070J025 (с диаметром 25мм).
