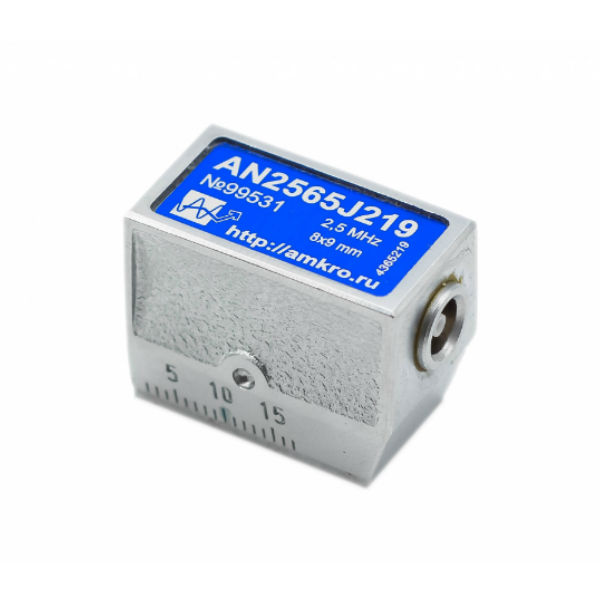

Преобразователи AN2565Jxx наклонные совмещенные притертые
Ультразвуковые наклонные совмещенные преобразователи для контроля стыковых сварных соединений труб. Частота 2,5 МГц, угол ввода в сталь 65 град. Выполняются с притиркой под определенный диаметр трубы...
Загрузка...В наличии много
от 4920 руб.RUB
Ультразвуковые наклонные совмещенные преобразователи для контроля стыковых сварных соединений труб. Частота 2,5 МГц, угол ввода в сталь 65 град. Выполняются с притиркой под определенный диаметр трубы Также используются для выявления поперечных дефектов тела трубы указанного диаметра.
Обозначение AN2565Jxx, где:
- AN -тип корпуса и конструкции;
- 25 — частота 2,5 МГц
- 65 — угол ввода УЗ колебаний 65 градусов (для стали марки 20)
- J — (joint) обозначение направления притирки (вдоль направления излучения колебаний)
- xx — диаметр притирки.
Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.
- Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
- Тип контактный, наклонный, совмещенный, поперечных волн
- Направление притирки вдоль направления излучения УЗ колебаний
- Диаметр притирки любой по заказу
- Угол ввода ультразвуковых колебаний в сталь 20 65 °
- Обозначение по ГОСТ П121-2,5-65-ДХХ (где XX — диаметр кривизны поверхности)
- Номинальная частота преобразователя 2,5 МГц ± 10%
- Тип излучаемых волн поперечные
- Размер пьезокерамического элемента 8х9 мм
- Размер контактной поверхности (до притирки) 13х24 мм
- Материал призмы орстекло
- Разъем подключения Lemo 00.250
- Встроенный согласующий элемент индуктивность
- Материал корпуса латунь с гальваническим покрытием
- Габаритные размеры (ШхДхВ) 16,5 х 28 х 22 мм.
- AN2565J076 (с диаметром 76мм)
- AN2565J066 (с диаметром 66мм)
- AN2565J084 (с диаметром 84мм)
- AN2565J0108 (с диаметром 108мм)
- AN2565J0133 (с диаметром 133мм)
- AN2565J0159 (с диаметром 159мм)
- AN2565J0219 (с диаметром 219мм)
- AN2565J0273 (с диаметром 273мм)
- AN2565J0325 (с диаметром 325мм).
