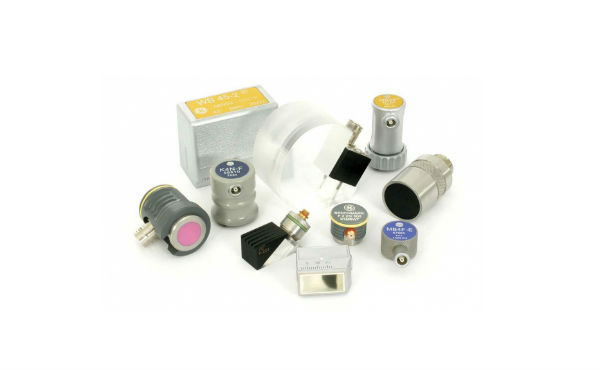

Преобразователи для дефектоскопов Krautkramer
Важнейшим фактором для получения оптимальных результатов контроля является выбор подходящего преобразователя для конкретной задачи. Требуется учитывать такие факторы, как материал, геометрия,...
Загрузка...по запросу
по запросу
Важнейшим фактором для получения оптимальных результатов контроля является выбор подходящего преобразователя для конкретной задачи. Требуется учитывать такие факторы, как материал, геометрия, тодщина, точность, структура поверхности и температура.
Мы предлагаем преобразоватли следующих применений:
- Стандартные области применения;
- Контроль тонких стенок;
- Массивные объекты, объекты с толстыми стенками;
- Сложная геометрия;
- Прецизионные мзмерения толщины;
- Материалы с высоким затуханием звука;
-
Компоненты с повышенной температурой;
Технические характеристики:
| Услов. Обозначение | Наименование | Кат. Номер |
| Наклонные преобразователи, пъезопластина 20 х 22 мм | ||
| WB 45-1 | …., угол ввода 45°, 1 МГц | 56993 |
| WB 60-1 | …., угол ввода 60°, 1 МГц | 56994 |
| WB 70-1 | …., угол ввода 70°, 1 МГц | 56995 |
| WB 80-1 | …., угол ввода 80°, 1 МГц | 56996 |
| WB 35-2 | …., угол ввода 35°, 2 МГц | 56998 |
| WB 45-2 | …., угол ввода 45°, 2 МГц | 56999 |
| WB 60-2 | …., угол ввода 60°, 2 МГц | 57000 |
| WB 70-2 | …., угол ввода 70°, 2 МГц | 57001 |
| WB 80-2 | …., угол ввода 80°, 2 МГц | 57002 |
| WB 90-2 | …., угол ввода 90°, 2 МГц | 57003 |
| WB 35-4 | …., угол ввода 35°, 4 МГц | 57004 |
| WB 45-4 | …., угол ввода 45°, 4 МГц | 57005 |
| WB 60-4 | …., угол ввода 60°, 4 МГц | 57006 |
| WB 70-4 | …., угол ввода 70°, 4 МГц | 57007 |
| WB 80-4 | …., угол ввода 80°, 4 МГц | 57008 |
| Наклонные преобразователи повышенного разрешения в дальней зоне, пъезопластина 20 х 22 мм | ||
| WК 45-2 | …., угол ввода 45°, 2 МГц | 57011 |
| WК 60-2 | …., угол ввода 60°, 2 МГц | 57012 |
| WК 70-2 | …., угол ввода 70°, 2 МГц | 57013 |
| Миниатюрные наклонные преобразователи, пъезопластина 8 х 9 мм | ||
| МWB 35-2 | …., угол ввода 35°, 2 МГц | 56920 |
| МWB 45-2 | …., угол ввода 45°, 2 МГц | 56921 |
| МWB 60-2 | …., угол ввода 60°, 2 МГц | 56922 |
| МWB 70-2 | …., угол ввода 70°, 2 МГц | 56923 |
| МWB 80-2 | …., угол ввода 80°, 2 МГц | 56924 |
| МWB 90-2 | …., угол ввода 90°, 2 МГц | 56925 |
| МWB 35-4 | …., угол ввода 35°, 4 МГц | 56926 |
| МWB 45-4 | …., угол ввода 45°, 4 МГц | 56927 |
| МWB 60-4 | …., угол ввода 60°, 4 МГц | 56928 |
| МWB 70-4 | …., угол ввода 70°, 4 МГц | 56929 |
| МWB 80-4 | …., угол ввода 80°, 4 МГц | 56930 |
| МWB 90-4 | …., угол ввода 90°, 4 МГц | 56931 |
| Миниатюрные наклонные преобразователи, типа MWB….., разъем сверху | ||
| МWB 45-О4 | …., угол ввода 45°, 4 МГц | 57211 |
| МWB 60-О4 | …., угол ввода 60°, 4 МГц | 57212 |
| МWB 70-04 | …., угол ввода 70°, 4 МГц | 57213 |
| Наклонные преобразователи с пластиной из композитной керамики 14 х 14 мм | ||
| SWK 35-2 | …., угол ввода 35°, 2 МГц | 67727 |
| SWK 45-2 | …., угол ввода 45°, 2 МГц | 58843 |
| SWK 60-2 | …., угол ввода 60°, 2 МГц | 58844 |
| SWK 70-2 | …., угол ввода 70°, 2 МГц | 58845 |
| SWK 45-5 | …., угол ввода 45°, 5 МГц | 67574 |
| SWK 60-5 | …., угол ввода 60°, 5 МГц | 67575 |
| SWK 70-5 | …., угол ввода 70°, 5 МГц | 67576 |
| Миниатюрные наклонные преобразователи с пластиной из композитной керамики 8 х 9 мм | ||
| МWК 35-2 | …., угол ввода 35°, 2 МГц | 67895 |
| МWК 45-2 | …., угол ввода 45°, 2 МГц | 67488 |
| МWК 60-2 | …., угол ввода 60°, 2 МГц | 67489 |
| МWК 70-2 | …., угол ввода 70°, 2 МГц | 67490 |
| МWК 35-4 | …., угол ввода 35°, 4 МГц | 67896 |
| МWК 45-4 | …., угол ввода 45°, 4 МГц | 58938 |
| МWК 60-4 | …., угол ввода 60°, 4 МГц | 58939 |
| МWК 70-4 | …., угол ввода 70°, 4 МГц | 58940 |
| Субминиатюрные наклонные преобразователи, пъезопластина 3 х 4 мм | ||
| SMWB 45-6 | …., угол ввода 45°, 6 МГц | 55996 |
| SMWB 60-6 | …., угол ввода 60°, 6 МГц | 55997 |
| SMWB 70-6 | …., угол ввода 70°, 6 МГц | 55998 |
| Субминиатюрные наклонные преобразователи с пластиной из композитной керамики 3 х 4 мм | ||
| SMWK 45-5 | …., угол ввода 45°, 5 МГц | 67902 |
| SMWK 60-5 | …., угол ввода 60°, 5 МГц | 67903 |
| SMWK 70-5 | …., угол ввода 70°, 5 МГц | 67904 |
| SMWK 70-6 | …., угол ввода 70°, 6 МГц | 67626 |
| Наклонные преобразователи средних размеров, пъезопластина 14 х 14 мм | ||
| SWB 45-2 | …., угол ввода 45°, 2 МГц | 58414 |
| SWB 60-2 | …., угол ввода 60°, 2 МГц | 58415 |
| SWB 70-2 | …., угол ввода 70°, 2 МГц | 58416 |
| SWB 45-5 | …., угол ввода 45°, 5 МГц | 58420 |
| SWB 60-5 | …., угол ввода 60°, 5 МГц | 58421 |
| SWB 70-5 | …., угол ввода 70°, 5 МГц | 58422 |
| Прямые преобразователи с пъезопластиной Ø 24 мм | ||
| B1S | Прямой преобразователь, 1 МГц | 57744 |
| B2S | Прямой преобразователь, 2 МГц | 57745 |
| B4S | Прямой преобразователь, 4 МГц | 57746 |
| Прямые преобразователи с пъезопластиной Ø 10 мм | ||
| МB 2 S | Прямой преобразователь, 2 МГц | 57748 |
| МB 4 S | Прямой преобразователь, 4 МГц | 57749 |
| МB 5 S | Прямой преобразователь, 5 МГц | 57750 |
| Специализированные плоские преобразователи с пъезопластиной Ø 20 мм | ||
| B1F | …., 1 МГц | 57899 |
| B2F | …., 2 МГц | 57900 |
| B4F | …., 4 МГц | 57901 |
| Специализированные плоские преобразователи с пъезопластиной Ø 10 мм | ||
| МB 2 F | …., 2 МГц | 57904 |
| МB 4 F | …., 4 МГц | 57905 |
| МB 5 F | …., 5 МГц | 57906 |
| Прямые преобразователи с твердым протектором | ||
| K1G | Прямой преобразователь, Øмм, 1 МГц | 58506 |
| K2G | Прямой преобразователь, Øмм, 2 МГц | 58507 |
| K4G | Прямой преобразователь, Øмм, 4 МГц | 58508 |
| K6G | Прямой преобразователь, Øмм, 5 МГц | 57866 |
| K1N | Прямой преобразователь, Ø10мм, 1 МГц | 55582 |
| K2N | Прямой преобразователь, Ø10мм, 2 МГц | 58509 |
| K4N | Прямой преобразователь, Ø10мм, 4 МГц | 58510 |
| K5N | Прямой преобразователь, Ø10мм, 5 МГц | 58511 |
| K6N | Прямой преобразователь, Ø10мм, 6 МГц | 58512 |
| K 10 N | Прямой преобразователь, Ø10мм, 10 МГц | 57871 |
| Раздельно-совмещенные ( РС ) преобразователи | ||
| SEB 2 | РС — преобразователь, 2 МГц | 57467 |
| SEB 4 | РС — преобразователь, 4 МГц | 57469 |
| SEB 2 0° | РС — преобразователь, 2 МГц | 57468 |
| SEB 4 0° | РС — преобразователь, 4 МГц | 57470 |
| MSEB 2 | Миниатюрный РС — преобразователь, 2 МГц | 57461 |
| MSEB 4 | Миниатюрный РС — преобразователь, 4 МГц | 57462 |
| MSEB 5 | Миниатюрный РС — преобразователь, 5 МГц | 57464 |
| MUWB 2-N | Миниатюрный универсальный преобразователь, 2 МГц | 51300 |
| MUWB 4-N | Миниатюрный универсальный преобразователь, 4 МГц | 51301 |
| MUWB 5-N | Миниатюрный универсальный преобразователь, 5 МГц | 52802 |
| Прямые миниатюрные преобразователи | ||
| К2К | Прямой преобразователь, Ø5мм, 2 МГц | 55257 |
| К5К | Прямой преобразователь, Ø5мм, 5 МГц | 52831 |
| К 10 К | Прямой преобразователь, Ø5мм, 10 МГц | 52832 |
| К 15 К | Прямой преобразователь, Ø5мм, 15 МГц | 52833 |
| SЕB 2 KF 5 | Миниатюрный плоский РС — преобразователь, 2 МГц | 56464 |
| SЕB 4 KF 8 | Миниатюрный плоский РС — преобразователь, 4 МГц | 56465 |
| SЕB 5 KF 3 | Миниатюрный плоский РС — преобразователь, 5 МГц | 56466 |
| SЕB 6 KF 4 | Миниатюрный плоский РС — преобразователь, 6 МГц | 56467 |
| SЕB 10 KF 3 | Миниатюрный плоский РС — преобразователь, 10 МГц | 56867 |
