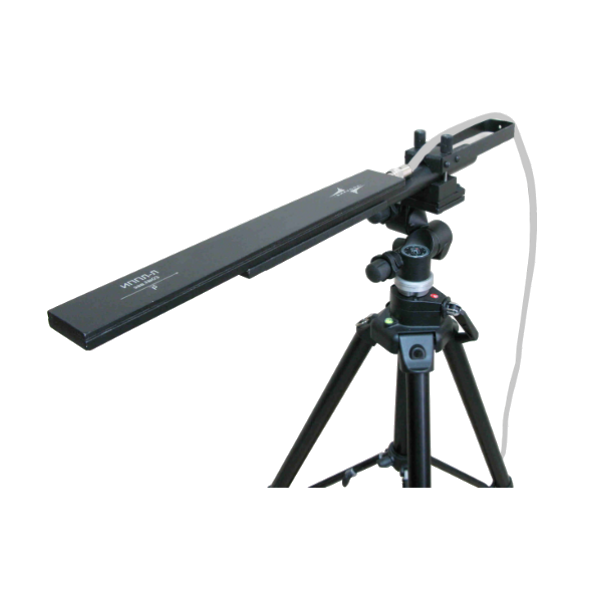

Преобразователи напряженности ИППЛ-Л, ИППЛ-М импульсного электрического поля измерительные
Загрузка...
Преобразователи напряженности импульсного электрического поля измерительные ИППЛ предназначены для измерений амплитудно-временных параметров импульсов напряженности электрического поля с длительностью фронта в наносекундном и субнаносекундном диапазонах, включая сверхкороткие электромагнитные импульсы.
Преобразователи напряженности импульсного электрического поля измерительные ИППЛ имеют несколько модификаций: ИППЛ-Л, ИППЛ-М, ИППЛ-Д и ИППЛ-Р и предназначены для измерения амплитудно-временных параметров импульсов напряженности электрического поля с длительностью фронта в наносекундном и субнаносекундном диапазонах, включая сверхкороткие электромагнитные импульсы с длительностью фронта до 5 пс, амплитудой до 1 МВ/м и частотой повторения до 1 ГГц.
Преобразователи ИППЛ имеет свидетельство RU.Е.35.003.А №42838 об утверждении типа средств измерений. Метрологическое обеспечение и поверка проводится в соответствии с государственной поверочной схемой по ГОСТ 8.540-2006.
Технические характеристики:
|
Коэффициент преобразования, В/(В/м)
|
10-1 ÷ 10-7
|
|
Пределы допускаемого значения погрешности измерения коэффициента преобразования, не более %
|
10 — 20
|
|
Время нарастания переходной характеристики между уровнями 0,1-0,9 от установившегося значения, пс
|
5 ÷ 1000
|
|
Длительность переходной характеристики по уровню 0,5 от установившегося значения, нс
|
0,1 ÷ 200
|
|
Границы допускаемой относительной погрешности измерений временных интервалов, %
|
10
|
Варианты поставки прибора:
|
ПЛ-Л
|
Стандартный (модификация 2005г.): (Тн≈70 пс; Тдл≈4,5 нс; длина кабеля ≤ 5 м) |
от 424 800 руб.
|
|
| Стандартный (модификация 20016г.): (Тн≈55 пс; Тдл≈5,0 нс; длина кабеля ≤ 5 м) |
от 495 600 руб.. | ||
| Ультракороткого диапазона: (Тн≈20 пс ;Тдл≈1,5 нс; длина кабеля ≤ 1 м) |
от 849 600 руб.
|
||
| Ультракороткого диапазона повышенной длительности измеряемого временного интервала (модификация 2017г.): (Тн≈20 пс; Тдл≈3,5 нс; длина кабеля ≤ 1 м) |
от 1 026 600руб.
|
||
| Ультракороткого диапазона повышенной длительности измеряемого временного интервала и длины кабеля (модификация 2017г.): (Тн≈35 пс; Тдл≈3,5 нс; длина кабеля ≤ 5 м) |
от 1 200 000 руб.
|
||
|
ИППЛ-М
|
Стандартный: (Тн≈100 пс; Тдл до 15 нс; длина кабеля ≤ 5 м) |
от 424 800 руб.
|
|
| Увеличенной длительности измеряемого временного интервала: (Тн≈100 пс ;Тдл до 30 нс; длина кабеля ≤ 5 м) |
от 579 852 руб.
|
||
| Сверхбольшой длительности измеряемого временного интервала: (Тн≈150 пс ;Тдл более 30 нс; длина кабеля ≤ 5 м) |
от 679 680 руб.
|
||
|
ИППЛ-Д
|
Стандартный (без устройства подавления помех): (Тн≈100 пс; Тдл до 30 нс; длина кабеля ≤ 5 м) |
от 520 380 руб.
|
|
| Стандартный: (Тн≈100 пс; Тдл до 30 нс; длина кабеля ≤ 5 м) |
от 594 720 руб.
|
||
| Увеличенной длительности измеряемого временного интервала: (Тн≈100 пс ;Тдл до 60 нс; длина кабеля ≤ 5 м) |
от 846 600 руб.
|
||
| Сверхбольшой длительности измеряемого временного интервала: (Тн≈250 пс ;Тдл до 150 нс; длина кабеля ≤ 5 м) |
от 1 200 000 руб. | ||
|
ИППЛ-Р
|
Без устройства подавления помех: (Тн≈100 пс; Тдл до 1,5 нс; длина кабеля ≤ 5 м) |
от 594 720 руб.
|
|
| С устройством подавления помех: (Тн≈150 пс; Тдл до 3,0 нс; длина кабеля ≤ 5 м) |
от 849 600 руб.
|
