ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ СТЕПЕНИ УПЛОТНЕНИЯ ГРУНТА ZFG 3.0
Загрузка...
ZFG 3.0 – новая разработка от немецкой компании ZORN Instruments. Термопринтер выполнен в виде отдельного модуля. Теперь для заказа доступен комплект как с термопринтером так и без него. Такое решение позволило снизить стоимость комплекта, уменьшить энергопотребление измерительного блока и его вес.
ZFG 3.0 — электронный динамический плотномер, в котором реализован метод штампа (метод падающего груза). Предназначен для определения характеристик прочности и деформируемости грунтов и оснований дорог, а так же для проведения исследований с целью их улучшения . Данный метод подходит для крупно-зернистых и смешанных грунтов с максимальным размером фракции 63 мм.
ZFG 3.0 позволяет выполнять в полевых условиях:
- определение динамического модуля упругости грунта Еvd
- определение несущей способности грунта и оснований дорог по динамическому модулю упругости
- измерение коэффициента уплотнения грунта
- построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте
- печать результатов проведенных измерений с помощью термопринтера
Все полученные данные могут быть представлены как непосредственно на дисплее самого прибора, так и перенесены на персональный компьютер. ZFG 3.0 прекрасно подходит как для внутреннего контроля качества выполняемых работ, так и для документирования результатов измерений.
ZFG 3.0 применяется при выполнении следующих видов работ:
- Cтроительство авто и ЖД дорог
- Взлетно-посадочные полосы
- Земляные работы, подземное строительство
- Дамбы и склоны
- Зернистые прослойки
- Засыпка траншей
- Откаточные пути
- Стабилизация почвы
- Засыпка опор
- Отвальные группы
- Контроль за уплотнением
Преимущества:
- Простота использования
- Все измерения выполняются одним человеком
- Время одного измерения 3 минуты
- Не нужен противовес
- Применим в маленьких траншеях
- Получение результатов измерений с распечаткой протокола на бумажном носителе непосредственно в поле
- Карта памяти для простого переноса данных на ПК
- Полностью графический дисплей
- Низкое энергопотребление измерительного блока
- Высокая степень защиты от воды и пыли позволяет работать даже при плохих погодных условиях
Принцип действия:
Груз известного веса падает с фиксированной высоты, воздействуя при этом с определенной силой удара на нагрузочную плиту. Нагрузочная плита под действием силы удара вызывает осадку грунтового основания. Ускорение, скорость и величина осадки подвергаются электронной обработке и рассчитывается динамический модуль упругости (Evd).
Порядок измерений:

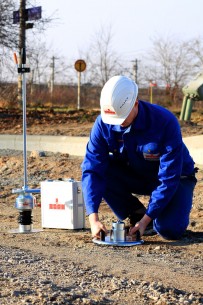

- Шаг 1:
Уложите нагрузочную плиту по всей ее плоскости на подлежащую испытанию поверхность и установите нагрузочное устройство на нагрузочную плиту. - Шаг 2:
Соедините между собой механическую и электронную части при помощи кабеля. Включите прибор.Шаг 3:
Выполните предварительные сбрасывания груза, запустите процесс измерения и выполните три сбрасывания груза с целью выполнения измерений. - Шаг 4:
Измерение закончено. Все данные сохранены в памяти, могут быть распечатаны и перенесены на внешний персональный компьютер
Обработка результатов:

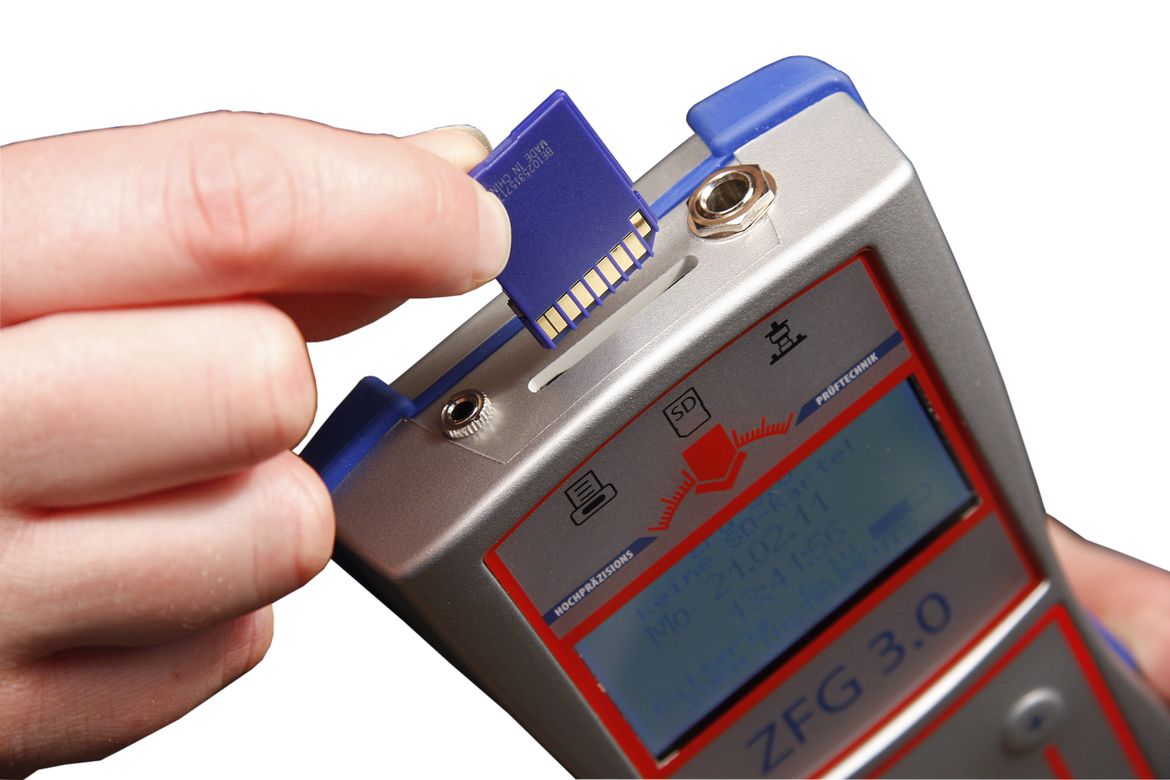

Результаты каждого измерения записываются на карту памяти формата SD, их можно распечатать или же перенести на персональный компьютер для обработки в прилагаемом программном обеспечении.
На дисплей выводятся:
- три осадки с характеристическими кривыми осадки и средним значением
- три скорости осадки со средним значением
- соотношение s/v между осадкой и скоростью осадки как характеристика уплотняемости
- значение Evd как выражение динамического модуля упругости или же несущей способности
* Цена прибора составляет 4800 ЕВРО. Оплата производится по курсу ЦБ РФ на день платежа.
Технические данные
| Устройство нагрузки | ||
| Общий вес | 15 кг | 20 кг |
| Вес падающего устройства | 10 кг | 15 кг |
| Максимальная сила воздействия | 7,07 kN | 10,6 kN |
| Время воздействия, мс | 17,0 ± 1,5 | 17,0 ± 1,5 |
| Материал | никелированная + хромированная сталь | никелированная + хромированная сталь |
| Нагрузочная плита | ||
| Диаметр | 300 мм | 300 мм |
| Толщина пластины | 20 мм | 20 мм |
| Общий вес | 15 кг | 15 кг |
| Материал | никелированная + хромированная сталь | никелированная + хромированная сталь |
| Измерительный блок | ||
| Диапазон измерения осадки | 0,3 — 5 мм | 0,3 — 5 мм |
| Точность измерения осадки | ± 0,02 мм | ± 0,02 мм |
| Диапазон измерения Evd | <70 MN/m² | <105 MN/m² |
| Питание | 4 батареи типа АА | 4 батареи типа АА |
| Продолжительность работы от одного комплекта батарей | 1500 измерений | 1500 измерений |
| Автоматическое отключение | Через 4 минуты бездействияПри напряжении питания < 3,9 В | Через 4 минуты бездействияПри напряжении питания < 3,9 В |
| Графический дисплей | 128 x 64 | 128 x 64 |
| Диапазон рабочих температур | 0 — 40ºС | 0 — 40ºС |
| Защита от влаги и пыли | IP64 | IP64 |
| Габаритные размеры, мм | 100 х 210 х 40 | 100 х 210 х 40 |
| Вес, грамм | 440 | 0 |
| Термопринтер | ||
| Параметры термобумаги | Ширина 57 мм, макс. диаметр 31 мм | Ширина 57 мм, макс. диаметр 31 мм |
| Питание | Аккумулятор,1500 mAh | Аккумулятор,1500 mAh |
| Зарядное устройство | 6 В, 500 mA | |
Таблица корреляции динамического модуля упругости, статического модуля упругости и коэффициента уплотнения грунта *
| Тип грунта | Динамический модуль упругости | Статический модуль упругости | Коэффициент уплотнения |
| EVD, MN/m2 | EV2, MN/m2 | КУ | |
| Смешанный гравий GWМелкозернистый гравий GI | ≥60 | ≥120 | ≥1,03 |
| ≥50 | ≥100 | ≥1,00 | |
| ≥40 | ≥80 | ≥0,98 | |
| ≥35 | ≥70 | ≥0,97 | |
| Крупнозернистый гравий GE | ≥40 | ≥80 | ≥1,00 |
| Крупнозернистый песок SE | |||
| Смешанный песок SW | ≥35 | ≥70 | ≥0,98 |
| Мелкозернистый песок SI | ≥32 | ≥60 | ≥0,97 |
| Грунты смешанные и мелкой фракции | ≥25 | ≥45 | ≥1,00 |
| ≥15 | ≥30 | ≥0,97 | |
| ≥10 | ≥20 | ≥0,95 |
* — по данным Института по строительным материалам и инженерии грунта г.Ветцлар (Германия).
Плотность предварительно уплотненного грунта ρ можно оценить, зная коэффициент уплотнения Ку и его максимальную плотность ρmax, по формуле:
ρ = ρmax х Ку
Максимальная плотность грунта может быть определена по ГОСТ 22733-77
Комплект поставки ZFG-3.0
| Электронный динамический плотномер ZFG-3.0 | |

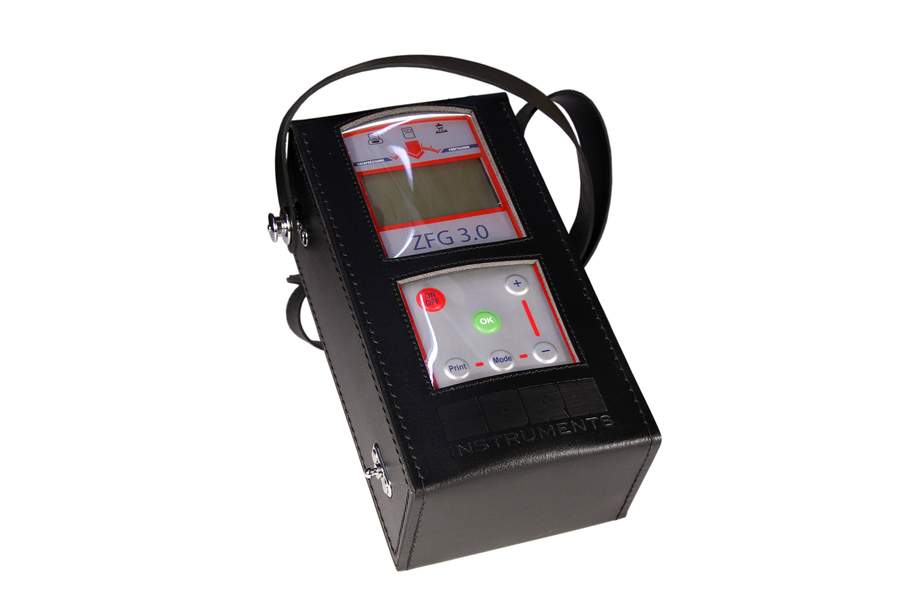

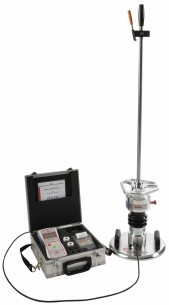

| Электронный динамический плотномер ZFG-3.0-10 | Комплект: устройство нагрузки 10 кг, нагрузочная плита, измерительный блок, карта памяти, футляр для измерительного блока. |
| Электронный динамический плотномер ZFG-3.0-10 GPS | Встроенный модуль GPS. Комплект: устройство нагрузки 10 кг, нагрузочная плита, измерительный блок, карта памяти, футляр для измерительного блока. |
| Дополнительные принадлежности | |

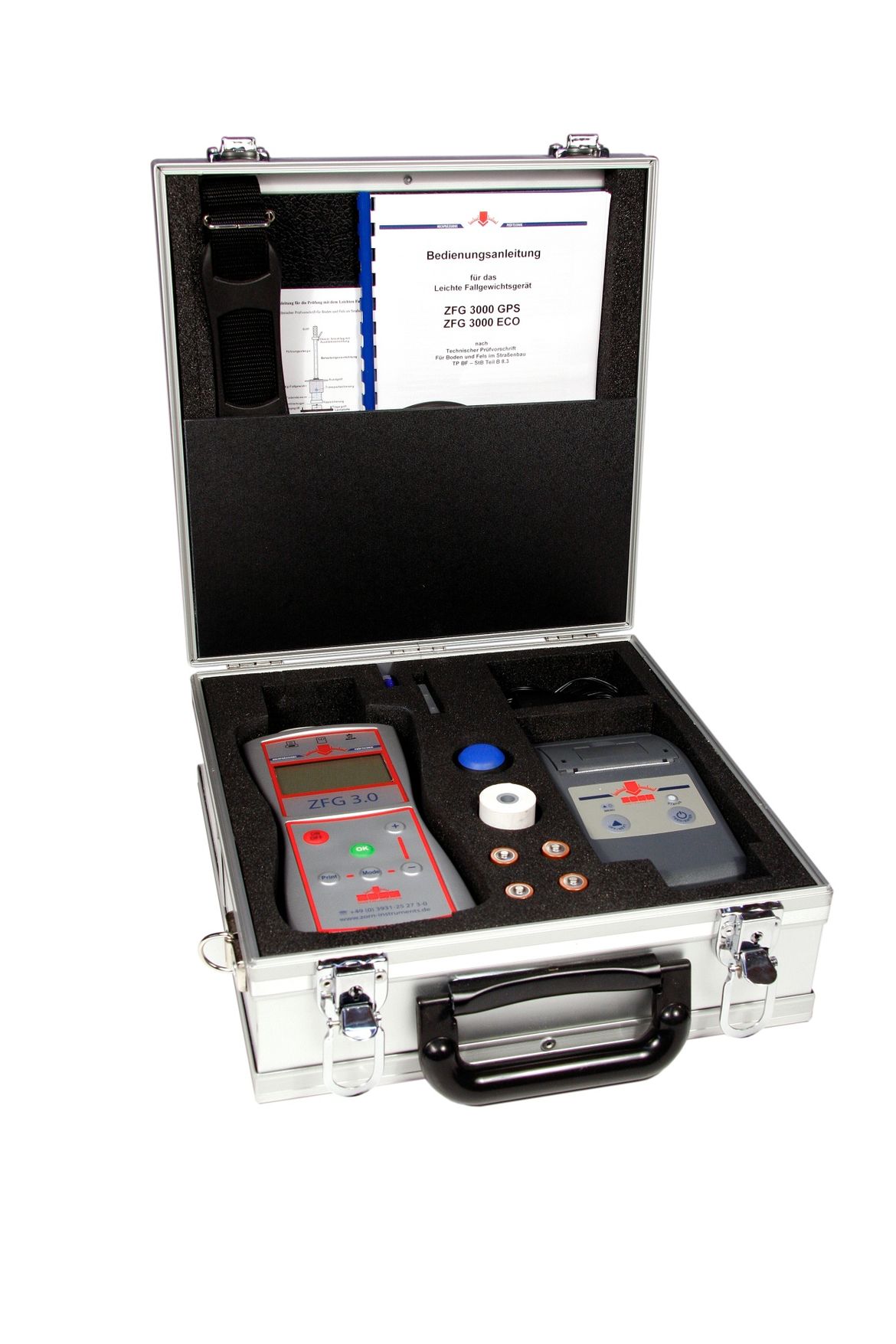

| Термопринтер | Термопринтер для ZFG-3.0 в комплекте с ЗУ и алюминиевым кейсом. |
| ПО для обработки данных | Программное обеспечение для Windows NT, 9x, 2000, XP, VISTA, Windows 7 для обработки полученных данных. |

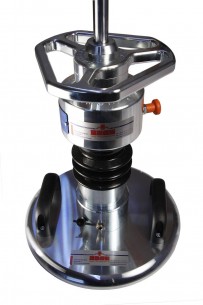

| Нагрузочное устр-во 10 кг | Нагрузочное устройство весом 10 кг с пружиной и фиксатором. |
| Нагрузочное устр-во 15 кг | Нагрузочное устройство весом 15 кг с пружиной и фиксатором. |
| Кейс | Специальный прочный кейс из аллюминия для транспортировки приборов ZFG с одним нагрузочным устройством. |

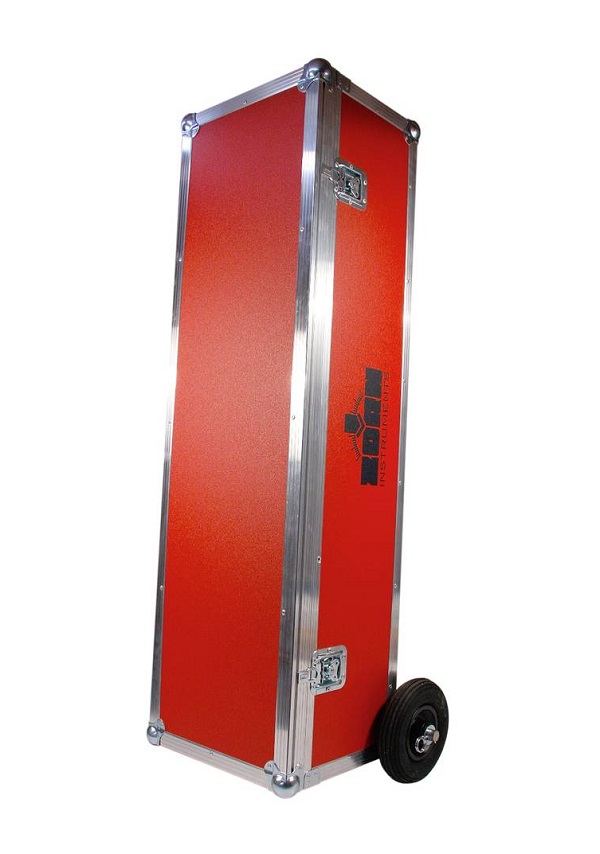

| Кейс с колесами | Специальный прочный кейс из аллюминия для транспортировки приборов ZFG с одним нагрузочным устройством. Оснащен двумя колесами для более удобной транспортировки. |
| Кейс для 2-х нагрузочных устройств | Специальный прочный кейс из аллюминия для транспортировки приборов ZFG с двумя нагрузочными устройствами. |
| Кейс с колесами для 2-х нагрузочных устройств | Специальный прочный кейс из аллюминия для транспортировки приборов ZFG с двумя нагрузочными устройствами. Оснащен двумя колесами для более удобной транспортировки. |

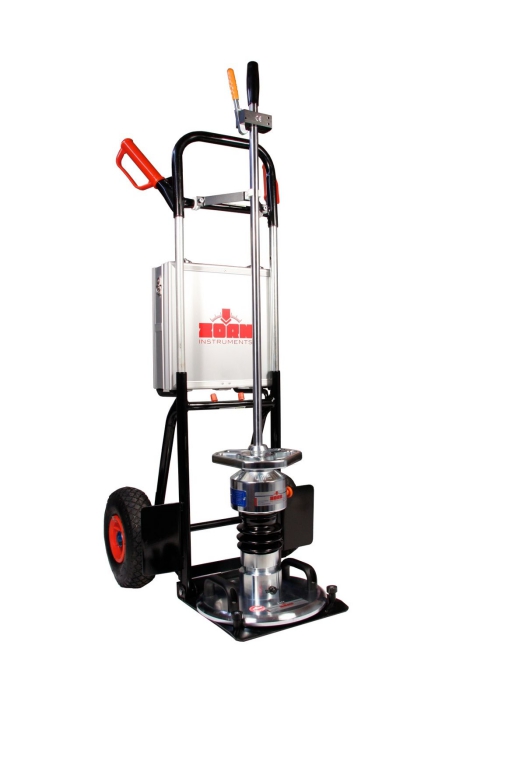

| Транспортировочная тележка | Специальная тележка, облегчающая перемещение плотномера ZFG между пунктами проведения замеров. |
| Магнитная подставка | Магнитная подставка для безопасной установки нагрузочного устройства. |
Дополнительные принадлежности (по заказу):
- Термопринтер.
- Транспортировочный кейс с колесами.
- Транспортная тележка, облегчающая перемещение инструмента между пунктами проведения замеров.
