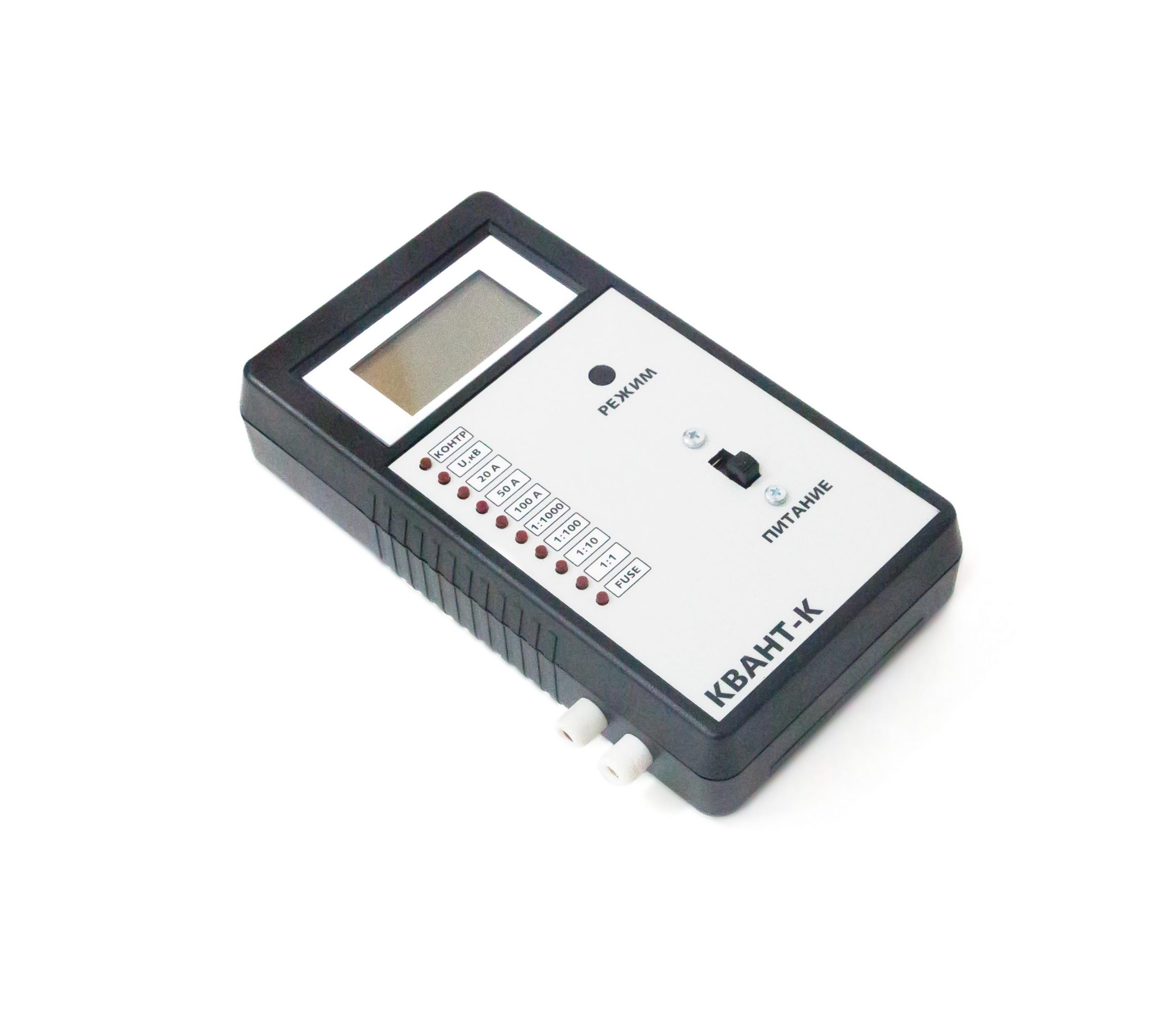

Прибор Квант-К
Загрузка...
Прибор Квант-К предназначен для контроля исправности приборов, мониторинга тока нагрузки и определения мест возникновения короткого замыкания на землю, поиска обрыва линии и повреждения изоляции в электросетях. Данное устройство используется оперативно-выездными бригадами при работах на воздушных линиях и РУ, а также в распределительных сетях на предмет дистанционного контроля тока нагрузки и напряжения в сетях 0,4 кВ, что позволяет обнаружить хищение электроэнергии в быту бесконтактным способом.
Прибор позволяет обнаружить места однофазного замыкания на землю в сетях 6-35 кВ с изолированной и компенсированной нейтралью.
Прибор оснащен специальной анти-бликовой системой индикации, которая обеспечивает беспрепятственную работу при ярком солнечным свете.
Устройство
Контрольный прибор определения замыканий Квант состоит из микроамперметра, магнитного датчика, встроенной электрической антенны. Также прибор оснащён усилителем, активным фильтром, преобразователем и логическим инвертором. Наличие напряжения в диапазоне 6-35 кВ определяется с помощью антенны, представляющей собой металлическую пластину и передающей сигнал на выходной преобразователь, и микроамперметром, который фиксирует и индицирует изменение тока, пропорциональное измеряемому напряжению.
Контроль нагрузки на воздушных линиях и определение мест однофазных замыканий на землю осуществляется при помощи магнитного датчика, измеряющего уровень высших гармоник тока нулевой последовательности, возникающих в цепи. Контроль предохранителей обеспечивается преобразователем и логическим инвертором, который с помощью светодиода сигнализирует об исправности предохранителя при появлении на выходе логического нуля.
Измерительный прибор питается от встроенных аккумуляторов.
Функции
- контроль исправности прибора Квант;
- определение наличия (или отсутствия) напряжения на воздушных линиях напряжением 6—35 кВ;
- контроль тока нагрузки, которая осуществляется на ВЛ линии 0,4—35 кВ;
- определение места возникновения короткого замыкания на землю в сетях напряжением 6—35 кВ и сигнализация замыкания;
- выявление места обрыва линии в сетях 6—35 кВ;
- определение местоположения опоры под напряжением 6—35 кВ;
- контроль целостности предохранителей и проверка исправности предохранителей (обесточенных) со световой сигнализацией;
- несколько пределов измерения позволяет подобрать оптимальный режим работы;
- выбор требуемого режима работы устройства осуществляется с помощью кнопки;
- возможность работы в полевых условиях.
Прибор Квант имеет режим контроля целостности предохранителей.
Прибор сигнализации замыканий является индикатором, поверка не требуется.
Технические характеристики Квант-К:
| 1. | Частота контролируемых высших гармонических составляющих, Гц | 550 |
| 2. | Чувствительность к магнитному полю, А/м, на частоте 550 Гц | не хуже 1,5×10-4 |
| 3. | Чувствительность к магнитному полю, А/м, на частоте 50 Гц | не хуже 1,5×10-2 |
| 4. | Чувствительность к электрическому полю, В/м, на частоте 50 Гц | не хуже 10 |
| 5. | Допустимое отклонение питающего напряжения от номинального значения | 5В ± 10% |
| 6. | Рабочий диапазон температур, оС | -20 … +40 |
| 7. | Габаритные размеры, мм | 180x100x40 |
| 8. | Масса с источником питания, кг | не более 0,5 |
| 9. | Средний потребляемый прибором ток, мА | не более 17 |
| 10. | Время непрерывной работы от батареи, ч | не менее 34 (при типе элемента alkaline) |
Комплект поставки Квант-К:
• прибор «Квант-К» — 1шт.;
• батарея Крона (9В) — 1шт. Возможность замены на другой тип аккумуляторных батарей;
• батарея CR 2032 — 1шт.;
• измерительные щупы;
• руководство по эксплуатации;
• паспорт.
