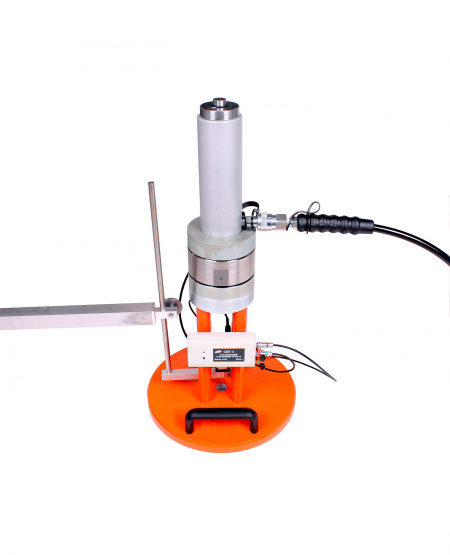

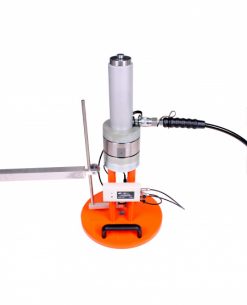

Прибор СПГ-1 для статического определения деформативности слоев дорожной одежды
Прибор предназначен для определения показателей деформативности конструктивных слоев дорожной одежды из несвязных материалов и грунтов земляного полотна с использованием методов, приведенных в...
Загрузка...
850000 руб.RUB
Прибор предназначен для определения показателей деформативности конструктивных слоев дорожной одежды из несвязных материалов и грунтов земляного полотна с использованием методов, приведенных в документах ГОСТ Р 59866 и DIN 18134.
Прибор используется в дорожном строительстве при контроле качества уплотнения грунтов земляного полотна и дополнительных слоев оснований автомобильных дорог, аэродромов и прочих земляных сооружений.
Преимущества СПГ-1
- Прецизионное измерение силы нагружения и осадки грунта с передачей измеренных данных в регистрирующее устройство по беспроводному интерфейсу связи
- Магнитный шарнирный упор для быстрого крепления к противовесу
- Нагрузка и разгрузка осуществляются с помощью промышленной гидравлической помпы с быстроразъемным соединением рукава высокого давления РВД
- Прямое измерение осадки грунта в измерительном туннеле дискового штампа
- Набор вставных удлинителей между поршнем гидравлической системы нагружения и противовесом
- Набор вставных удлинителей между поршнем гидравлической системы нагружения и противовесом
- Беспроводной интерфейс связи Bluetooth с планшетным компьютером. Дальность устойчивого соединения — не менее 10 м — делает прибор максимально удобным в применении при использовании в полевых условиях
- Быстрая и простая настройка параметров измерительного процесса
- Простое управление измерительным процессом с использованием визуальных и звуковых подсказок оператору
- Автоматическое сохранение, вычисление и архивирование результатов
- Возможность импортирования результатов измерений на другое мобильное устройство
- Автоматическая подготовка отчетных документов по результатам испытаний
- Низкие эксплуатационные расходы
- Крепкая деревянная транспортная тара для надежного хранения и транспортировки элементов прибора
Основные функции
- Измерение силы нагружения и перемещения (осадки) нагрузочной плиты
- Определение характеристик деформативности грунта по ГОСТ Р 59866
- В основе работы прибора использован метод статического нагружения испытываемого участка грунта дисковым штампом, с созданием циклической ступенчатой вертикальной нагрузки на штамп
Сущность метода нагружения – последовательная нагрузка и разгрузка участка грунта круглой металлической пластиной с помощью гидравлической помпы и внешнего давления. Проводятся два цикла в процессе которых информация, полученная с помощью измерительных датчиков, передается по радиоканалу в регистрирующее устройство (планшетный компьютер). В завершении двух циклов измерений на планшетном компьютере вычисляются:
- модули деформации Ev1 и Ev2 – показатели несущей способности грунта;
- отношение Ev2/Ev1 – показатель степени уплотнения грунта;
- модуль упругости Ey.
Протокол испытаний в формате PDF и журнал испытаний в формате xslx по форме соответствуют документам, рекомендованным ГОСТ Р 59866.
Технические характеристики СПГ-1:
| Разрешающая способность при измерении силы, Н | 1 |
| Пределы допускаемой относительной погрешности измерения силы, % | ±1,0 |
| Диапазон измерения перемещения, мкм | 0…15,0 |
| Разрешающая способность при измерении перемещения, мкм | 1 |
| Пределы допускаемой абсолютной погрешности измерения перемещения, мкм | ±10 |
| Диапазоны показания показателей деформативности грунтов: | |
| — статического модуля упругости, МПа | 10…250 |
| — модулей деформации при первичном и вторичном нагружениях, МПа | до 250 |
| — показателей уплотнения грунта | до 4 |
| Интерфейс связи с мобильным устройством | Bluetooth 5.0 (BLE) |
| Питание электронного блока прибора, В: | |
| — от встроенного аккумулятора | 3,7±0,5 |
| — от внешнего источника питания (зарядное устройство, блок автономного питания) | 5±0,25 |
| Емкость, используемого аккумулятора, мА*ч | 5000 |
| Потребляемая мощность, Вт, не более | 1,0 |
| Время непрерывной работы, ч, не менее | 24 |
| Условия эксплуатации: | 5000 |
| — температура окружающей среды, С | +5…+35 |
| — относительная влажность при температуре плюс 25 С и более низких температурах, без конденсации влаги, % | до 90 |
| — атмосферное давление, кПа | 84…106,7 |
| Габаритные размеры (длина х ширина х высота), мм | 3210х510х940 |
| Масса прибора (с нагрузочной плитой 300 мм), кг, не менее | 45 |

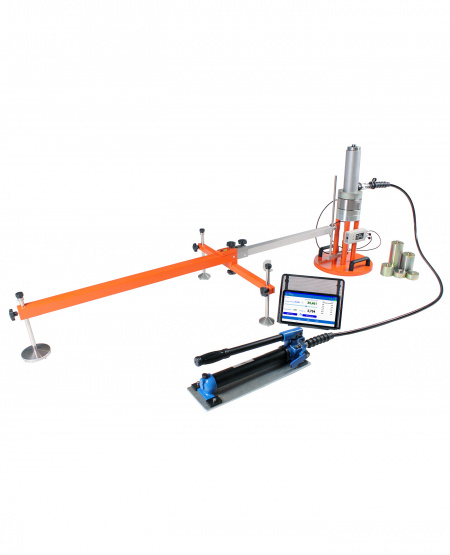

Комплект поставки СПГ-1:
- Нагрузочная плита 300 мм
- Нагрузочная плита 600 мм*
- Нагрузочная плита 762 мм*
- Устройство для измерения нагрузки в сборе с силоизмерительным датчиком (держатель тензодатчика, тензодатчик, подставка домкрата)
- Устройство для измерения нагрузки в сборе с силоизмерительным датчиком (держатель тензодатчика, тензодатчик, подставка домкрата)
- Набор насадок-удлинителей (25, 50, 100 и 150 мм)
- Магнитный шарнирный упор
- Устройство для измерения осадки нагрузочной плиты (консоль прогибомера)
- Датчик измерения деформации (перемещения)
- Электронный блок измерителя статического модуля упругости грунтов «СПГ-1»
- Планшетный компьютер с операционной системой «Андроид» и установленным приложением
- Зарядное устройство USB
- Блок автономного питания
- Кабель USB A-mini-B
- Кабель USB A-type C
- Программа связи с ПК на «Flash-визитке»
- Руководство по эксплуатации
- Кейс
- Транспортный ящик №1
- Транспортный ящик №2
