Прибор уплотнения асфальтобетона по схеме Маршалла ПМА-МГ4
Загрузка...
Прибор уплотнения асфальтобетона по схеме Маршалла ПМА-МГ4 предназначен для подготовки цилиндрических образцов асфальтобетона методом ASTM D 6926 «Стандартный метод испытаний. Метод подготовки цилиндрических образцов с использованием установки Маршалла» который входит в комплекс стандартов, нормирующих метод объемного проектирования асфальтобетонных смесей в Российской Федерации ГОСТ Р 58406.9-2019.

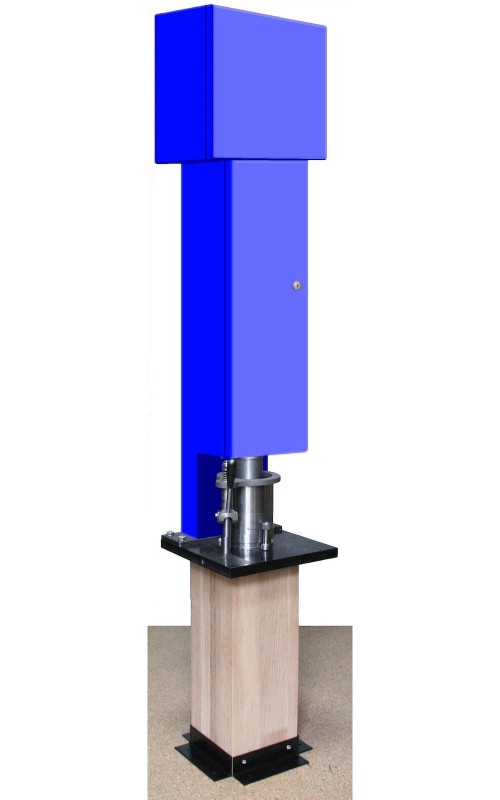

Прибор состоит из пульта управления и механического устройства. Механическое устройство состоит из ударника, стальной квадратной пластины, на которой фиксируется форма, и деревянной подставки. Подставка изготовлена из древесины твердых пород. Установка позволяет формовать образцы диаметром 4” (101,6 мм).

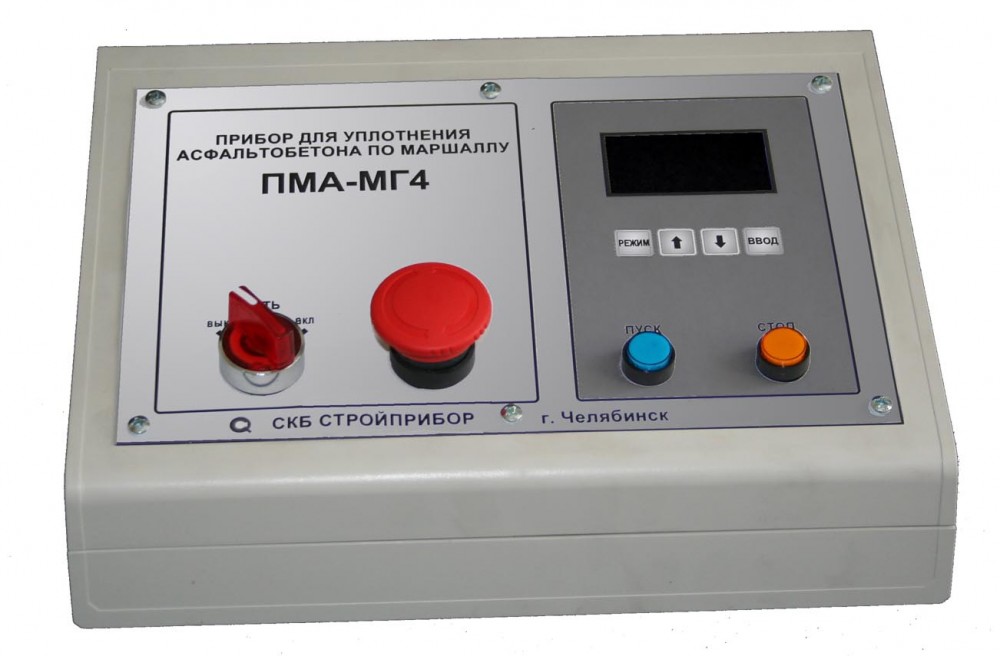

На пульте управления размещены: ЖК-дисплей, шесть клавиш управления, а так же выключатель питания и кнопка аварийной остановки. На задней стенке пульта управления расположены разъемы для подключения механического устройства, сетевого кабеля с трехполюсной вилкой «Евро», а также разъем USB.
Принцип работы прибора заключается в подъеме и сбросе груза на уплотняемый материал с постоянной высоты, с автоматическим отсчетом количества ударов. Количество ударов и частота ударов задается с пульта управления. Прибор автоматически отключает механическое устройство после заданного количества ударов.
Технические характеристики ПМА-МГ4:
| Количество воспроизводимых ударов | от 1 до 99 | |
| Масса падающего груза, г | 4535 ± 15 | |
| Высота падения груза, мм | 457,2 ± 1,5 | |
| Диаметр наковальни, мм | 101,2 – 0,2 | |
| Высота формы для образца асфальтобетона, мм | 87,4 ± 0,5 | |
| Внутренний диаметр формы для образца асфальтобетона, мм | 101,6 + 0,2 | |
| Частота падения груза, ударов в минуту | от 20 до 60 | |
| Питание от сети переменного тока: − напряжение, В − частота, Гц |
220±11 50±2 |
|
| Потребляемая мощность, Вт, не более | 200 | |
| Габаритные размеры (Д×Ш×В), мм, не более | 310×310×1850 | |
| Масса, кг, не более | 88 | |
| Средний срок службы, лет, не менее | 10 | |
Пульт управления, механическое устройство, основание формы, цилиндрическая часть формы, удлинительное кольцо, съемный упор, захват, кабель соединительный, штыковка, шумоизолирующий бокс (по спецзаказу), руководство по эксплуатации, методика аттестации.
