Приспособление для термитной сварки проводов ПТСП – это устройство для термитной сварки сталеалюминиевых проводов сечением от 10 до 700 кв. мм.
С помощью приспособления для термитной сварки осуществляют сварку медных и сталеалюминевых проводов в строительстве и ремонте высоковольтных линий электропередач.
Приспособление для термитной сварки проводов ПТСП бывает двух модификаций – ПТСП-1 (УПП-1) и ПТСП-2:

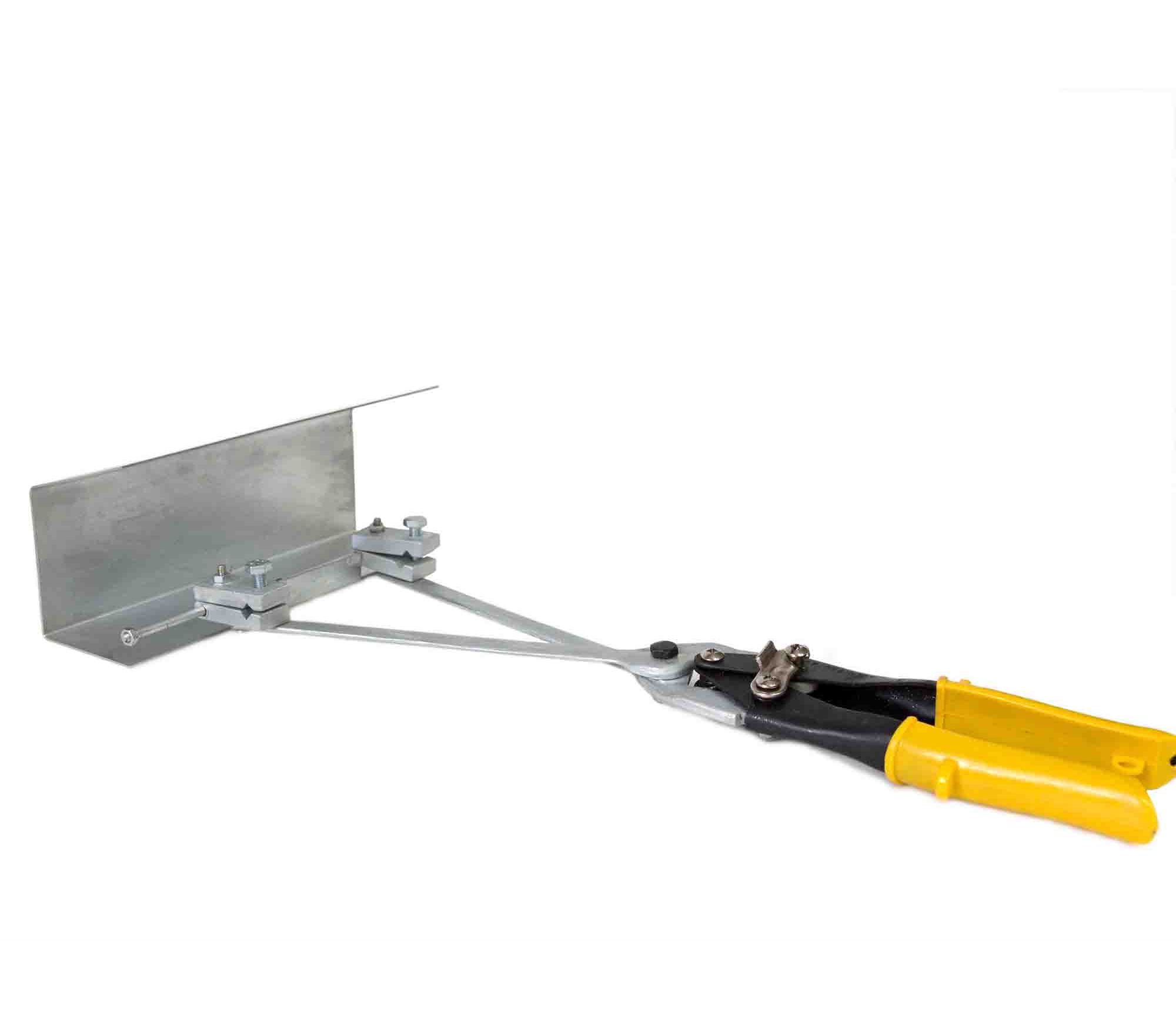

УПП-1 — упрощенный вариант приспособления для сварки ПТСП-2. УПП-1 представляет собой клещи для сварки с защитным откидным корпусом и зажимным устройством. Сварка осуществляется при помощи сварочных клещей и термитного патрона (либо термошашки). Для этого концы свариваемых проводов заводят в термопатрон и закрепляют при помощи винтов зажимного устройства. Термопатрон поджигают термитной спичкой, а затем в целях безопасности закрывают откидным корпусом. Через пару минут рукоятки сварочных клещей сжимают. После того как место сварки остынет, его очищают, удаляя образовавшийся шлак, а сваренные провода освобождают из сварочных клещей.
Сварка проводов при помощи приспособления для термитной сварки ПТСП осуществляется только работниками, которые прошли обучение методам термитной сварки и которые способны выполнять ее самостоятельно.
Наименование параметров | УПП-1 (ПТСП-1)
|
Наибольшее сечение свариваемых проводов, мм2 | 40 |
Наименьшее сечение свариваемых проводов, мм2 | 4 |
Наибольший ход подвижных зажимов (суммарный), мм | 70 |
Габаритные размеры, мм: | |
длина | 480 |
ширина | 200 |
высота | 70 |
Масса, не более, кг | 0,9 |
