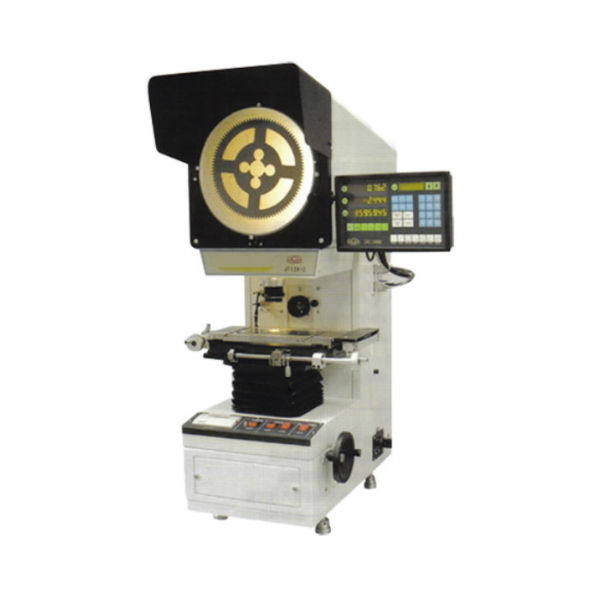

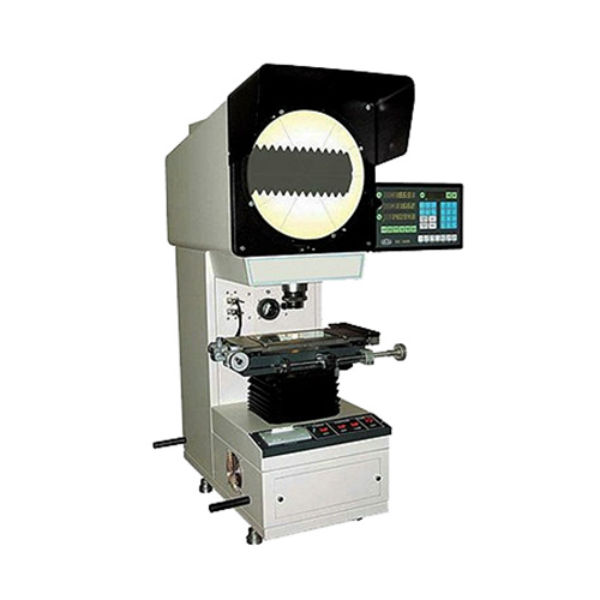

Цифровой измерительный проектор JT12A-B является точным оптическим прибором, который предназначен для измерения изделий различной формы со сложными очертаниями и поверхностью. К данным изделиям относятся фасонные фрезы, шестерни, метчики, кулачковые шайбы, лекала, перфорированные заготовки, а также различные резцы и инструменты.

Цифровой измерительный проектор JT12A-B позволяет проводить следующие виды измерений:

  • Сопоставление измерений со «стандартным изображением»

Данный способ является наиболее распространенным и может применяться как с подсветкой, так и освещением отображения. Он обычно используется для исследования рабочих образцов малого размера, а также изделий сложной формы. Обеспечивается быстрое и точное измерение различных параметров образца.

  • Измерения с использованием системы считывания координат X или Y рабочего стола

Данный способ измерений основан на перемещении рабочего стола по осям X или Y с отображением значения смещения на экране.

  • Непосредственное измерение увеличенного изображения образца на проекционном экране с помощью стеклянной шкалы

Подобный вид измерений более прост и удобен, но он может использоваться только при измерении некоторых частей исследуемого образца.

  • Измерение угла посредством поворота проекционного экрана
Диаметр экрана 300 мм
Угол поворота 0° — 360°
Шкала индикатора поворота 1′
Погрешность при повороте 6′
Питание 220В, 50 Гц
Передача данных RS232

Объектив

Кратность увеличения 10х 20х 50х 100х
Область обзора на объекте 30 мм 15 мм 6 мм 3 мм
Рабочее расстояние 75 мм 69 мм 26 мм 26 мм
Погрешность увеличения 0.08%

Примечание: В стандартной комплектации с прибором поставляется 10х объектив и 10х полупрозрачное зеркало.

Рабочий стол

Площадь рабочего стола 340х152 мм
Координата X 0-150 мм, дискретность 0,01 мм
Координата Y 0-50 мм, дискретность 0,01 мм
Координата Z 80 мм (фокусное расстояние)
Погрешность (4+40L) um, где: L—длина, которая должна быть измерена в м

Источник света

Освещение по контору Вольфрамовая галогенная лампа 12В, 100Вт
Освещение поверхности  Вольфрамовая галогенная лампа 24В, 150Вт
