Приборы для измерений шероховатости поверхности ИШП (далее — приборы, профилометры) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов. Прибор предназначен для измерения и оценки текстуры поверхности и должен использоваться только в этих целях. Прибор применим для измерения поверхностей всех видов металлов и неметаллов.
Принцип действия приборов основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором приборов.
При проведении измерений приборы устанавливаются на измеряемую поверхность. Датчик, расположенный внизу приборов, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее. Профилометр совместим со стандартами ISO, DIN, ANSI и JIS и широко используется на производстве для измерения шероховатости поверхности различных деталей, обработанных машиной, расчёта соответствующих параметров в соответствии с выбранными условиями измерения и чёткого отображения всех параметров измерения.
Приборы выпускаются в трёх модификациях ИШП-6100, ИШП-210 и ИШП-110, отличающихся техническими и метрологическими характеристиками. Все приборы для измерений шероховатости поверхности комплектуются установочными мерами шероховатости поверхности (сравнения), необходимыми для подготовки приборов к измерениям.

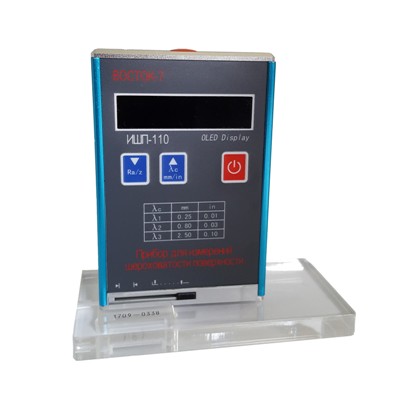

Приборы модификации ИШП-110 предназначены для измерений параметров шероховатости плоских, наклонных и наружных поверхностей изделий, в т.ч. валов, цилиндров.
Отличительные особенности модификации ИШП-110:
- Измеряет 4 параметра шероховатости поверхности: Ra; Rz; Rq и Rt.
- Рабочий режим эксплуатации — при положительных и отрицательных температурах окружающей среды.
- Питание приборов осуществляется от встроенного аккумулятора.
- Ручное или автоматическое (через 10 минут после последнего нажатия клавиши) выключение.
- Высокоскоростные процессоры DSP для быстрых расчётов и матричный OLED дисплей для чёткой работы в различных условиях температуры и освещённости.
- Прочный, легко моющийся алюминиевый корпус для долговременной службы прибора.
- Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора.
- Измерения в метрической (СИ, µm) и английской (µin) системах мер.
- Возможность связи с компьютером для передачи данных статистики, печати и анализа с помощью кабеля и программного обеспечения для интерфейса RS 232C (дополнительная опция).
Приборы для измерений шероховатости поверхности в трёх модификациях ИШП-6100; ИШП-210 и ИШП-110 являются средством измерений, зарегистрированным в Государственном реестре СИ России под № 76028-19, межповерочный интервал 2 (два) года.
ВАЖНО! Международными стандартами предписывается проверять правильность показаний прибора на мерах шероховатости перед каждой рабочей сменой, а если в течение рабочей смены производится большое количество измерений шероховатости — то после каждой крупной серии таких измерений
| Наименование характеристики | Значение |
| Модификация | ИШП-110 |
| Измеряемые параметры шероховатости | Ra, Rz, Rq, Rt |
| Фильтр | RC |
| График | |
| Диапазон измерений:
— по параметру Ra, мкм — по параметру Rz, мкм — Ось X (горизонтальная), мм |
от 0,1 до 15,0 от 0,1 до 50,0 |
| Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная), мкм | |
| Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, % | ±10 |
| Относительное СКО результатов измерений, %, не более | 7 |
| Диапазон вертикального перемещения щупа (ось Z — вертикальная), мкм | — |
| Радиус кривизны щупа, мкм | 10 |
| Измерительное усилие, мН | 50 |
| Отсечка шага, мм | 0,25; 0,8; 2,5 |
| Длина оценки | 1,25; 4,0 мм |
| Скорость перемещения щупа, мм/с
— на базовой длине 0,25 мм — на базовой длине 0,8 мм — на базовой длине 2,5 мм |
0,135 0,5 1,0 |
Основные технические характеристики:
| Наименование характеристики | Значение |
| Модификация | ИШП-110 |
| Автоотключение прибора, мин. | 10 |
| Питание | Встроенная 3,7 V литиево-ионная батарея, зарядное устройство от сети 220 V через USB-кабель |
| Длительность непрерывной работы, ч | ≥13 |
| Габаритные размеры (длина × ширина × высота), мм, не более | 70×24×106 |
| Масса, г, не более | 200 |
| Условия эксплуатации: | |
| Температура окружающей среды, °С | –20…+50 |
| Относительная влажность воздуха, % | 30…90 |
| Срок службы, лет, не менее | 5 |
| Базовая комплектация (включена в стоимость прибора): | ||
| Наименование | Обозначение | Количество |
| Прибор для измерений шероховатости | ИШП-110 | 1 шт. (по заказу) |
| Установочная (настроечная) мера шероховатости поверхности, параметр Ra | — | 1 шт. |
| Принадлежности | — | 1 компл. |
| Программное обеспечение | — | 1 компл.* |
| Руководство по эксплуатации:
— для модификации ИШП-6100 — для модификации ИШП-210 — для модификации ИШП-110 |
26.51.66.190-012-11548758-18 РЭ 26.51.66.190-014-11548758-18 РЭ 26.51.66.190-013-11548758-18 РЭ |
1 экз. |
| Упаковочный кейс | — | 1 шт. |
| Методика поверки | РТ-МП-5411-445-2019 | 1 экз. |
| * — только для модификации ИШП-210 | ||
| Дополнительная комплектация (по заказу): | ||
| Установочная (настроечная) мера шероховатости поверхности (сравнения) Ra | (по заказу) | |
| Программное обеспечение (для модификации ИШП-6100; ИШП-110); | ПО | (по заказу) |
| Датчик СРП-100 (для модификации ИШП-6100; ИШП-110; ИШП-210); | СРП-100 | (по заказу) |
| Датчик СРП-110 (для модификации ИШП-210); | СРП-110 | (по заказу) |
| Датчик СРП-120 (для модификации ИШП-210); | СРП-120 | (по заказу) |
| Измерительный штатив СРС-1 (для модификации ИШП-210) | СРС-1 | (по заказу) |
