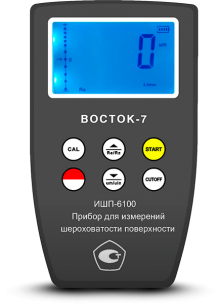

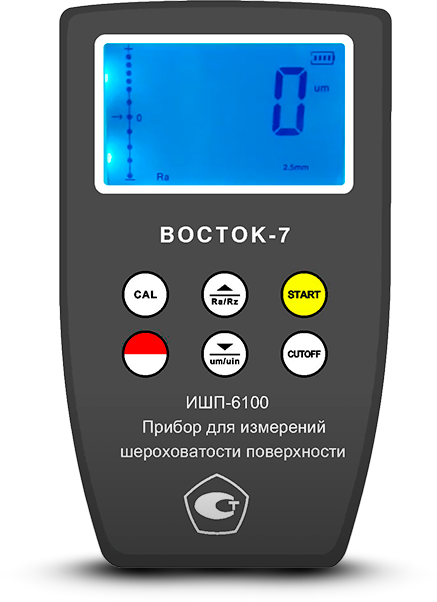

Профилометр ИШП-6100 — Измеритель Шероховатости
Загрузка...
Измеритель шероховатости поверхности ИШП-6100 предназначен для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов. Профилометр ИШП-6100 предназначен для измерения и оценки текстуры поверхности и должен использоваться только в этих целях. Профилометр ИШП-6100 применим для измерения поверхностей всех видов металлов и неметаллов. Принцип действия измерителя основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором прибора. При проведении измерений измеритель шероховатости ИШП-6100 устанавливается на измеряемую поверхность. Датчик, расположенный внизу прибора, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее.
Измеритель шероховатости ИШП-6100 совместим со стандартами ISO, DIN, ANSI и JIS и широко используется на производстве для измерения шероховатости поверхности различных деталей, обработанных машиной, расчёта соответствующих параметров в соответствии с выбранными условиями измерения и чёткого отображения всех параметров измерения. Приборы выпускаются в трёх модификациях ИШП-6100, ИШП-210 и ИШП-110, отличающихся техническими и метрологическими характеристиками.
Измеритель шероховатости поверхности ИШП-6100. Особенности:
- Измеряет 2 параметра шероховатости поверхности: Ra и Rz;
- Рабочий режим эксплуатации: только при положительной температуре окружающей среды;
- Питание приборов осуществляется 4 сменными батарейками (аккумуляторами) тип АА;
- Ручное или автоматическое (через 5 минут после последнего нажатия клавиши) выключение;
- Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора;
- Измерения в метрической (СИ) и английской системах мер;
- Возможность связи с компьютером для передачи данных статистики, печати и анализа с помощью дополнительного ПО;
- Профилометр внесен в реестр средств измерений и поставляется с поверкой.
| Наименование характеристики | Значение |
| Модификация | ИШП-6100 |
| Измеряемые параметры шероховатости | Ra, Rz |
| Фильтр | RC |
| График | |
| Диапазон измерений:
— по параметру Ra, мкм — по параметру Rz, мкм — Ось X (горизонтальная), мм |
от 0,1 до 10,0 от 0,1 до 50,0 |
| Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная), мкм | |
| Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, % | ±10 |
| Относительное СКО результатов измерений, %, не более | 7 |
| Диапазон вертикального перемещения щупа (ось Z — вертикальная), мкм | — |
| Радиус кривизны щупа, мкм | 10 |
| Измерительное усилие, мН | 16 |
| Отсечка шага, мм | 0,25; 0,8; 2,5 |
| Длина оценки | 12,5 мм |
| Скорость перемещения щупа, мм/с
— на базовой длине 0,25 мм — на базовой длине 0,8 мм — на базовой длине 2,5 мм |
0,135 0,5 1,0 |
Основные технические характеристики:
| Наименование характеристики | Значение |
| Модификация | ИШП-6100 |
| Автоотключение прибора, мин. | 5 |
| Питание | 4 x 1,5 V батареи или аккумуляторы тип АА |
| Длительность непрерывной работы, ч | ≥10 |
| Габаритные размеры (длина × ширина × высота), мм, не более | 80×30×128 |
| Масса, г, не более | 280 |
| Условия эксплуатации: | |
| Температура окружающей среды, °С | 0…+50 |
| Относительная влажность воздуха, % | 30…80 |
| Срок службы, лет, не менее | 5 |
| Базовая комплектация (включена в стоимость прибора): | ||
| Наименование | Обозначение | Количество |
| Прибор для измерений шероховатости | ИШП-6100; | 1 шт. |
| Установочная (настроечная) мера шероховатости поверхности, параметр Ra | — | 1 шт. |
| Принадлежности | — | 1 компл. |
| Руководство по эксплуатации:
— для модификации ИШП-6100
|
26.51.66.190-012-11548758-18 РЭ
|
1 экз. |
| Упаковочный кейс | — | 1 шт. |
| Методика поверки | РТ-МП-5411-445-2019 | 1 экз. |
| Дополнительная комплектация (по заказу): | ||
| Установочная (настроечная) мера шероховатости поверхности (сравнения) Ra | (по заказу) | |
| Программное обеспечение (для модификации ИШП-6100; ИШП-110); | ПО | (по заказу) |
| Датчик СРП-100 (для модификации ИШП-6100; ИШП-110; ИШП-210); | СРП-100 | (по заказу) |
| Датчик СРП-110 (для модификации ИШП-210); | СРП-110 | (по заказу) |
| Датчик СРП-120 (для модификации ИШП-210); | СРП-120 | (по заказу) |
| Измерительный штатив СРС-1 (для модификации ИШП-210) | СРС-1 | (по заказу) |
