Программно-аппаратный комплекс USStudio-2 для паспортизации ПЭП

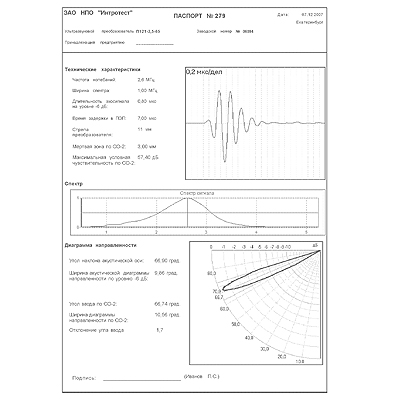

Программно-аппаратный комплекс Ultrasonic Studio (USStudio) — это программно-аппаратный комплекс, предназначенный для измерения параметров пьезоэлектрических преобразователей (ПЭП), формирования паспорта ПЭП и работы с базой данных паспортов. Данный комплекс обладает широкими возможностями при работе с паспортами. Помимо стандартных функций, таких как просмотр, печать, поиск, сортировка и редактирование паспорта, реализованы дополнительные функции, такие как: автоматизация процесса проведения поверки, гибкое управление разделами паспорта, а также возможность создания паспорта на основе имеющегося.

Комплекс позволяет измерять и рассчитывать следующие параметры:

• для прямых ПЭП (контактных, иммерсионных, щелевых, совмещенных, раздельно-совмещенных) — спектр эхо-сигнала на СО, частоту максимума спектра, ширину спектра;
• для наклонных ПЭП (контактных, щелевых, совмещенных, раздельно-совмещенных) — спектр эхо-сигнала на СО, частоту максимума спектра, ширину спектра, акустическую задержку; диаграмму направленности, угол ввода, ширину диаграммы направленности, условную чувствительность;
• диапазон частот — 1 — 15 МГц.

Состав комплекса USStudio-2:

­- ультразвуковая измерительная плата;
— программа USStudio.

Ультразвуковая плата устанавливается в слот компьютера. После установки ПО, которое может работать в среде Windows 2000, XP комплекс готов к работе.

Комплектация комплексов для паспортизации ПЭП:

-Комплект поставки №1:

• Электронный блок;
• Координатное устройство;
• Программа USStudio.

-Комплект поставки №2:

• Электронный блок;
• Координатное устройство;
• Программа USStudio;
• Стандартные образцы СО-2, СО-3;
• СОП 5, 6, 7, 8.

-Комплект поставки №2:

• Электронный блок;
• Координатное устройство;
• Программа USStudio;
• Стандартные образцы СО-2, СО-3;
• СОП 5, 6, 7, 8;
• Настольная иммерсионная ванна.
