Тип оборудования: видеоскоп, видеоэндоскоп, эндоскоп, прибор неразрушающего ультразвукового контроля
Производитель: Olympus, США (Япония)
Описание: Прибор для визуального контроля и промышленной эндоскопии.
Гарантия на видеоскоп iplexfx: 1 год.

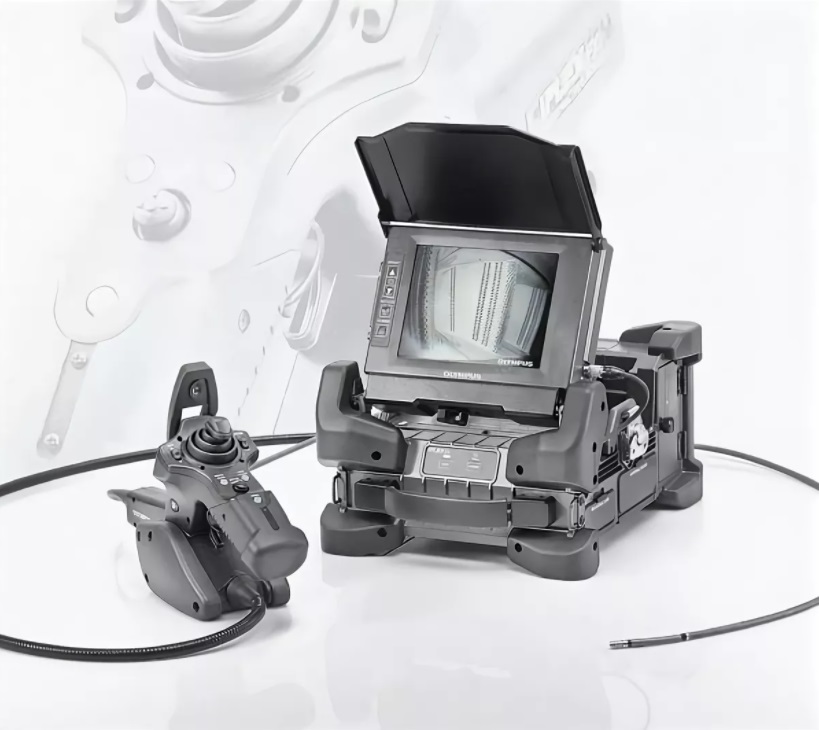

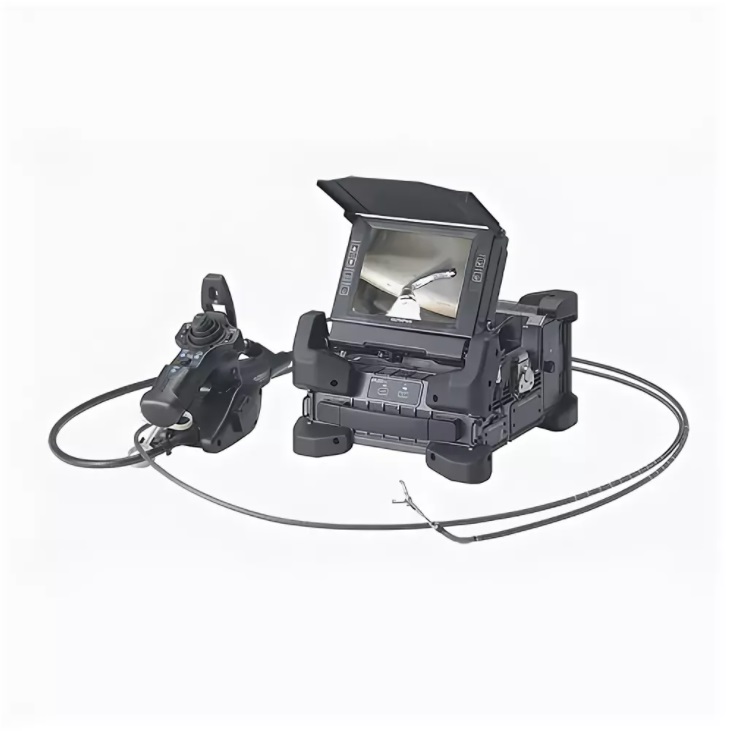

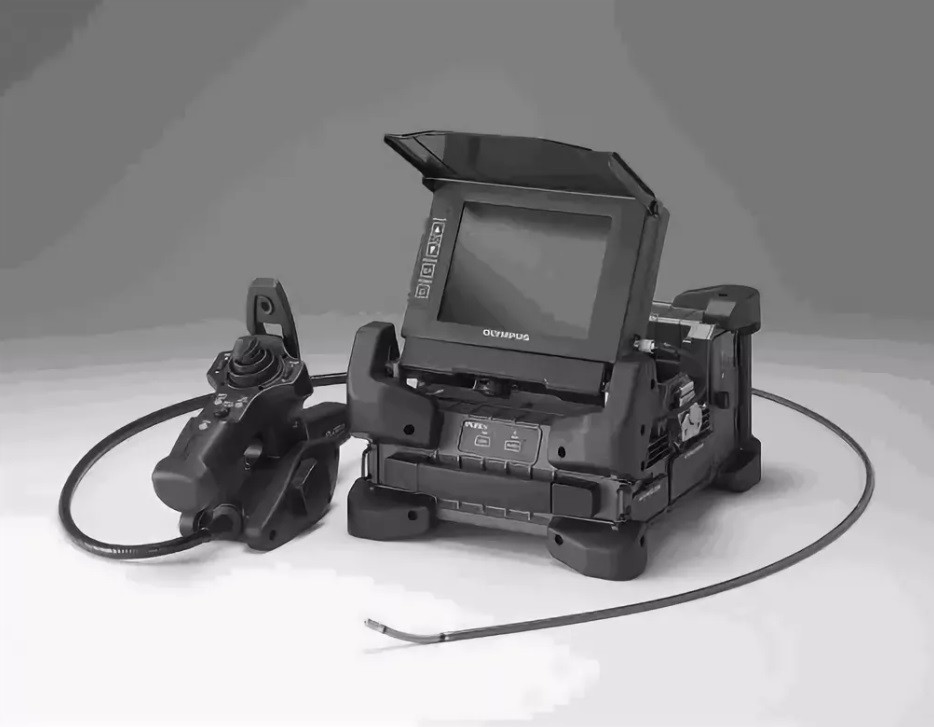

Видеоэндоскоп Iplex FX представляет видеоскопическую систему, которая совмещает в себе портативность с производительностью, модульность и надежностью, простоту в работе и широкие функциональные возможности.

Новая видеоскопическая система IPLEX FX.

Преимущества видеоскопа IPLEX FX

I. Компактный и прочный видеоскоп
Рассчитан на то, чтобы выдерживать удары и падения в условиях промышленной эксплуатации. Конструкция видеоскопа IPLEX FX обеспечивает всей системе повышенную надежность — у прибора ударопрочный корпус и вольфрамовая защитная оплетка зонда. Повышение прочности и износостойкости механических узлов позволило создать исключительно надежный и долговечный видеоскоп.

  • Литой корпус из магниевого сплава обеспечивает ударопрочность.
    Корпус системного блока IPLEX FX изготовлен из легкого и прочного магниевого сплава. Магниевые сплавы широко применяются в качестве материала шасси современных промышленных электронных приборов, обеспечивая легкость, прочность и хороший теплоотвод. Углы корпуса системного блока надежно защищены от ударов резиновыми амортизаторами.
    Видеоскоп IPLEX FX выдержал тест на многократное падение с высоты 1,2 м, в соответствии со стандартом MIL-STD 810F (Стандарт Министерства обороны США). Для уменьшения ударных нагрузок углы корпуса защищены резиновыми амортизаторами. Центральным элементом, обеспечивающим механическую прочность конструкции IPLEX FX, является сверхпрочный литой корпус из магниевого сплава. Повышенная прочность корпуса обеспечивает надежную защиту от повреждений внутренних деталей и электронных узлов.
  • Износоустойчивая рабочая часть.
    Самым важным компонентом любого промышленного эндоскопа является его рабочая часть (зонд). Она обеспечивает удобный доступ в зону осмотра, который часто проводится через отверстия с острыми кромками и абразивными поверхностями. Рабочая часть видеоскопа IPLEX FX является разработкой Olympus, имеет повышенную защищенность от смятия и среза, втрое более износостойка, чем ранее выпускавшиеся модели. Усиление «рубашки» рабочей части выполнено без ущерба для гибкости и легкости проводки через наиболее сложные места. Как и во всех изделиях IPLEX, рабочая часть IPLEX FX спроектирована с переменной по длине жесткостью Olympus Tough TaperFlex для обеспечения максимальной гибкости зонда по направлению к его дистальному концу.
    Выпускаются три варианта наружных диаметров рабочих частей (зондов) IPLEX FX: 6,0 мм, 4,0 мм, а также 6,2 мм с внутренним рабочим каналом (диаметры зондов IPLEX определены как диаметры отверстий, через которые может пройти зонд).
    — Внутри рабочей части проходят только электрические проводники и механические тяги, волоконная оптика при светодиодной подсветке полностью отсутствует.
    — Спираль TaperFlex обеспечивает переменную гибкость для обеспечения максимальной маневренности и устойчивости перемещения зонда.
    — Конструкция изгибающейся части позволяет проходить изгибы с минимальным радиусом, жесткие участки зонда максимально укорочены.
    — Высокая плотность наружной оплетки для максимальной износостойкости и прочности.

II. Универсальный видеоэндоскоп. Работает где угодно.

Дождь, снег, песок пустыни, пыльный цех, частые перевозки с места на место. Система IPLEX FX рассчитана на работу в самых трудных условиях.
Портативность и надежность видеоскопов Olympus позволяет использовать эти приборы для решения новых задач, ранее не считавшихся «традиционными» сферами применения эндоскопии. С видескопом IPLEX FX Вы можете работать в очень жестких условиях.

Настоящая портативность — компактный, легкий, с питанием от батарей.
Питание к системе FX подается от установленной внутри сменной литий-ионной батареи, обеспечивающей более двух часов работы.Компактные размеры видеосистемы IPLEXFX делают мобильную работу реальностью — систему можно либо повесить за ремень на плечо, либо установить ее в удобном месте прямо на объекте, а резиновые уголки удерживают ее от падения во время проведения осмотра.

Широкий рабочий диапазон температур.
Зонды системы FX обладают повышенной термостойкостью для использования в условиях высоких температур — в данный момент до +100°C (210°F), это означает, что контроль может проводиться быстрее, сокращается время на остывание осматриваемого изделия. Зонды дополнительно оснащены встроенным датчиком температуры, который выводит на экран два вида предупрежденийо перегреве и позволяет избежать повреждения зонда.

Устойчивость к неблагоприятным условиям окружающей среды.
Чтобы предотвратить попадание внутрь прибора пыли и инородных тел, все механические соединения сделаны герметичными, а входные/выходные разъемы закрыты крышками.
Система IPLEX FX соответствует признанным на международном уровне военным стандартам США (MIL-STD 810F*). Это соответствие гарантирует более высокий уровень защищенности по сравнению с обычными промышленными стандартами и обеспечивает повышенную надежность против воздействия пыли и жидкости.
Оригинальный дизайн системы FX исключает необходимость в использовании охлаждающего вентилятора, благодаря чему не требуется поступление воздуха внутрь. Это позволяет еще больше повысить устойчивость к воздействиям окружающей среды.

Видеоскоп IPLEX FX протестирован в соответствии со стандартами MIL-STD 810F* и MIL-STD 416E*.
Тесты MIL-STD 810F:

  • Испытание на виброустойчивость
  • Испытание на падение с высоты 1,2 м
  • Испытание под воздействием дождя с ветром
  • Испытание на влагостойкость
  • Испытание в солевом тумане
  • Испытание на пылестойкость
  • Испытание во взрывоопасной атмосфере
  • Испытание на обмерзание под дождем/снегом
  • Тесты MIL-STD 416E
  • Тест EMI

III. Четкость и высокий контраст изображения
Наблюдая мельчайшие детали, Вы можете принимать наилучшие, наиболее взвешенные решения. Качествоизображения, являющееся синонимом имени Olympus.
Имея многолетний опыт в разработке оптико-электронных систем, Olympus знает, что необходимо для получения четких высококачественных изображений и этот опыт продолжает воплощаться в оборудовании для промышленной эндоскопии.

Контрастный ЖК монитор высокого разрешения, повышенной яркости.
Для соответствия высоким требованиям по качеству воспроизведения изображения и цвета, IPLEX FX оснащен новейшей оптической системой, системой цифрового подавления шумов и обработки изображения WiDER™ (WideDynamicRange* — расширенный динамический диапазон).
Эта уникальная технология компании Olympus позволяет получать яркие, сбалансированные по контрастности изображения, воспроизводящие мельчайшие детали поверхности в пределах всей глубины резкости объектива.
Технология WiDER™ позволяет подсвечивать затемненные участки, сохраняя при этом оптимальный уровень освещенности в районах световых бликов.

Новая светодиодная подсветка на сменных объективах SmartTip™
Теперь источником света для эндоскопа служит сам оптический адаптер (объектив) SmartTip™ со светодиодной подсветкой, благодаря чему периодическая замена ламп больше не требуется.
Революционная конструкция позволила снизить общие размеры и энергопотребление системы, сохранив при этом широкий диапазон направлений изгиба и углов полей зрения объективов. Имеются стереоскопические адаптеры (объективы) SmartTip™ для стереоскопических измерений предназначенные для работы с зондами диаметром как 6,0 мм; 4,0 мм; так и 6,2 мм. Вдобавок, имеется режим усиленной интенсивности подсветки Hi-Beam, служащий для более детального осмотра объекта оператором и повышающий освещенность объекта в 1,5 раза.

IV. Универсальность применения.
Широкий выбор зондов и разнообразие функций увеличивают Ваши возможности при осмотре.
Благодаря широкому выбору сменных зондов, включая модели с длиной зонда до 18 метров, IPLEX FX позволяет проводить почти любой вид осмотра. Выпускаются также зонды с внутренним рабочим каналом. IPLEX FX – это нечто большее, чем просто инструмент осмотра. Он сочетает в себе надежность, функциональную насыщенность, способность проводить точные измерения в режиме реального времени, возможность извлечения посторонних предметов.

Точность измерений.
В видеоскопе IPLEX FX используется стереоскопический принцип трехмерных измерений дефектов в широком диапазоне углов обзора. С добавлением нового многоточечного режима измерений (Multi) и режима отображения зон максимально допустимого размера повреждений (Offset), IPLEX FX стал обладать восемью различными режимами оценки размеров найденных дефектов. Новый многофункциональный режим Multi представляет собой измерение по двум крайним точкам дефекта (например – забоины лопатки компрессора ГТД), при этом одновременно производятся измерения в режимах: глубина забоины (точка – линия), подсчет площади забоины и ее ширины (длины). Адаптеры для эндоскопов с диаметром рабочей части 6,0 мм; 4,0 мм; 6,2 мм выпускаются как прямого, так и бокового направлений обзора.

Режимы стереоскопических измерений IPLEX FX:

  • Расстояние (длина).
  • Точка – линия.
  • Глубина.
  • Площадь.
  • Длина ломаных линий.
  • Профиль.
  • Многоточечное измерение (Multy).
  • Отображение зоны максимально допустимого размера дефектов (Offset).

Уникальная система IPLEX Spot-Ranging™ обеспечивает измерение расстояний до объекта в режиме реального времени, так как точность стерео измерений зависит от величины расстояния между объективом эндоскопа и поверхностью залегания дефекта. При помощи этой функции IPLEX FX оператор может контролировать текущее расстояние до объекта, находясь в пределах допустимых значений.

Взаимозаменяемые зонды.
IPLEX FX предлагает ряд взаимозаменяемых зондов, которые дают пользователю возможность выбора зонда подходящего диаметра и длины, необходимого для проведения определенного осмотра. Благодаря возможности замены зондов, единая система IPLEX FX может быть использована для широкого спектра задач практически на любых объектах. Зонды для IPLEX FX с диаметрами 4 и 6 мм выпускаются с длинами от 2 до 18 метров. Рабочая часть видеоскопа с диаметром 6,0 мм и рабочей длиной 7,5 м может быть изготовлена в исполнении с гладкой наружной поверхностью, что облегчает ее очистку или дезактивацию.
Удаление посторонних объектов.
У IPLEX FX есть еще одно существенное преимущество — он может комплектоваться зондом с наружным диаметром 6,2 мм и встроенным инструментальным каналом. Набор из шести различных гибких инструментов, предназначен для работы с таким зондом — он позволит Вам использовать прибор в качестве инструмента для удаления посторонних предметов из скрытых полостей. Зачастую, подобный инструмент позволяет избежать дорогостоящего ремонта изделия с полной или частичной его разборкой. Зонд с внутренним каналом может комплектоваться как прямыми, так и боковыми стерео измерительными адаптерами, что достаточно для практически любого вида эндоскопического контроля.

V. Гибкость и простота обработки изображений.
Процесс архивации, подготовки отчетов, пересылка результатов осмотра стали простыми и быстрыми. В наше время осмотры не заканчиваются укладкой видеоскопа в чемодан. Это только начало.

Виртуальная клавиатура для расширенного ввода текстовых комментариев.
Для облегчения обработки информации и формирования отчетов, зачастую, отснятый видеоматериал требуется сопровождать текстовыми комментариями. Благодаря ImageNotepad™ — виртуальной клавиатуре IPLEX FX, сопровождение комментариями стало неотъемлемой частью процесса документирования результатов осмотра.
Для более детального описания осматриваемого объекта существует возможность ввода ключевых слов и фраз в текстовые поля и поля заголовков. Кроме того, ввод текста упрощен посредством отображения на экране часто употребляемых слов при вводе очередного символа.
Вся введенная информация легко доступна, является частью изображения и легко может быть перенесена на компьютер.

Возможности для записи результатов осмотра.
Видеоскоп IPLEX FX позволяет с легкостью выполнять съемку, запись, копирование, перемещение, поиск и другие операции с файлами, а также составление отчетов о результатах проведенного контроля. IPLEX FX предлагает возможность записи неподвижных изображений и видеороликов во внутреннюю память, либо на съемную карту CF или USB флэш-накопитель. Для уменьшения сбоев от вибрации в процессе работы промышленных объектов, в видеоэндоскопе IPLEX FX запись изображений выполняется на полупроводниковые твердотельные устройства хранения данных, что исключает случайную потерю данных, обусловленную нестабильностью записывающих устройств с подвижными деталями. Все форматы записываемых изображений совместимы с операционной системой Windows (форматы изображения: JPEG, TIFF;
формат видео: AVI) и могут быть легко использованы шаблонах отчетов или прикреплены к сообщениям электронной почты для оперативной передачи результатов контроля другим заинтересованным специалистам. Что касается других форматов записи, IPLEX FX также совместим со многими внешними записывающими устройствами, соединяемыми через стандартные S-video и композитный (BNC) видеовыходы.

Программа IPLEX Viewer Plus
Новая программа IPLEX Viewer Plus является программой для ПК и включает в себя функции стандартного просмотра изображений, операции с файлами, а также выполнения стереоскопических измерений на изображениях, скопированных с видеоскопа. Учитывая то, что программное обеспечение может потребоваться как для самого пользователя видеоскопа, так и для других заинтересованных специалистов, установка п/о IPLEX Viewer Plus на персональные компьютеры очень проста и не требует помощи системного администратора. IPLEX Viewer – альтернативная версия данного программного обеспечения с ограниченными функциями – доступна для бесплатной загрузки через Веб сайт производителя.

VI. Простота в эксплуатации
Простота эксплуатации была основным техническим требованием при разработке системы IPLEX FX, созданной для удовлетворения потребностей Ваших потребностей.
Благодаря кнопкам быстрого доступа IPLEX FX и понятному меню программы, пользователи с любым уровнем подготовки могут с легкостью пользоваться программным обеспечением получая максимально точные и достоверные результаты осмотра.

Управление изгибом TrueFeel™
IPLEX FX имеет функцию TrueFeel™ ручного управления изгибом дистальной части, с сервоусилением. Обеспечивается моментальный отклик прибора на команду изгиба, при этом оператор ощущает обратную связь – усилие на джойстике при блокировке зонда, что уменьшает повреждаемость зонда.
Технология автоматического распознавания SmartTip™
IPLEX FX впервые представляет интеллектуальные адаптеры (объективы) для своих сменных зондов. Оптические адаптеры SmartTip являются уникальными в своем роде и позволяют путем их замены, быстро изменять оптические настройки системы без необходимости ручного выбора модели объектива из меню пользователем (автоматическое распознавание модели объектива).

Клавиши быстрого доступа
Для быстрого доступа к наиболее важным командам меню создан новый блок управления с джойстиком и функциональными кнопками на основные команды.
Управление яркостью, детализацией изображения, увеличением, стоп-кадром, записью, измерениями, просмотром – всегда находятся под рукой оператора.

Управление видеоскопом одной рукой
Эргономичная 750 граммовая рукоятка не вызывает усталости при длительной работе, обеспечивает быстрый доступ к часто используемым командам меню. Уникальная конструкция с двумя джойстиками позволяет независимо осуществлять как артикуляцию зонда, так и навигацию по меню. Данная конструкция обеспечивает удобное управление одной рукой.

Технология автоматического распознавания SmartTip™
IPLEX FX впервые представляет интеллектуальные адаптеры (объективы) для своих сменных зондов. Оптические адаптеры SmartTip являются уникальными в своем роде и позволяют путем их замены, быстро изменять оптические настройки системы без необходимости ручного выбора модели объектива из меню пользователем (автоматическое распознавание модели объектива).Принадлежности IPLEX FX и кейс для хранения (транспортировки).
Для обеспечения качественного и надежного хранения, эндоскопическая видеосистема IPLEX FX поставляется в ударопрочном, влагозащищенном кейсе. В кейсе предусмотрены специальные ложементы как для прибора, его рабочей части (зонда)*, так и для любых аксессуаров.
* Есть возможность изготовления под заказ транспортировочного чемодана для хранения эндоскопа с двумя рабочими частями (зондами).

Жесткие направляющие
жестких направляющих для зондов диаметром 6,0 мм или 4,0 мм. Каждый набор состоит из трех направляющих различных длин: 250 мм, 340 мм и 450 мм. Удобны для осмотра роторов лопаточных машин.

Инструмент для удаления посторонних предметов.
Для удаления посторонних предметов и облегчения передвижения зонда по сложной траектории (в двигателях) пользователю предлагается набор специализированного эндоскопического инструмента.

Адаптеры (сменные объективы) IPLEX FX.
Видеоскоп IPLEX FX может комплектоваться разнообразными оптическими адаптерами (сменными объективами), что обеспечивает универсальность его применения.

Съемные носители информации
Отсек на «молнии» предназначен для хранения: съемных носителей информации – карт памяти CompactFlash и USB флэш-накопителей, CompactFlash, кард-ридера, жидкости для очистки оптики, инструкции.

Зарядное устройство и аккумуляторы
В транспортировочном кейсе специально отведено пространство для хранения зарядного устройства и двух батарей. При наличии данного комплекта, IPLEX FX готов к работе в любое время и в любом месте.

Держатель блока управления.
Позволяет фиксировать блок управления на штативе, что может быть удобно при длительных осмотрах.

Гибкая направляющая для приборов с длинной рабочей частью.
Данная направляющая защищает рабочую часть прибора от механических повреждений и способствует более уверенному введению зонда в длинные трубы и трубы большого диаметра. Может применяться с приборами, рабочая длина которых находится в диапазоне от 5 до 18 метров.

Управляемый ложемент для осмотра двигателей
Обеспечивает зонду двойной управляемый изгиб, что, например, необходимо при осмотре камер сгорания двигателей JT8D и некоторых других типов ГТД. Используется в сочетании с зондами длиной 2 м или 3.5 м.
Примечание: имеет допуск Pratt & Whitney для контроля двигателя JT8DНовое семейство видеоскопов IPLEX
IPLEX FX является последним дополнением к всемирно известной и технически совершенной линии приборов IPLEX для визуального контроля внутренних деталей машин и механизмов. Olympus предлагает решения для визуального эндоскопического контроля, удовлетворяющие Вашим потребностям с возможностью выбора из более 25 различных моделей.

Рекомендуем посмотреть следующие видеоэндоскопы:

Model Outer Diameter

Scope Length

Exterior

Tube Flexibility

Articulation Angle

Approximate
Weight

IV8420 Ø4.0mm
(0.157 in)

2.0m
(6.6 ft)

Tungsten braid with special processing

Uniformed stiffness

4-way, UP / DOWN / RIGHT / LEFT 130°

1.7 kg
(3.7 lb)

IV8435

3.5m
(11.5 ft)

1.9 kg
(4.2 lb)

IV8620 Ø6.0mm
(0.236 in)

2.0m
(6.6 ft)

Tough Tapered FlexTM tube with flexibility gradually increasing toward the distal end.

4-way, UP / DOWN / RIGHT / LEFT150°

1.7 kg
(3.7 lb)

IV8635

3.5m
(11.5 ft)

4-way, UP / DOWN / RIGHT / LEFT 130°

1.9kg
(4.2 lb)

IV8635X1

3.5m (11.5 ft)
with working channel

4-way, UP / DOWN / RIGHT / LEFT 120°

IV8650

5.0m
(16.4 ft)

4-way, UP / DOWN / RIGHT / LEFT 110°

2.0kg
(4.4 lb)

IV8675

7.5m
(24.6 ft)

4-way, UP / DOWN / RIGHT / LEFT 90°

2.2kg
(4.9 lb)

IV8675X2

Smooth resin coating

IV86120

12.0m
(39.4 ft)

Tungsten braid with special processing

Uniformed stiffness

4-way, UP / DOWN / RIGHT / LEFT 70°

2.6kg
(5.7 lb)

IV86180

18.0m
(59.1 ft)

4-way, UP / DOWN / RIGHT / LEFT 50°

3.1kg
(6.8 lb)



Base Unit
Exposure

Adjustable CCD exposure time.
NTSC: 1/2 to 1/30000 second, PAL: 1/2 to 1/25000 second

Image Controls

9 step digital brightness control
5 step contrast adjustment for frozen and retrieved images.

Adjustable Gain Control

4 step adjustable gain control with exclusive WiDERTM
brightness level balancing technology.

Noise Reduction

Decreases static interference in images.

Zoom

Digital seamless zoom up to 3x

Input/Output Terminal Video Signal Output

BNC x 1, S-Video x 1

Audio Signal Input

ø3.5mm monaural mini jack

USB Terminal

One terminal (ver. 1.1 compliance)

Still Image Recording File Format

JPEG compression (Exif 2 compliance), super high quality (SHQ), high quality (HIGH), standard quality (STD)
* Recording to high quality (HIGH) of JPEG compression (Exif 2 compliance) or unpressed TIFF (TIFF-YC) when stereo optical adapter is selected.

Audio Recording

WAV format (Max. 60sec., interruptible)

Movie Recording File Format

AVI M-JPEG (with fixed compression rate)
* Writable to end of last recorded movie data

Audio Recording

Selectable before recording movie

Image Data Management Image Title/Note Entry

Selectable 30 character title with date, time and
system settings. Additional data can be inputted in
NOTE having capability of 10 contents in total by
category. Available to input 12 characters for a
category and 28 characters for a content.

Search

Searchable by date

Image Comparison

Simultaneous display of live image and captured image

Measurement Functions Scalar Measurement

Measures the distance between points. The calculation is based on the known length in the same inspection image.

Stereo Measurement (distance)

Measures the distance between the two plotted points.

Stereo Measurement (lines)

Calculates the distance among multiple designated positions (Max 20 points)

Stereo Measurement (area)

Calculates the area surrounded by multiple designated positions (Max 20 points)

Stereo Measurement (point-to-line)

Measures the distance between a hypothetical line between two designated positions and the required point.

Stereo Measurement (depth)

Measures the depth/height from a hypothetical plane inside three disignated positions to the required point.

Stereo Measurement (Multi)

Automatically detects and measures damaged width/depth/area between two specified spots.

Stereo Measurement (profile)

The cross section of two designated points is represented with computer graphics.

Stereo Measurement (Offset)

Point-to-Line measurement with a parallel line passing
on a measurement point.

Spot Ranging (object distance)

Measures object distance between tip of scope and cursor

Save Measurement Results

Measurement results can be saved along with the images.

Removable Storage Medium

1GB Compact Flash Card provided as standard
Compatible with recommended Compact Flash cards up to 4GB

Internal Memory

1GB

LCD

6.5-inch daylight-view LCD, low reflection type

Power Supply AC

100V-240V, 50/60Hz (with AC adapter)

DC

14.8V (with specified battery)

Battery Operation Time

More than 150min. (with new battery)

Dimensions 216 mm x 126 mm x 249 mm (8.5 in x 5.0 in x 9.8 in) (excluding protrusions)
250 mm x 160 m x 285 mm (9.8 in x 6.3 in x 11.2 in)
(including protrusions)
Weight

Approx.4.9kg (10.8 lb) (with battery)

Optical Adapter
Scope Optical Adapter

Optical System

Distal End

Field of view

Direction of view

Depth of field

F No.

Outer diameter

Rigid distal end length*

IV84 AT120D / NF-IV84

120°

Forward

4-190mm

9.2

ø4.0mm

19.7mm

AT120D / FF-IV84

120°

25-∞mm

3.3

19.6mm

AT120S / NF-IV84

120°

Side

1-20mm

9.6

22.2mm

AT120S / FF-IV84

120°

6-∞mm

6

22.2mm

AT50D / 50D-IV84

50°/50°

Forward/Forward

5-∞mm

7.5

25.0mm

AT50S / 50S-IV84

50°/50°

Side/Side

4-∞mm

7.5

28.8mm

IV86

Excluding IV8635X1

AT40D-IV86

40°

Forward

200-∞mm

2.4

ø6.0mm

19.8mm

AT80D / NF-IV86

80°

8-∞mm

9.5

19.8mm

AT80D / FF-IV86

80°

35-∞mm

3.1

19.8mm

AT120D / NF-IV86

120°

4-190mm

9.2

19.8mm

AT120D / FF-IV86

120°

25-∞mm

3.3

19.8mm

AT80S-IV86

80°

Side

18-∞mm

4

25.2mm

AT120S / NF-IV86

120°

1-25mm

9.6

25.2mm

AT120S / FF-IV86

120°

5-∞mm

5.9

25.2mm

AT60D / 60D-IV86

60°/60°

Forward/Forward

5-∞mm

7.5

25.9mm

AT60S / 60S-IV86

60°/60°

Side/Side

4-∞mm

7.5

32.2mm

IV8635X1 AT120D / NF-IV86X1

120°

Forward

4-190mm

9.2

ø6.2mm

20.6mm

AT120D / FF-IV86X1

120°

25-∞mm

3.3

20.5mm

AT80S-IV86X1

80°

Side

18-∞mm

4

24.7mm

AT120S-IV86X1

120°

6-∞mm

5.9

24.7mm

AT60D / 60D-IV86X1

60°/60°

Forward/Forward

5-∞mm

7.5

25.9mm

AT60S / 60S-IV86X1

60°/60°

Side/Side

4-∞mm

7.5

32.9mm

* The rigid portion at the scope’s distal end when the adapter is mounted

Operating Environment
Operating temperatures Insertion tube

In air: -25 to 100°C (-13° to 212°F)

Under water: 10 to 30°C (50° to 86° F)

Other parts than above

In air: -21 to 49°C (with battery) (-5.8° to 120°F)

0 to 40°C (with AC adapter) (32° to 104°F)

Operating atmospheric pressure Insertion tube

In air: 1013hPa (1 atm)

Under water: 1013 to 1772hPa*

Other parts than above

In air: 1013hPa (1 atm)

Operating atmospheric humidity All parts

15 to 90% (relative humidity)

Liquid resistance Insertion tube

No trouble even when machine oil, light oil or 5% saline is attached.

Other parts than above
Waterproofing Insertion tube

Operable under water with viewing tip adapter attached*. Not operable underwater with stereo measurement tip adapters.

Other parts than above

Operable in blowing rain conditions (Battery compartment must be closed). Not operable underwater.

*Excluding IV8635X1

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.

Задать вопрос
Для того, что бы наш специалист связался с Вами, пожалуйста, оставьте Ваши контактные данные
Товар добавлен в корзину
Цена:
Сумма:
Продолжить покупки
Оформить заказ
