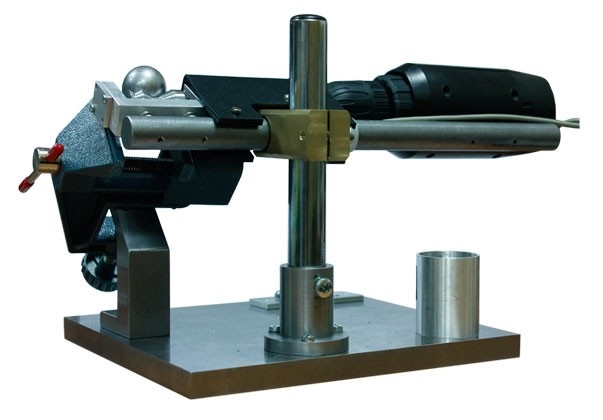

Разрушающий толщиномер Константа Ш1

Разрушающий толщиномер Константа Ш1 предназначен для измерения толщины тонких твердых покрытий на любых основаниях.

Особенности:

• возможность определения толщины каждого из слоев многослойного покрытия;
• возможность определения толщины покрытий на плоских, цилиндрических и сферических поверхностях;
• минимальная зона контроля – диаметром не более 2-5 мм (в зависимости от диаметра шара);
• возможность использования как в лабораторных, так и пpоизводственных условиях;
• простота и надежность конструкции;
• мобильность (Константа-Ш1М).

Принцип действия

Измерение основано на определении геометрических размеров сферы («сферического шлифа»), образованной при абразивном истирании покрытия и, частично, образца стальным вращающимся шариком при добавлении в зону контакта абразивной суспензии. Шарик имеет точки опоры – на вращающемся приводном валу и образце.

Принципы измерения

В месте контакта при абразивном износе образуется кратер сферической формы, на котором наблюдаются две характерные зоны: зона износа покрытия и зона износа подложки.

После проведения испытаний образец исследуют с использованием измерительного микроскопа.

В соответствии с приведенными схемами, путем оче-видных геометрических соотношений, зная диаметр истирающего шара и определив с помощью микроскопа диаметры кратера и лунки в основании (либо кратера и каждого из слоев в случае многослойного покрытия), можно определить геометрические размеры кратера истирания, в том числе толщину слоя покрытия.

Порядок работы:

• Подвести приводной вал к зоне контроля, установить на него шар истирания.
• Установить на электронном блоке прибора необходимое для контроля время и частоту вращения приводного вала.
• В зону контроля подать абразивную суспензию и провести испытание.
• С помощью микроскопа выполнить необходимые замеры.
• Определить толщину покрытия.
