Разрывная машина WAW-100C
Загрузка...

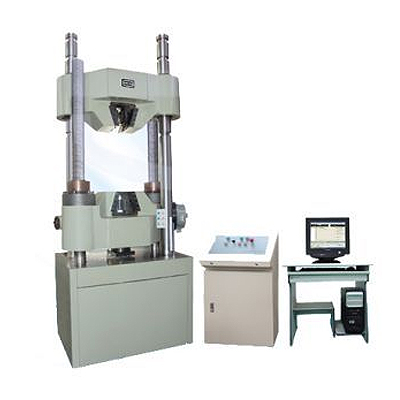

Гидравлическая разрывная машина WAW-100C
- Тип оборудования: Разрывная машина
- Производитель: TIME Group Inc.
- Серия: WAW
- Модель: WAW-100C
Описание:
Разрывная гидравлическая машина с максимальной нагрузкой 100 кН (10 тс)
Гарантия на разрывную машину WAW-100C: 1 год.
Разрывная машина производства компании TIME Group Inc. серии WAW модели WAW-100C. Разрывная машина обладает следующими особенностями: Максимальная нагрузка 100 кН (10 тс). Гидравлическая разрывная машина WAW-100C TIME Group Inc. проста и надежна в эксплуатации. Разрывная машина WAW-100C серии WAW производства TIME Group Inc. имеет широкий диапазон применения. Разрывная машина WAW-100C серии WAW используется в разных отраслях промышленности и в лабораториях. Разрывная машина WAW-100C TIME Group Inc. серии WAW имеет высокую точность и надежность.
Назначение машины WAW-100C
Испытательная гидравлическая разрывная машина WAW-100C предназначена для определения механических характеристик различных материалов при статическом растяжении, сжатии, изгибе и сдвиге. Машины предназначены для испытания материалов.
Машина WAW-100C применяется в металлургии, машиностроении, в производстве неметаллических материалов и изделий из них, в строительстве и стройиндустрии, а также в других отраслях, в том числе при проведении научных исследований.
Принцип действия машин серии WAW основан на преобразовании тензометрическим датчиком давления нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке.
Технические характеристики разрывной машины WAW-100C
| Максимальная нагрузка, кН | 100 |
| Диапазон измерения нагрузки, % | 2%-100% FS |
| Точность нагрузки, % | ±1% |
| Диапазон регулирования скорости нагружения, Н/мм2*с-1 | 2-60 |
| Допуск скорости нагрузки, % | 5% |
| Диапазон регулирования скорости деформации | 0.00025/s-0.0025/s |
| Допуск скорости деформации, % | 5% |
| Диапазон регулирования скорости перемещения, мм/мин | 0.5-50 |
| Точность скорости перемещения, % | 5% |
| Тип зажимов | Гидравлические |
| Круглый образец, мм | 6- 22 |
| Плоский образец, мм | 0-12 |
| Ширина плоского образца, мм | 70 |
| Максимальное пространство для испытания на растяжение, мм | 580 |
| Максимальное пространство для испытания на сжатие, мм | 480 |
| Расстояние между колонн, мм | 435 |
| Размер компрессионных пластин сжатия, мм | 125 |
| Пролет между опорами при испытании на изгиб, мм | 350 |
| Ширина опоры при испытании на изгиб, мм | 100 |
| Допустимый изгиб, мм | 80 |
| Максимальный ход поршня, мм | 150 |
| Максимальная скорость поршня, мм/мин | 150 |
| Максимальная скорость траверсы, мм/мин | 200 |
| Размеры шкафа управления, мм | 600х480х960 |
| Размеры силовой рамы, мм | 760x550x2050 |
| Мощность мотора, кВт | 3.6 |
| Вес силовой рамы, кг | 1500 |
Стандартные принадлежности для разрывной машины WAW-100C
| № | Пункт | Спецификация | Количество | Примечание |
| 1 | Силовая рама | — | 1 | — |
| 2 | Источник масла сервомотора | — | 1 | MOOG valve |
| 3 | Источник масла для гидравлических зажимов | — | 1 | — |
| 4 | Шкаф управления | — | 1 | — |
| 5 | Система измерения и управления | — | 1 | — |
| 6 | Датчик давления масла | CYB-12SA | 1 | — |
| 7 | Экстензометр | YYU-10/50 | 1 | — |
| 8 | Фотоэлектрическое кодирующее устройство | LEC-5000 | 1 | — |
| 9 | Компьютер | P4/256MDDR/80G | 1 | Lenovo |
| 10 | Принтер | HP 1368(A4, inkjet) | 1 | HP |
| 11 | Губки для растяжения плоских образцов, мм | 0-12 | 1 комплект | — |
| 12 | Губки для растяжения круглых образцов, мм | 6 14 14 22 |
1 комплект | — |
| 13 | Компрессионные пластины, мм | 125 | 1 комплект | — |
| 14 | Приспособления для изгиба, мм | База 350 | 1 комплект | — |
| 15 | Набор инструментов | — | 1 комплект | — |
| 16 | Техническая документация | — | 1 комплект | — |
