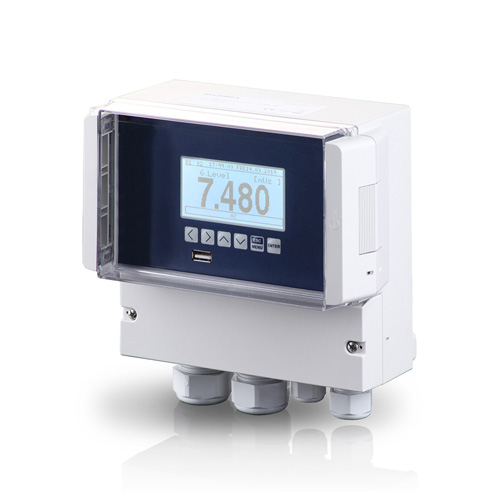

Регистратор данных PCE-KD3-WGH
Загрузка...
Регистратор данных PCE-KD3-WGH был разработан для записи аналоговых измеренных значений от датчиков 4 … 20 мА или датчиков RTD. Кроме того, регистратор данных PCE-KD3-WGH может графически визуализировать измеренные значения. Регистратор данных PCE-KD3-WGH может быть установлен на стене с использованием IP-защищенного корпуса. Регистратор данных может быть оснащен максимум 8 измерительными каналами.
В дополнение к датчикам 4 … 20 мА эти измерительные каналы также можно настроить для датчиков RTD (PT100, PT500, PT1000). Памяти регистратора данных достаточно для примерно 2 миллионов записей. После завершения измерений измеренные значения считываются через встроенный интерфейс USB с помощью USB-накопителя. Данные конфигурации также могут быть загружены в рекордер через этот интерфейс. Дисплей регистратора данных представляет собой графический ЖК-дисплей и предлагает пользователю различные типы отображения на месте.
Особенности PCE-KD3-WGH:
— Графический ЖК-дисплей 128 х 64 пикселей с подсветкой
— USB-порт для флешки
— Внутренняя память: 8 МБ
— Интерфейс RS-485
— Входы с цифровым масштабированием
— Датчик питания
— Конфигурирование через ПК или непосредственно на аналоговый регистратор
— Разные режимы отображения
— EN 61010-1 CAT II совместимый
— IP65 настенный корпус
— Цена зависит от комплектации
Технические характеристики PCE-KD3-WGH:
| Аналоговые Входы | 4 … 20 мА PT100 , PT500, PT1000 |
| Цифровой Вход | 24 В DC |
| Разрешение | 12 бит |
| Точность (18 °C-28 °C) | ± (0,25 % + 1 dgt.) |
| Входное сопротивление | 100 Ω |
| Дисплей | ЖК-графический дисплей, 128 x 64 пикселей, с подсветкой |
| Диапазон измерения | ± 9999 |
| Режимы отображения | Текущее значение канала
Список последних значений канала Графика с одного канала Текущие значения всех каналов |
| Размер памяти | 8 МБ примерно 2 миллиона измеренных значений |
| Выход | 2 SPST Реле макс. 250 В AC / 1 A |
| Источник питания датчика | 24 В DC, ± 5 %, макс. 200 мA |
| Условия окружающей среды | В Эксплуатации: 0 °C… 50 °C / -20 … 50 °C Хранение: -10 °C… +70 °C 5 — 90 % без конденсации |
| Габарит | 166 x 161 x 93 мм |
| Корпус | Настенный корпус ABS, PC |
| Степень защиты | IP 65 |
| Напряжение питания | 85 … 260 V AC, 50/60 Гц, 12 VA 24 В AC/DC |
Комплект поставки PCE-KD3-WGH:
- 1 х Регистратор данных PCE-KD3-WGH
- 1 х Инструкция по эксплуатации
