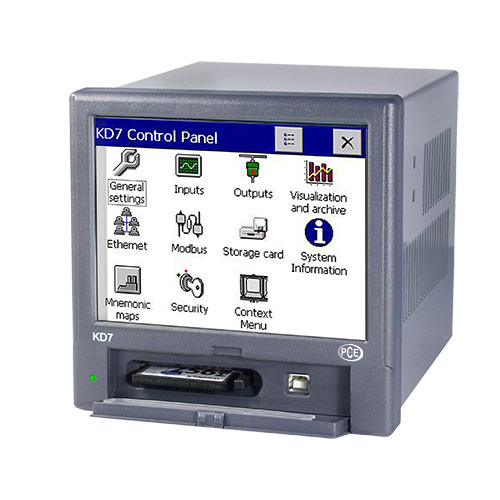

Регистратор данных PCE-KD7
Загрузка...
Цифровой регистратор PCE-KD7 может использоваться в качестве регистратора данных в системах измерения и регулирования. Сфера применения этой цифровой ручки входят измерения, визуализации, Контроля и хранения процесса в различных размеров industriez весить, например, в фармацевтической, пищевой или химической промышленности.
Помимо стандартных аналоговых сигналов в виде токов и напряжений, этот цифровой писатель также может обрабатывать термопары различных типов и датчики температуры сопротивления до 12 каналов. Кроме того, можно получить и сохранить до 16 показаний через цифровые интерфейсы Ethernet или RS-485. Носитель является CF-картой. Внутренняя буферная память позволяет заменить карту без потери данных. Дисплей и управление этого цифрового писателя осуществляется с помощью 5,7 » сенсорный экран с разрешением 320 x 240 пикселей. Входные размеры могут быть рассчитаны с помощью математических функций и, таким образом, расширяют область применения этого цифрового писателя.
Поскольку передняя сторона защищена классом защиты IP 65, Этот цифровой писатель может использоваться даже в суровых промышленных условиях. Записанные данные можно считывать и проверять с помощью программных модулей, входящих в комплект поставки. Кроме того, файлы конфигурации могут быть созданы, а затем перенесены на цифровой писатель.
Особенности PCE-KD7:
Технические характеристики PCE-KD7:
| Входы | |
| Количество аналоговых входов | 3, 6 или 12 |
| Количество цифровых входов | 8 или 16 входов с общей массой |
| возможные входные сигналы | Напряжение: ± 10 в ток: ± 20 мА термопары, тип J, K, N, E, R, S, T, B датчики сопротивления: PT100, PT500, PT1000, Ni100, CU100 сопротивление: 2000 Ω цифровой: 0/5 … 24 V DC (max. 50 Hz) |
| Выходы | |
| Количество аналоговых выходов | 4 или 8 |
| Количество цифровых выходов | 8 или 16 |
| аналоговый выходной сигнал / max. Нагрузка | Ток: 0 … 5 мА или 0/4 … 20 мА, < 500 Ом напряжение: 0/1 … 5 в, > 250 Ом или > 0 … 10 V, > 500 Ω |
| Сигнальное реле | Электромагнитные реле: 250 В переменного тока, 1 А, 30 В постоянного тока, 1 А Реле OptoMOS: 85 В постоянного тока, 100 мА 60 В переменного тока, 70 мА |
| Питание датчика | 2x 24 V DC, 30 mA |
| Цифровые Интерфейсы | RS-232, ведомый MODBUS, 0,3 … 256 кбит / с 2x RS-485, ведомый MODBUS, 0,3 … 256 кбит / с USB 1.1 Ethernet 10 Base-T |
| Общий | |
| Источник питания | 90 … 253 В или 18 … 30 V DC |
| Температура окружающей среды | Операция: 0 … 55 °C Хранение: -20 … 60 °C |
| относительная влажность воздуха | < 70 % без конденсации |
| Объявление | 5.7 » ЖК-дисплей, сенсорный экран, 320 x 240 pix. |
| Габарит | 144 x 144 x 155 mm |
| Вес | 2 kg |
| Класс защиты | Передняя сторона: IP 65 сторона подключения: IP 20 |
| Потребляемая мощность | < 30 VA |
| Категория безопасности | EN 61010-1, CAT II 500 V |
Комплект поставки PCE-KD7:
- 1 х цифровой писатель PCE-KD7
- 1 х программное обеспечение
- 1 х USB кабель для передачи данных 1 х монтажные и соединительные материалы
- 1 х CF-Карта
- 1 х Руководство пользователя
