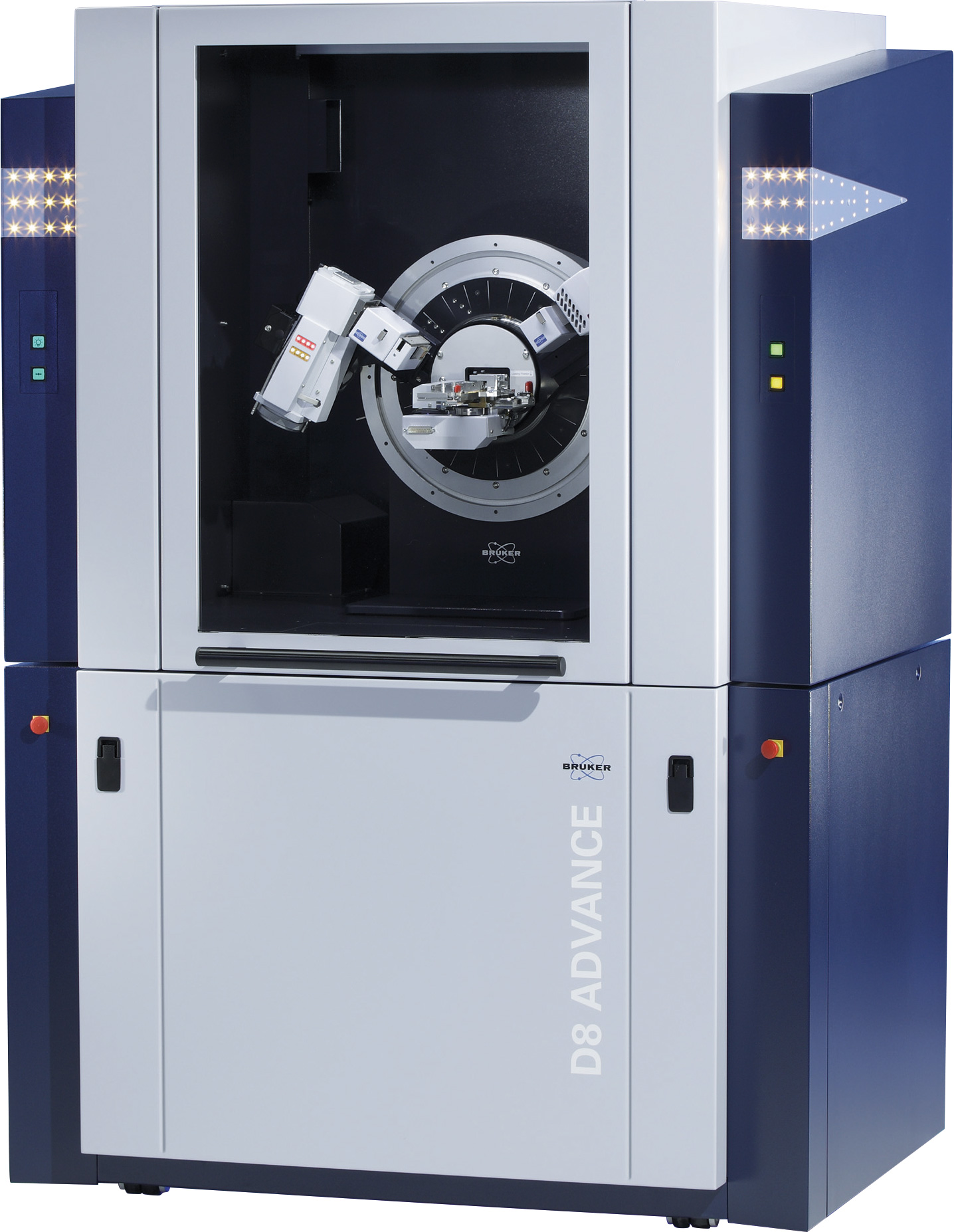

Cовременный лабораторный дифрактометр D8 ADVANCE, который позволяет решать практически весь комплекс существующих задач в области порошковой дифрактометрии. В приборе реализована принципиально новая концепция построения модульных систем DAVINCI.DESIGN, которая существенно упрощает процесс конфигурирования дифрактометра. Переход от геометрии Брэгга-Брентано к параллельно-лучевой оптике осуществляется максимально быстро благодаря новой рентгенооптической TWIN-системе, в которой совмещены традиционные щели и зеркало Гебеля, переключение между которыми происходит автоматически. Новая рентгеновская TWIST-трубка позволяет производить переключение между точечным и линейным фокусом. Дифрактометр D8 ADVANCE дает возможность проводить исследования материалов в различных условиях: охлаждать их до температуры 10 К, нагревать до 2000 °С, создавать условия с повышенной влажностью. При анализе в комнатных условиях специальные загрузчики образцов позволяют автоматизировать процесс измерения. Важной частью современного дифрактометра является детектор. Решения от Bruker AXS включают в себя полный спектр дотельных позиционно-чувствительных 1D-детекторов семейства LYNXEYE и 2D-детекторов EIGER2R.
Дифрактометр D8 ADVANCE серии ECO имеет современную конструкцию и невысокую стоимость по сравнению с аналогичными системами. Благодаря своей модульной конструкции, дифрактометр D8 ADVANCE ECO позволяет решать все классические задачи современной дифрактометрии, среди которых анализ структурного и фазового состава, определение размеров кристаллитов, анализ текстуры и микронапряжений, исследования материалов в различных условиях окружающей среды и т. д. Применение высокопроизводительного многоканального детектора SSD160 значительно сокращает время проведения анализа, а использование рентгеновской трубки мощностью 1 кВт позволяет использовать прибор без внешней системы водяного охлаждения.
Параметр | D8 ADVANCE | D8 ADVANCE ECO | D8 ADVANCE Plus |
---|---|---|---|
Применение | структурный и фазовый анализ, остаточные напряжения и текстурный анализ, большое количество проб, высокоразрешающая рентгеновская дифракция, рентгеновская рефлектометрия, картирование обратного пространства, малоугловое рассеяние, малоугловое рассеяние рентгеновских лучей в скользящей геометрии, анализ материалов электронной техники, исследования при нестандартных условиях (температура, давление, влажность, реакционные среды, электрическое поле), локальный (микро-)анализ, анализ функциональных покрытий , анализ тонких пленок, наноматериалы, коллоидные жидкости, жидкие кристаллы, аморфные материалы, органические и биологические материалы, волокна, полимеры, наноструктурированные поверхности, мембраны | структурный и фазовый анализ, остаточные напряжения и текстурный анализ, большое количество проб, исследования при нестандартных условиях (температура, давление, влажность, реакционные среды, электрическое поле), анализ функциональных покрытий , наноматериалы, коллоидные жидкости, жидкие кристаллы, аморфные материалы, органические и биологические материалы, волокна, полимеры, наноструктурированные поверхности, мембраны | структурный и фазовый анализ, остаточные напряжения и текстурный анализ, большое количество проб, высокоразрешающая рентгеновская дифракция, рентгеновская рефлектометрия, картирование обратного пространства, малоугловое рассеяние, малоугловое рассеяние рентгеновских лучей в скользящей геометрии, анализ материалов электронной техники, исследования при нестандартных условиях (температура, давление, влажность, реакционные среды, электрическое поле), локальный (микро-)анализ, анализ функциональных покрытий , анализ тонких пленок, наноматериалы, коллоидные жидкости, жидкие кристаллы, аморфные материалы, органические и биологические материалы, волокна, полимеры, наноструктурированные поверхности, мембраны |
Тип | порошковый, многофункциональный | порошковый | порошковый, многофункциональный |
Исполнение | напольный | напольный | напольный |
Мощность генератора, Вт | 3000 | 1000 | 3000 |
Тип источника рентгеновского излучения | отпаянная керамическая трубка с линейным фокусом / отпаянная керамическая трубка с точечным фокусом | отпаянная керамическая трубка с линейным фокусом / отпаянная керамическая трубка с точечным фокусом | отпаянная керамическая трубка с линейным фокусом / отпаянная керамическая трубка с точечным фокусом |
Тип гониометра | вертикальный Theta/Theta, вертикальный Theta/2Theta | вертикальный Theta/Theta | вертикальный Theta/Theta, вертикальный Theta/2Theta |
Диаметр гониометра, мм | 500–560 | 500–560 | 500–560 |
Расположение оптической системы малоуглового рассеяния | нет | нет | нет |
Оптические модули | фиксированные щели, моторизированные щели, зеркало Гебеля, поликапиллярная оптика, кристаллы-монохроматоры первичного излучения, аксиальные щели Соллера, экваториальные щели Соллера | фиксированные щели, моторизированные щели, зеркало Гебеля, поликапиллярная оптика, кристаллы-монохроматоры первичного излучения, аксиальные щели Соллера, экваториальные щели Соллера | фиксированные щели, моторизированные щели, зеркало Гебеля, поликапиллярная оптика, кристаллы-монохроматоры первичного излучения, аксиальные щели Соллера, экваториальные щели Соллера |
Геометрия фокусировки | симметричная по Брэггу-Брентано, симметричная плоскопараллельная, асимметричная плоскопараллельная, на просвет | симметричная по Брэггу-Брентано, симметричная плоскопараллельная, асимметричная плоскопараллельная, на просвет | симметричная по Брэггу-Брентано, симметричная плоскопараллельная, асимметричная плоскопараллельная, на просвет |
Моторизированные платформы и приставки | |||
одноосевая вращающаяся | да | да | да |
координатная трехосевая | да | да | да |
компактная текстурная трехосевая | да | да | да |
текстурная пятиосевая | нет | нет | нет |
капиллярная с функцией вращения | да | да | да |
автоматизированный сменщик проб | 9-90 | 9-90 | 9-90 |
двухкоординатная специализированная для малоугловых систем | нет | нет | нет |
Типы детекторов | нет | нет | нет |
Линейный позиционно-чувствительный детектор | SSD-160-2, LYNXEYE-2, LYNXEYE XE-T | SSD-160-2, LYNXEYE-2, LYNXEYE XE-T | SSD-160-2, LYNXEYE-2, LYNXEYE XE-T |
Двухкоординатный позиционно-чувствительный детектор | EIGER2 R 250 K, EIGER2 R 500 K | EIGER2 R 250 K, EIGER2 R 500 K | EIGER2 R 250 K, EIGER2 R 500 K |
Программное обеспечение | DIFFRAC.EVA, DIFFRAC.TOPAS, DIFFRAC.TOPAS BBQ, DIFFRAC.LEPTOS, DIFFRAC.TEXTURE, DIFFRAC.SAXS | DIFFRAC.EVA, DIFFRAC.TOPAS, DIFFRAC.TOPAS BBQ | DIFFRAC.EVA, DIFFRAC.TOPAS, DIFFRAC.TOPAS BBQ, DIFFRAC.LEPTOS, DIFFRAC.TEXTURE, DIFFRAC.SAXS |
Базы дифракционных и структурных данных | COD, ICDD PDF-2, ICDD PDF-4, ICSD | COD, ICDD PDF-2, ICDD PDF-4, ICSD | COD, ICDD PDF-2, ICDD PDF-4, ICSD |
Габариты (Д × Ш × В), мм | 1135 × 1300 × 1868 | 1135 × 1300 × 1868 | 1135 × 1300 × 1868 |
Вес, кг | 770 | 770 | 770 |
