D8 ADVANCE — это современный лабораторный дифрактометр, который позволяет решать практически весь комплекс существующих задач в области порошковой дифрактометрии. В приборе реализована принципиально новая концепция построения модульных систем DAVINCI.DESIGN, которая существенно упрощает процесс конфигурирования дифрактометра. Переход от геометрии Брэгга-Брентано к параллельно-лучевой оптике осуществляется максимально быстро благодаря новой рентгенооптической TWIN-системе, в которой совмещены традиционные щели и зеркало Гебеля, переключение между которыми происходит автоматически. Новая рентгеновская TWIST-трубка позволяет производить переключение между точечным и линейным фокусом. Дифрактометр D8 ADVANCE Plus дает возможность проводить исследования материалов в различных условиях: охлаждать их до температуры 10 К, нагревать до 2000 °С, создавать условия с повышенной влажностью. При анализе в комнатных условиях специальные загрузчики образцов позволяют автоматизировать процесс измерения. Важной частью современного дифрактометра является детектор. Решения от Bruker AXS включают в себя полный спектр позиционно-чувствительных 1D-детекторов семейства LYNXEYE и позиционно-чувствительных 2D-детекторов EIGER2R.

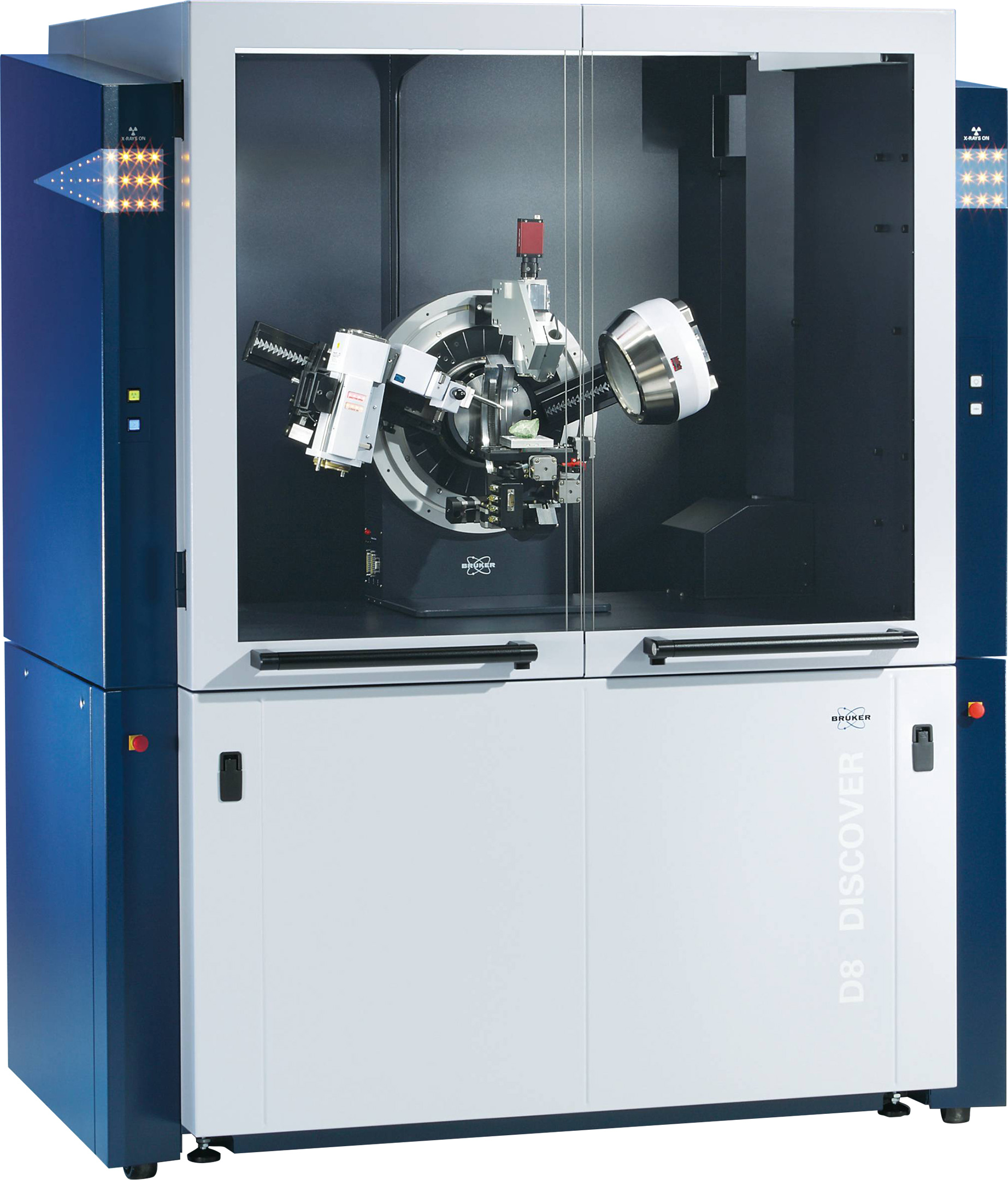

D8 DISCOVER Plus — модификация дифрактометра D8 DISCOVER, включающая в себя высокоэффективный источник рентгеновского излучения с вращающимся анодом Turbo X-ray Source (TXS-HE) и высокоточный гониометр ATLAS. Использование источника TXS-HE существенно сокращает время измерения по сравнению с традиционными рентгеновскими трубками и обеспечивает более высокое качество данных, что позволяет получать новые сведения об исследуемых материалах. Передовая конструкция вертикального гониометра ATLAS обеспечивает высокую точность углового позиционирования, что повышает надежность получаемых данных для всех применений. Высокая прочность гониометра дает возможность собрать конфигурацию дифрактометра для решения любых задач рентгеновской дифрактометрии. Использование источника TXS-HE и гониометра ATLAS в сочетании с новым детектором EIGER2 R 500K, обладающим высоким динамическим диапазоном и большой активной площадью, обеспечивает непревзойденные возможности для решения аналитических задач в исследовании материалов. Благодаря сочетанию передовых компонентов дифрактометр D8 DISCOVER Plus задает новые стандарты возможностей и качества в рентгеновской дифрактометрии.
Параметр | D8 DISCOVER | D8 DISCOVER Plus |
---|---|---|
Применение | структурный и фазовый анализ, остаточные напряжения и текстурный анализ, высокоразрешающая рентгеновская дифракция, рентгеновская рефлектометрия, картирование обратного пространства, малоугловое рассеяние, некомпланарная дифракция , малоугловое рассеяние рентгеновских лучей в скользящей геометрии, анализ материалов электронной техники, исследования при нестандартных условиях (температура, давление, влажность, реакционные среды, электрическое поле), локальный (микро-)анализ, анализ функциональных покрытий , анализ тонких пленок, наноматериалы, коллоидные жидкости, жидкие кристаллы, аморфные материалы, органические и биологические материалы, волокна, полимеры, наноструктурированные поверхности, мембраны | структурный и фазовый анализ, остаточные напряжения и текстурный анализ, высокоразрешающая рентгеновская дифракция, рентгеновская рефлектометрия, картирование обратного пространства, малоугловое рассеяние, некомпланарная дифракция , малоугловое рассеяние рентгеновских лучей в скользящей геометрии, анализ материалов электронной техники, исследования при нестандартных условиях (температура, давление, влажность, реакционные среды, электрическое поле), локальный (микро-)анализ, анализ функциональных покрытий , анализ тонких пленок, наноматериалы, коллоидные жидкости, жидкие кристаллы, аморфные материалы, органические и биологические материалы, волокна, полимеры, наноструктурированные поверхности, мембраны |
Тип | порошковый, многофункциональный | порошковый, многофункциональный |
Исполнение | напольный | напольный |
Мощность генератора, Вт | 100–9000 | 100–9000 |
Тип источника рентгеновского излучения | отпаянная керамическая трубка с линейным фокусом, отпаянная керамическая трубка с точечным фокусом, высокоэффективный источник с вращающимся анодом, микрофокусный источник излучения IμS | отпаянная керамическая трубка с линейным фокусом, отпаянная керамическая трубка с точечным фокусом, высокоэффективный источник с вращающимся анодом, микрофокусный источник излучения IμS |
Тип гониометра | вертикальный Theta/Theta, горизонтальный Theta/2Theta | вертикальный Theta/Theta, вертикальный Theta/Theta с дополнительным плечом для некомпланарной геометрии измерения |
Диаметр гониометра, мм | 500–1080 | 500–1080 |
Расположение оптической системы малоуглового рассеяния | нет | нет |
Оптические модули | фиксированные щели, моторизированные щели, зеркало Гебеля, оптика Монтеля, поликапиллярная оптика, кристаллы-монохроматоры первичного излучения, аксиальные щели Соллера, экваториальные щели Соллера | фиксированные щели, моторизированные щели, зеркало Гебеля, оптика Монтеля, поликапиллярная оптика, кристаллы-монохроматоры первичного излучения, аксиальные щели Соллера, экваториальные щели Соллера |
Геометрия фокусировки | симметричная по Брэггу-Брентано, симметричная плоскопараллельная, асимметричная плоскопараллельная, некомпланарная, на просвет | симметричная по Брэггу-Брентано, симметричная плоскопараллельная, асимметричная плоскопараллельная, некомпланарная, на просвет |
Моторизированные платформы и приставки | ||
одноосевая вращающаяся | да | да |
координатная трехосевая | да | да |
компактная текстурная трехосевая | да | да |
текстурная пятиосевая | да | да |
капиллярная с функцией вращения | да | да |
автоматизированный сменщик проб | нет | нет |
двухкоординатная специализированная для малоугловых систем | нет | нет |
Типы детекторов | Сцинтилляционный | нет |
Линейный позиционно-чувствительный детектор | SSD-160-2, LYNXEYE-2, LYNXEYE XE-T | SSD-160-2, LYNXEYE-2, LYNXEYE XE-T |
Двухкоординатный позиционно-чувствительный детектор | EIGER2 R 250 K, EIGER2 R 500 K | EIGER2 R 250 K, EIGER2 R 500 K |
Программное обеспечение | DIFFRAC.EVA, DIFFRAC.TOPAS, DIFFRAC.TOPAS BBQ, DIFFRAC.LEPTOS, DIFFRAC.TEXTURE, DIFFRAC.SAXS | DIFFRAC.EVA, DIFFRAC.TOPAS, DIFFRAC.TOPAS BBQ, DIFFRAC.LEPTOS, DIFFRAC.TEXTURE, DIFFRAC.SAXS |
Базы дифракционных и структурных данных | COD ICDD PDF-2 ICDD PDF-4 ICSD | COD ICDD PDF-2 ICDD PDF-4 ICSD |
Габариты (Д × Ш × В), мм | 1130 × 1680 × 2020 | 1130 × 1680 × 2020 |
Вес, кг | 945 | 946 |
