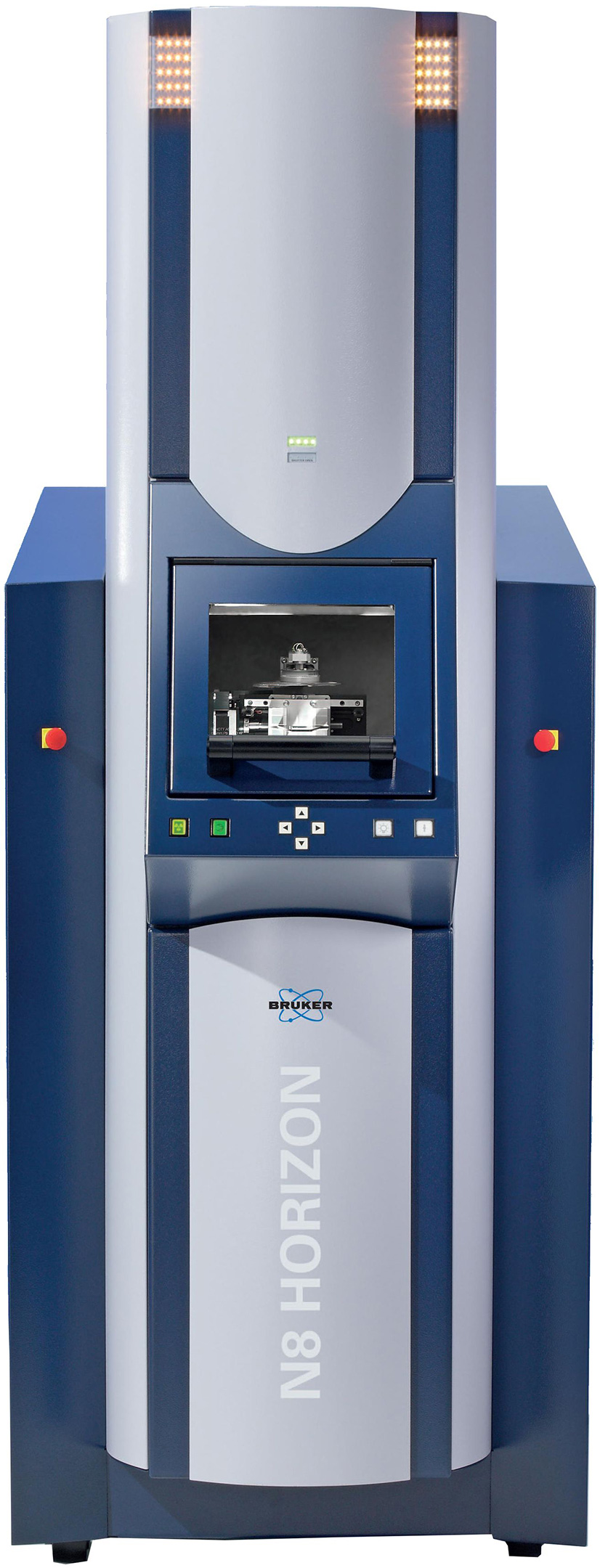

Уникальная система лабораторного типа N8 HORIZON с увеличенным диапазоном изменения расстояний от образца до детектора в вертикальном компактном исполнении позволяет определять характеристики наноструктур методами SAXS и WAXS (мало- и широкоугловое рассеяние рентгеновских лучей), а наноструктурированных поверхностей и пленок — методом GI-SAXS (малоугловое рассеяние рентгеновских лучей при скользящем падении). Острофокусные источники рентгеновского излучения с оптикой Монтеля создают пучок высокой интенсивности с низким паразитным рассеянием. Камера для образцов очень большого размера оснащена различными специализированными держателями образцов и дополнительными модулями. Система использует современные высокоэффективные 2D-детекторы с низким уровнем фона для исследования изотропных и анизотропных образцов.
Применение | малоугловое рассеяние, малоугловое рассеяние рентгеновских лучей в скользящей геометрии, анализ материалов электронной техники, исследования при нестандартных условиях (температура, давление, влажность, реакционные среды, электрическое поле), наноматериалы, коллоидные жидкости, жидкие кристаллы, аморфные материалы, органические и биологические материалы, волокна, полимеры, наноструктурированные поверхности, мембраны |
Тип | система малоуглового рентгеновского рассеяния |
Исполнение | напольный |
Мощность генератора, Вт | 100–3000 |
Тип источника рентгеновского излучения | отпаянная керамическая трубка с точечным фокусом, микрофокусный источник излучения IμS |
Тип гониометра | вертикальный Theta/Theta, вертикальный Theta/Theta с дополнительным плечом для некомпланарной геометрии измерения |
Диаметр гониометра, мм | |
Расположение оптической системы малоуглового рассеяния | вертикальная |
Оптические модули | фиксированные щели, моторизированные щели, оптика Монтеля (со сменными коллиматорами) |
Геометрия фокусировки | на просвет |
Моторизированные платформы и приставки | |
одноосевая вращающаяся | нет |
координатная трехосевая | нет |
компактная текстурная трехосевая | нет |
текстурная пятиосевая | нет |
капиллярная с функцией вращения | нет |
автоматизированный сменщик проб | нет |
двухкоординатная специализированная для малоугловых систем | да |
Типы детекторов | нет |
Линейный позиционно-чувствительный детектор | VÅNTEC-1 1D |
Двухкоординатный позиционно-чувствительный детектор | VÅNTEC-500 2D |
Программное обеспечение | DIFFRAC.TOPAS, DIFFRAC.SAXS |
Базы дифракционных и структурных данных | нет |
Габариты (Д × Ш × В), мм | 1600 × 750 × 2020 |
Вес, кг | 580 |
