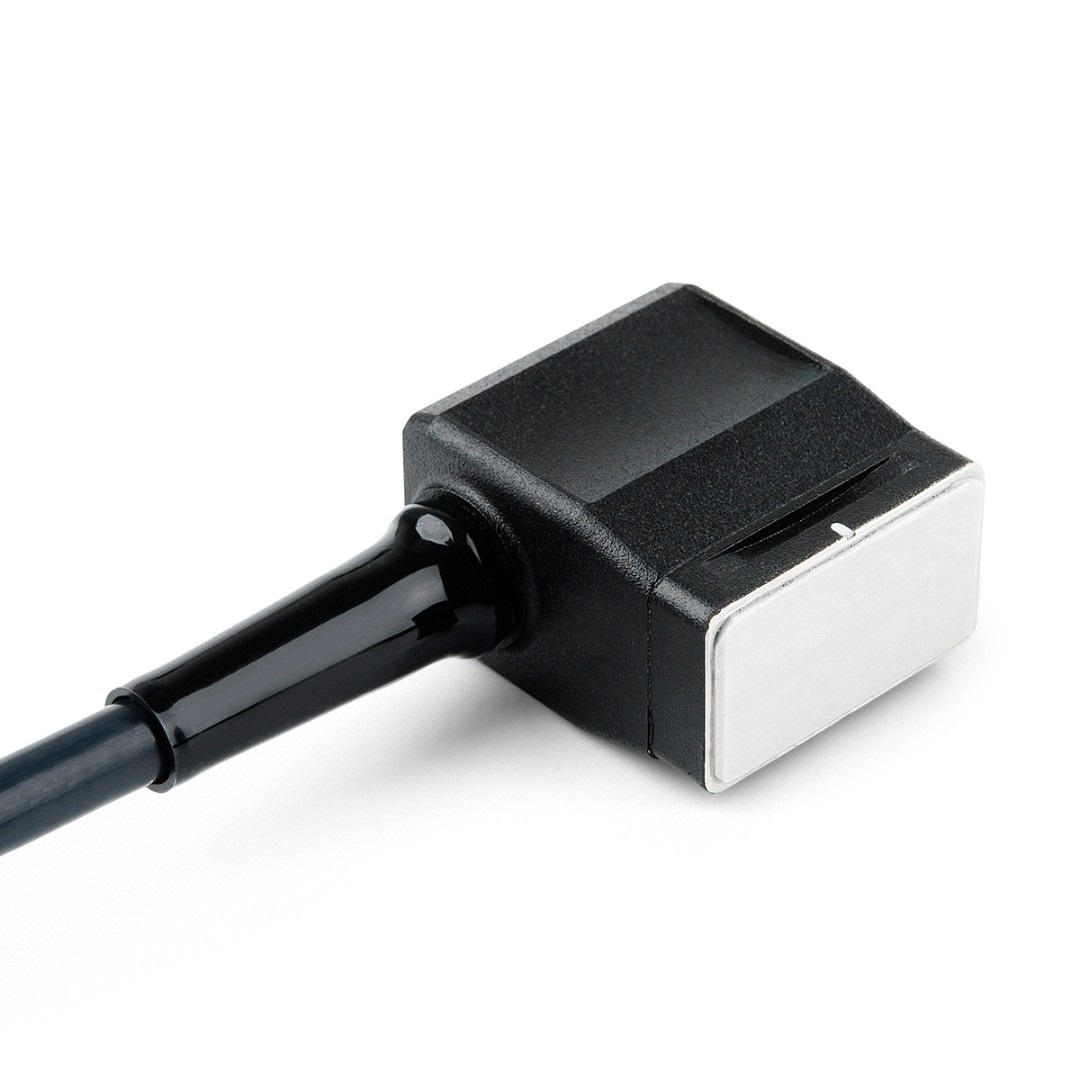

Решетка антенная 4.0V0R26X10CL M9171
16 элементная цифрофокусируемая антенная решетка продольных волн с центральной рабочей частотой 4 МГц и областью сканирования от -30° до +30°. Применяется для контроля основного тела металлических и...
Загрузка...
80000 руб.RUB
16 элементная цифрофокусируемая антенная решетка продольных волн с центральной рабочей частотой 4 МГц и областью сканирования от -30° до +30°. Применяется для контроля основного тела металлических и пластиковых конструкций. Особенностью данной антенной решетки является укороченная апертура (26х10 мм), что позволяет проводить контроль в труднодоступных местах.
а внешней части корпуса нанесены цветовые метки направления, необходимые для ориентации положения решетки на объекте контроля относительно сформированного изображения на дисплее дефектоскопа ультразвукового А1550 IntroVisor. Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.
Используется в приборах
- Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
- Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
Технические характеристики 4.0V0R26X10CL M9171:
| Область применения | контроль металлических и пластиковых конструкций |
| Количество элементов антенной решетки, шт | 16 |
| Акустическая апертура, мм | 26 х 10 |
| Номинальная частота, МГц | 4,0 |
| Рабочий тип волн | Продольные |
| Габаритные размеры (Д х В х Г), мм | 32 х 18 х 44 |
| Масса с кабелем, г, не более | 170 |
| Условия эксплуатации: | |
| -температура воздуха, С° | от — 20 до + 45 |
| — относительная влажность воздуха при температуре +25 С°, %, не выше | 85 |
