Решетка антенная M9065 4.0V60R40Х10CS
16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического...
Загрузка...
80000 руб.RUB

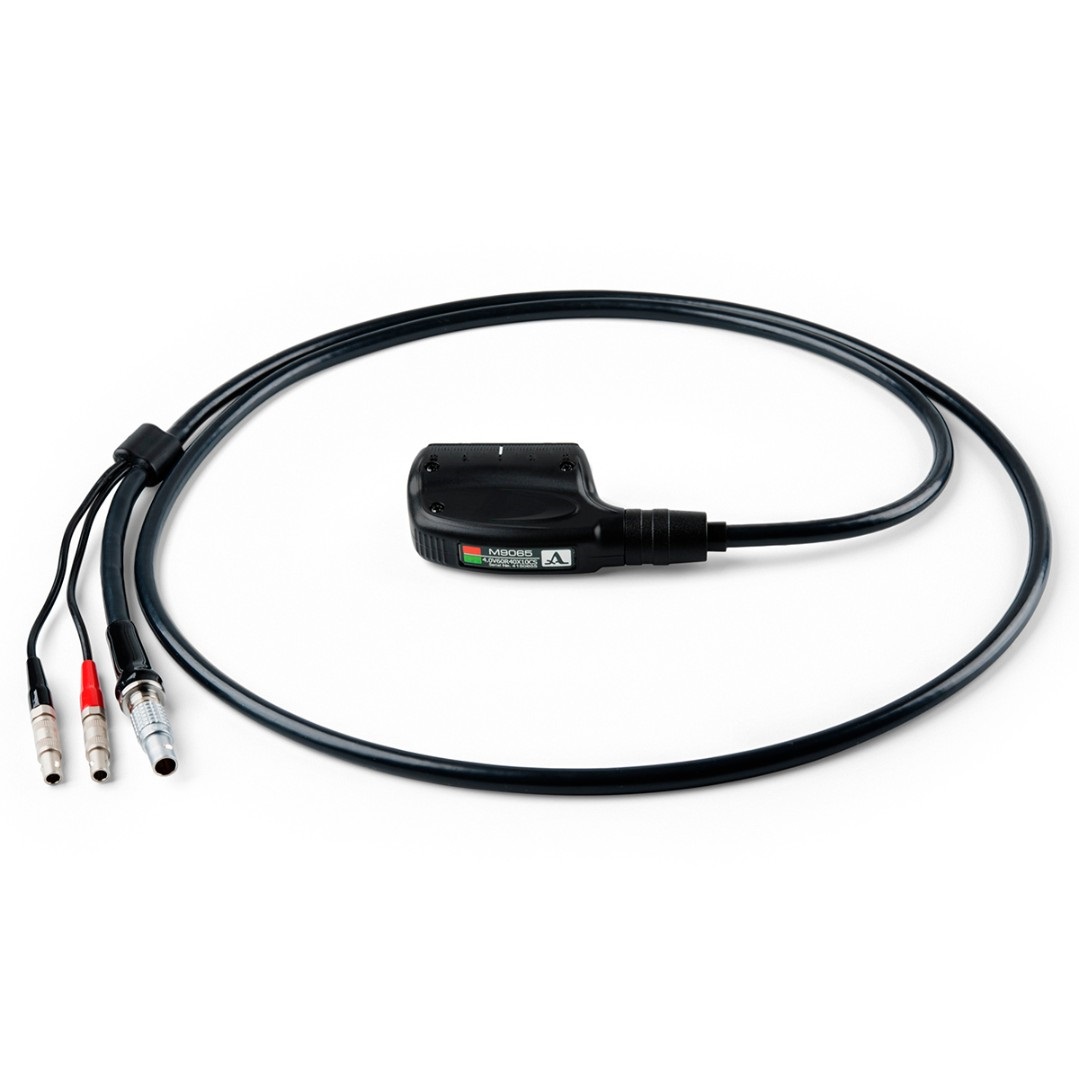

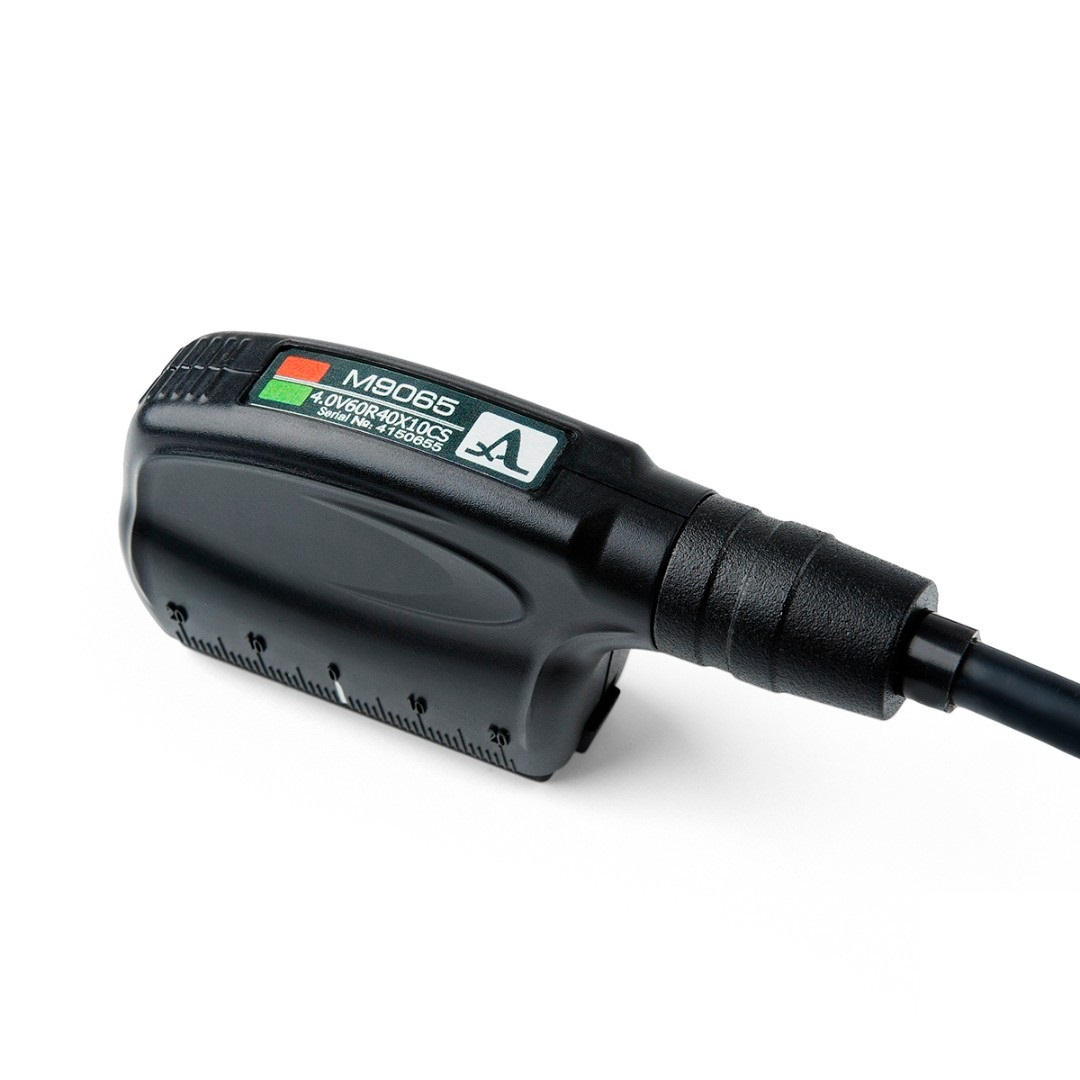

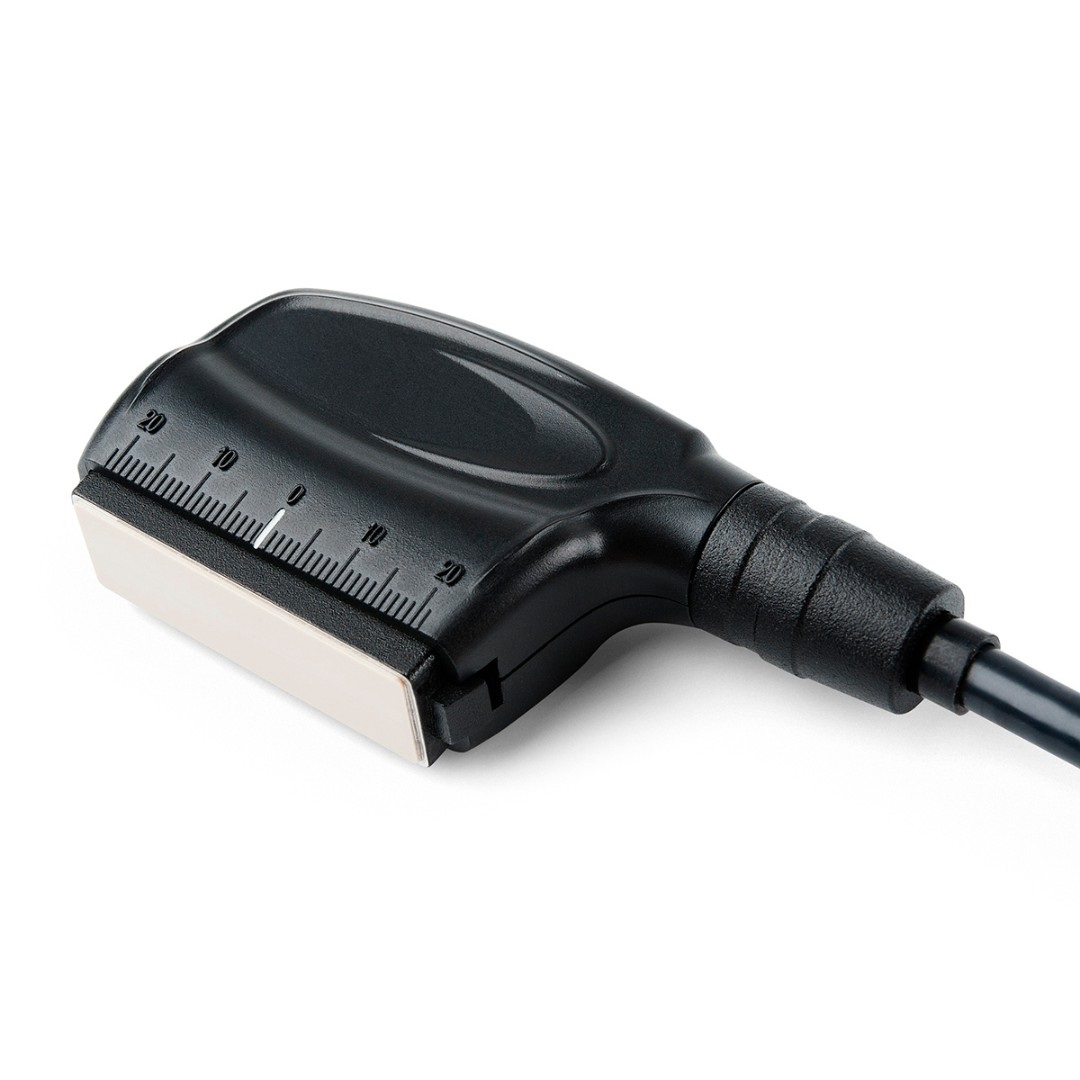

16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля. Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.
Антенная решетка поперечных волн с центральной рабочей частотой 4 МГц и областью сканирования от 35° до 85°. Применяется для контроля сварных швов (в том числе аустенитных сталей). Особенностью данной антенной решетки является отсутствие большой преломляющей призмы.
Существует возможность притирки сменного акустического модуля под различные диаметры труб.
Используется в приборах
- Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
- Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
Технические характеристики M9065:
| Параметр | Значение |
| Область применения | контроль сварных швов |
| Количество элементов антенной решетки, шт | 16 |
| Акустическая апертура, мм | 40 х 10 |
| Номинальная частота, МГц | 4 |
| Область сканирования, ° | от 35° до 85° |
| Рабочий тип волн | Поперечные |
| Габаритные размеры (Д х В х Г), мм | 90 х 42 х 22 |
| Масса с кабелем, г, не более | 200 |
| Условия эксплуатации: | |
| температура воздуха, С° | от — 20 до + 45 |
| относительная влажность воздуха при температуре +25 °С, %, не выше | 85 |
