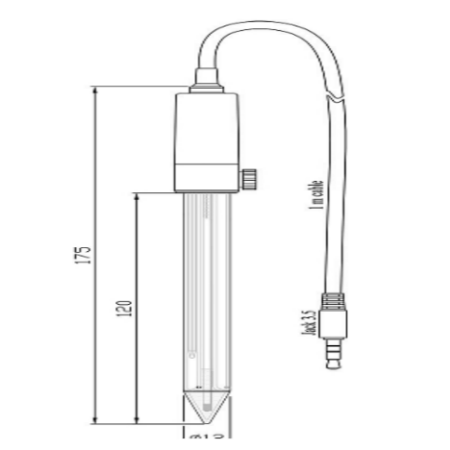

рН-электрод комбинированный HI10530

Заполняемый стеклянный цифровой рН электрод HI 10530 снабжен двойным солевым мостиком и встроенным температурным датчиком. Электрод соединяется с прибором через 3,5 мм разъем. Разъем 3,5 мм подходит к приборам, использующим цифровые датчики

Особенности HI10530 — встроенный микрочип, хранящий данные о типе сенсора, серийном номере и калибровке. Также стоит отметить наличие трех керамических диафрагм и коническую мембрану, изготовленную из низкотемпературного стекла. Конструкция электрода идеальна для измерений в эмульсиях, жирах и кремах, почвах и полу-твердых образцах, растворах с низкой проводимостью и охлажденных образцов.

В электроде с одинарным солевым мостиком используется раствор для заполнения, содержащий 3,5М KCl + AgCl, например HI 7071. В электродах с двойным солевым мостиком обычно используется раствор HI 7082, содержащий 3,5М KCl. Обычно в электродах используется одинарный солевой мостик. Как изображено на рисунке выше, у таких электродов лишь одинарный солевой мостик, отделяющий электрод сравнения от исследуемого раствора. В более агрессивных условиях, например, при высоком давлении, высокой температуре, в сильно кислой или щелочной среде, направление потока электролита через солевой мостик часто изменяется на противоположное, что приводит к поступлению исследуемого раствора в электрод сравнения. Если это не остановить, то электрод сравнения окажется загрязненным, что приведет к некорректной работе электрода. Другая потенциальная опасность для электрода с одним солевым мостиком – это засорение диафрагмы из-за выпадения осадка хлорида серебра. Серебро может легко выпадать в осадок, если образцы содержат трис буфер или тяжелые металлы. Когда электролит вступает в контакт с исследуемым образцом, некоторое количество AgCl выпадает на внешней стороне солевого мостика. Данные с такого датчика будут дрейфовать .

Система фирмы Hanna с двойным солевым мостиком, как следует из названия, имеет два солевых мостика, лишь один из которых контактирует с образцом, как это показано на рисунке. В агрессивных условиях таже, очевидно, сохранится тенденция к поступлению образца в электрод сравнения. Однако, так как электрод сравнения физически отделен от внешней области с электролитом, то загрязнение электрода минимально. Вероятность засорения диафрагмы в электроде с двойным солевым мостиком также снижается, так как применяются растворы не содержащие серебро. Так как нет серебра, то и нет осадка, который может засорить диафрагму.

Описание HI10530

Hanna Instruments предлагает большое разнообразие рН электродов, которые разработаны для различных применений. Тип стекла для изготовления чувствительной мембраны, ее форма, материал корпуса, тип диафрагмы, тип электрода сравнения и использованного электролита – вот лишь несколько из особенностей конструкции.

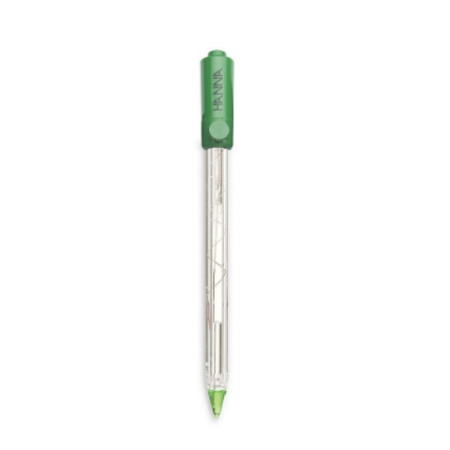

HI 10530 — это цифровой стеклянный электрод с конической мембраной из низкотемпературного стекла, тройной керамической диафрагмой и возможностью заполнения раствором 3,5М KCl.

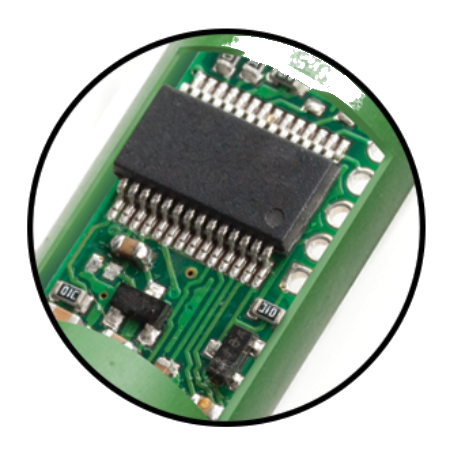

Встроенный микрочип

Встроенный микрочип хранит информацию о типе датчика, серийном номере и калибровке, включая дату, время, смещение, наклон, состояние электрода и использованные растворы для калибровки. Информация автоматически передается на прибор edge® как только датчик подключается. Возможность передачи информации позволяет осуществлять замену «горячую» замену электрода (без отключения электропитания) без перекалибровки. Все измерения производятся в электроде и передаются в виде цифрового сигнала на прибор. Такой подход позволяет устранить помехи традиционной высокоимпедансной аналоговой измерительной системы. Электронные помехи могут генерироваться встроенным термодатчиком, а также при измерениях во влажной атмосфере.

Низкотемпературное стекло

Мембрана электрода изготовлена из низкотемпературного стекла с сопротивлением, пониженным на 50 МОм, по сравнению с сопротивлением стекла общего назначения (ОН), равным 100 Мом. Это является преимуществом, так как много продуктов питания хранится при низких температурах. По мере охлаждения стекла в образце сопротивление НТ стекла возрастает, приближаясь к сопротивлению стекла ОН при комнатной температуре. При использовании стекла ОН сопротивление возросло бы выше оптимального значения входящего импеданса рН-метра.HI 10530 подходит для измерения образцов от -5 до 100 °С.

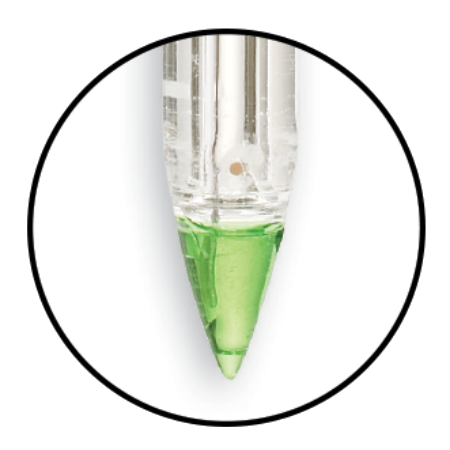

Коническая мембрана

Мембрана конической формы проникает в твердые, полутвердые образцы и эмульсии для непосредственного измерения рН в продуктах питания, почве и эмульсиях подобных кремам для рук.

Стеклянный корпус

Стеклянный корпус идеален для лабораторного применения. Стекло стойко к различным агрессивным средам и легко очищается. Стеклянный корпус также способствует быстрой теплопередаче на внутренний электрод сравнения. Напряжение, генерируемое электродом сравнения, зависит от температуры. Чем быстрее электрод достигает равновесия, тем стабильнее потенциал электрода сравнения.

Встроенный температурный датчик

Особенность HI 10530 — встроенный температурный датчик, находящийся в мембране рН электрода. Термистор предоставляет высокоточные данные о температуре и должен находиться как можно ближе к индикаторному электроду, чтобы компенсировать эффект, оказываемый температурой на измерение рН. Имея точные данные о температуре можно говорить корректной термокомпенсации .

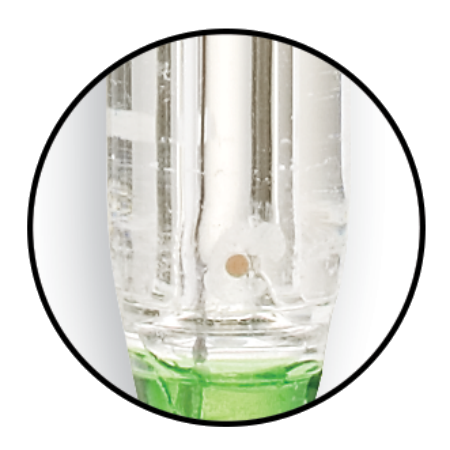

Тройная керамическая диафрагма

Три керамических диафрагмы позволяют добиться высокой скорости истечения электролита из ячейки для заправки в исследуемый раствор. Обычно, рН электрод имеет одну керамическую диафрагму, что обеспечивает скорость потока 15 — 20 мкл/ч. FC 220B имеет три керамических мембраны, контактирующих с исследуемым образцом, что обеспечивает скорость истечения 40 – 50 мкл/ч. Увеличенный поток электролита создает более качественный контакт между электродом сравнения и индикаторным электродом, что делает FC 220B подходящим для вязких растворов или образцов с низкой проводимостью, например, чистой воды.

Электрод сравнения с двойным солевым мостиком

Электрод сравнения с двумя солевыми мостиками имеет внешний отсек, окружающий электрод сравнения. В электролите внутреннего отсека, в котором расположена Ag/AgCl проволока электрода сравнения, присутствуют ионы серебра; электролит отсека не содержит серебра. Устройство двойного солевого мостика позволяет добиться того, что ионы серебра из электрода практически не попадают в образец. Такая конструкция позволяет проводить измерения в тех случаях, когда присутствие ионов серебра в образце нежелательно, или серебро может образовать осадок на диафрагме. Загрязнение диафрагмы приводит к дрейфу экспериментальных данных.

Заправляемый электрод

HI 1053B – заполняемый электрод. Для рН электрода с двойным солевым мостиком для заполнения используется раствор HI 7082 3,5М KCl. Этот раствор не содержит серебра в отличие от электрода с одинарным солевым мостиком.

3,5 мм разъем

В HI 10530 используется 3,5 мм разъем, позволяющий просто и быстро подключать и отключать электрод. that makes attaching and removing the probe simple and easy. Такой тип соединения датчика довольно уникален. Электрод совместим с приборами серии edge (HI 2002, HI 2020, HI 2030, and HI 2040).
