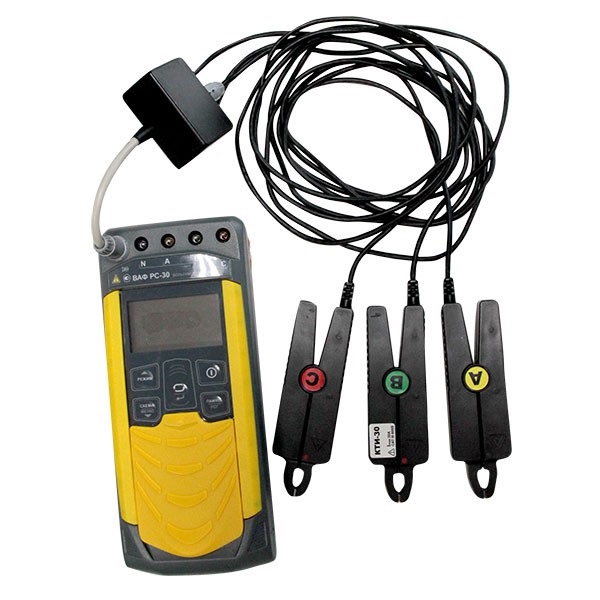

Вольтамперфазометр РС-30 с клещами КТИР-30 и КТИ-30 (до 30 А)
Загрузка...
Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях. Клещи КТИР-30 и КТИ-30, входящие в базовый комплект, позволяют производить измерение тока от 0,03 А до 30 А. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения. Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.
Особенности РС-30 с клещами КТИР-30 и КТИ-30:
- возможность регистрации событий;
- автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;
- при выключении, сохранение, а при включении восстановление настроек последнего измерения;
- время непрерывной работы без включённого режима энергосбережения не менее 8 часов;
- настройка отключения индикации и прибора при длительном неиспользовании;
- ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54;
- сумка, позволяющая не доставать прибор при проведении измерений;
- цветной жидкокристаллический дисплей;
- индикация состояния внутреннего источника питания;
- система защиты аккумулятора от перезаряда;
- защита от неправильного включения;
- высокая помехоустойчивость;
- память на 10000 измерений, режим регистратора;
- связь с компьютером.
Функциональные возможности РС-30 с клещами КТИР-30 и КТИ-30:
- измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная)
- измерения действующих значений переменного напряжения и тока;
- измерения напряжения постоянного тока;
- измерений активной, реактивной, полной мощности и коэффициента мощности;
- измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
- измерения частоты напряжения и силы переменного тока;
- показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
- индикации порядка чередования фаз.
Технические характеристики РС-30 с клещами КТИР-30 и КТИ-30:
| Измерение напряжения переменного тока
Диапазон измерений действующего значения напряжения переменного тока, В |
10,00 … 700,0 |
| Измерение напряжения постоянного тока
Диапазон измерений напряжения постоянного тока, В |
10,00 … 700,0 |
| Измерение силы переменного тока | 0,030 … 30,00 |
| Диапазон измерений действующего значения переменного тока, А: | |
| — с датчиками токоизмерительными КТИР-30 и КТИ-30 | |
| Измерение активной, реактивной и полной мощностей
Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В∙А): — с датчиками токоизмерительными КТИР-30 и КТИ-30 |
0,001 … 21,00 кВт
(квар, кВ∙А) |
| Измерение частоты переменного тока
Диапазон измерения частоты, Гц |
от 45,00 до 55,00 |
| Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока
Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов |
от – 179,9 до 180,0 |
| Вычисление коэффициента мощности Кр
Диапазон вычисления Кр |
-1,00 … 1,00 |
Принадлежности:
| Токоизмерительные датчики* | |
| КТИ-30 (до 30 А) | 6 000 руб. с НДС |
| КТИР-30 (до 30 А) | 12 000 руб. с НДС |
| ПТИ-3000 (до 3 кА) | 22 000 руб. с НДС |
| КТИР-500 (до 500 А) | 29 000 руб. с НДС |
| ПТИР-3000 (до 3 кА) | 57 000 руб. с НДС |
* При приобретении токоизмерительных датчиков отдельно от прибора требуется их обязательная калибровка совместно с ранее приобретенным РС-30. Калибровка производится заводом-изготовителем.
