Сенсон-СВ-5022-СМ-NО-2-ЭХ — система газоаналитическая

Стационарный 1-канальный газоанализатор Сенсон-СВ-5022-СМ-NО предназначен для непрерывного автоматического измерения содержания оксида азота в атмосфере промышленных предприятий

Область применения газоанализатора Сенсон-СВ-5022-СМ-NО

Сенсон-СВ-5022-СМ-NО — взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:

• в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа: на буровых и добывающих платформах, на перекачивающих станциях магистральных нефте- и газопроводов, у резервуаров хранения нефти и нефтепродуктов, сжиженного газа;
• на предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс;
• на сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.);
• на предприятиях пищевой промышленности;
• в очистных сооружениях;
• на предприятиях топливно-энергетического комплекса, котельных;
• в бортовых системах морских и речных судов;
• на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);
• во множестве других приложений.

Метрологические характеристики газоанализаторов Сенсон-СВ-5022-СМ-NО

 Значения порогов устанавливаются на заводе-изготовителе. Возможна установка других порогов в пределах диапазона измерения, что оговаривается при заказе газоанализатора.

Принцип действия газоанализаторов Сенсон-СВ-5022-СМ-NО

Работа газоанализаторов Сенсон-СВ-5022 основана на непрерывном преобразовании сигналов, поступающих с газочувствительных сенсоров (чувствительных элементов), в цифровые значения концентрации газов. Полученные значения концентрации транслируются во внешние сети передачи информации (цифровые и аналоговые) и/или отображаются на цифровом индикаторе.

В зависимости от измеряемых веществ, в датчиках используются газочувствительные сенсоры, основанные на различных принципах преобразования:

• электрохимический — на возникновении ЭДС на электродах сенсора при химической реакции с измеряемым веществом;
• термокаталитический — на термохимической реакции горючего вещества с кислородом воздуха на поверхности катализатора чувствительного элемента с выделением тепла и изменением электрического сопротивления сенсора;
• оптический — на избирательном поглощении газами энергии в инфракрасной, видимой и ультрафиолетовой областях спектра.

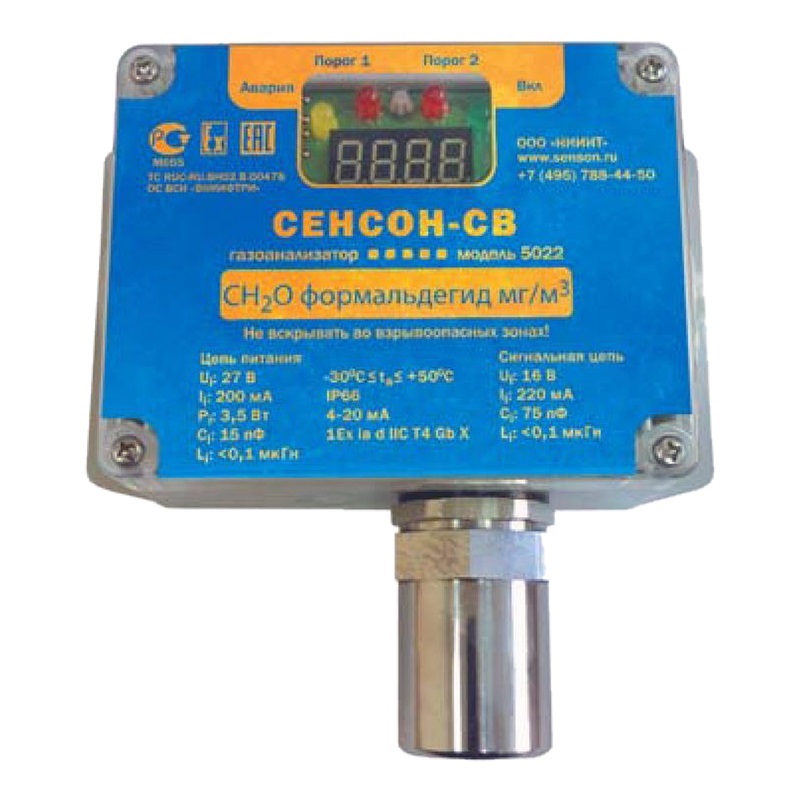

Система индикации газоанализатора Сенсон-СВ-5022 включает:

• четырехразрядный 8-сегментный индикатор, постоянно отображающий измеренные значения концентрации. Информация обновляется с периодом 4 с;
• четыре сигнальных светодиода:
  • зеленый — «Питание» — горит при подключении электропитания;
  • желтый — «Неисправность» — сигнализация неисправности (отсутствия) сенсора;
  • два красных — «Порог 1» и «Порог 2» — превышение заданных уровней концентрации.

Звуковая сигнализация

Газоанализатор Сенсон-СВ-5022 оснащен встроенным звукосигнальным устройством. Звуковая сигнализация включается одновременно с  светодиодами «Порог 1» и  «Порог 2».

Возможны четыре режима звуковой сигнализации:

0 — звуковая сигнализация отключена;

1 — звуковая сигнализация включается при достижении порога 1;

2 — звуковая сигнализация включается при достижении порога 2;

3 — звуковая сигнализация для режима О2 . Включается при достижении и порога1, и порога 2

Установка газоанализаторов Сенсон-СВ-5022

Высота установки выносных газоанализаторов Сенсон-СВ-5022 зависит от физических свойств газов и характера работы персонала. Поскольку газы, более тяжёлые, чем воздух (например СО2, пропан, хлор и др.), будут скапливаться в нижней части помещения, то датчики устанавливают на высоте не более 1,5 метра от пола. Более лёгкие газы (например Н2, СН4 и др.) будут подниматься в верхнюю часть помещения и датчики надо ставить в верхней части помещения. Для газов, имеющих плотность близкую к воздуху (например СО), место расположения определяется особенностью движения воздуха в контролируемом объеме. Для контроля токсичных газов датчики располагают на уровне дыхания человека: для сидящего в операторной — 150 см, для идущего по проходу — 180 см.

Располагать газоанализаторы Сенсон-СВ-5022 необходимо так, чтобы осуществлять легкий доступ для ремонта и проверки работоспособности. При расположении газоанализатора надо стремиться обеспечить минимальное время задержки при транспортировании газовых примесей воздушными потоками от источника до датчика, а значит необходимо учитывать особенности воздушных потоков в конкретном помещении. Наличие принудительной вентиляции или системы кондиционирования воздуха полностью меняют естественное направление потоков и, следовательно, места расположения датчиков. При постоянно работающей вытяжной вентиляции все воздушные потоки скоростью более 0,1 м/с направят воздух с примесями в место вытяжки по кратчайшему расстоянию от места утечки, независимо от плотности газа. Особенно это относится к газам с плотностью близкой к плотности воздуха — угарному газу, азоту и кислороду.

Габаритные размеры газоанализатора Сенсон-СВ-5022 в пластиковом корпусе
