Сенсон-В-1001-NО-2-ЭХ — газоанализатор индивидуальный

Краткое описание переносного газоанализатора (сигнализатора) Сенсон-В-1001-NО:

Индивидуальный газоанализатор Сенсон-В-1001-NО предназначен для обеспечения персональной безопасности работников предприятий, производственные процессы которых связаны с возможностью выброса в атмосферу горючих, токсичных и других опасных газов, а также недостатка или избытка кислорода. Газоанализатор выдает звуковые и световые сигналы при превышении концентрации выше установленных порогов (для кислорода — выше или ниже порога) и имеет цифровую индикацию концентраций газов.

Область применения газоанализатора Сенсон-В-1001-NО

Область применения газоанализатора Сенсон-В — промышленные зоны предприятий, рабочие места, и  другие помещения, где недостаток кислорода и  наличие горючих и  токсичных газов представляют угрозу здоровья персонала или имеется опасность взрыва.

Газоанализатор Сенсон-В выдает звуковые и световые сигналы при превышении концентрации выше установленных порогов (для кислорода — выше или ниже порога) и имеет цифровую индикацию концентраций газов.

Газоанализаторы Сенсон-В применяются для индивидуального контроля утечек газов и должны выдаваться персоналу предприятия для постоянного ношения на специальной одежде. При получении сигнала опасности, персонал должен выйти из опасной зоны и далее действовать по инструкции.

В зависимости от типа установленных сенсоров газоанализатор Сенсон-В способен контролировать концентрацию 1-го или 2-х газов одновременно.

Модификации газоанализатора Сенсон-В

Метрологические характеристики газоанализатором Сенсон-В-1001-NО

Значения порогов устанавливаются на заводе-изготовителе. Возможна установка других порогов в пределах диапазона измерения, что оговаривается при заказе газоанализатора.

Устройство и принцип действия газоанализатора Сенсон-В

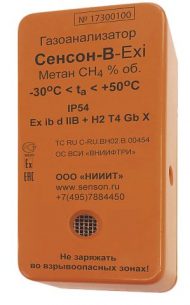

Конструктивно индивидуальный газоанализатор Сенсон-В выполнен в едином прямоугольном пластмассовом корпусе. На левой боковой стенке газоанализатора расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней стенке газоанализатора расположен цифровой индикатор. На задней крышке установлена клипса для крепления газоанализатора Сенсон-В к одежде. На лицевой стенке расположено отверстие для доступа воздуха к газочувствительному сенсору (одно или два).

Принцип действия схемы контроля концентраций кислорода и токсичных газов основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации соответствующего газа в электрический сигнал, сила тока или напряжение которого пропорциональны величине концентрации. Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации газа.

Принцип действия схемы контроля концентраций горючих газов основан на изменении сопротивления термокаталитического или полупроводникового сенсора в зависимости от концентрации газа в атмосфере.

Принцип действия схемы с оптическим датчиком основан на изменении прозрачности оптической ячейки в инфракрасном диапазоне и преобразовании в нормированное напряжение, пропорциональное концентрации газа. Оптические сенсоры применяются для диоксида углерода (СО2), метана (СН4), углеводородов (СxНy).

Цифровой индикатор через каждые 5 с отображает концентрацию поизмеряемых газов: О2 (в % об. доля), горючие (в % об. доля или в г/м3) и токсичные (в мг/м3), а также обеспечивает световую сигнализацию о превышении заданных порогов (миганием десятичной точки между цифрами).

В двухкомпонентных газоанализаторах Сенсон-В-1003 поочередно индицируются названия газов (химическая формула, а для аммиака и диоксида азота буква «А») и значения концентраций. Длительность отображения — около 1 с, период повторения — около 5 с.

Габаритный чертеж газоанализатора Сенсон-В

Схема сигнализации газоанализатора Сенсон-В обеспечивает звуковое и световое оповещение при выходе концентрации контролируемого газа за установленные пороговые значение, если:

• концентрация кислорода снижается ниже нижнего порога или (если верхний порог установлен) повышается выше верхнего порога; или/и
• концентрация хотя бы одного из  горючих и/или токсичных газов повышается выше соответствующего установленного порога.

В газоанализаторах Сенсон-В на кислород и на сумму углеводородов реализована функция автокалибровки. Для газоанализаторов Сенсон-В на кислород эта процедура необходима, поскольку показания зависят от атмосферного давления.

Автокалибровка происходит при включении прибора, при этом устанавливаются показания нормального содержания кислорода в атмосфере 20,9%.

Автокалибровка газоанализатора Сенсон-В на сумму углеводородов (CxHy) в диапазоне 0-3 г/м3 , ввиду дрейфа показаний при прогреве сенсора, происходит через через 10 минут после включения газоанализатора. Во время прогрева звуковая сигнализация превышения прогов не срабатывает.

Газоанализатор Сенсон-В снабжен встроенным источника постоянного тока (аккумулятора) с напряжением 3,6 В. При разряде аккумулятора подается особый сигнал.

Зарядка аккумулятора производится от  прилагаемого зарядного устройства (источника питания с выходным напряжением 12  В) через встроенную схему зарядки, имеющую световую индикацию процесса зарядки.
