Индивидуальный газоанализатор Сенсон-В-1001-СО2 предназначен для обеспечения персональной безопасности работников предприятий, производственные процессы которых связаны с возможностью выброса в атмосферу горючих, токсичных и других опасных газов, а также недостатка или избытка кислорода. Газоанализатор выдает звуковые и световые сигналы при превышении концентрации выше установленных порогов (для кислорода — выше или ниже порога) и имеет цифровую индикацию концентраций газов.
Область применения газоанализатора Сенсон-В — промышленные зоны предприятий, рабочие места, и другие помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровья персонала или имеется опасность взрыва.
Газоанализатор Сенсон-В выдает звуковые и световые сигналы при превышении концентрации выше установленных порогов (для кислорода — выше или ниже порога) и имеет цифровую индикацию концентраций газов.
Газоанализаторы Сенсон-В применяются для индивидуального контроля утечек газов и должны выдаваться персоналу предприятия для постоянного ношения на специальной одежде. При получении сигнала опасности, персонал должен выйти из опасной зоны и далее действовать по инструкции.
В зависимости от типа установленных сенсоров газоанализатор Сенсон-В способен контролировать концентрацию 1-го или 2-х газов одновременно.
Модель | Децимальный номер | Описание |
Сенсон-В-1001 | ТЦВА.413731.001 | 1-компонентный газоанализатор, базовое исполнение |
Сенсон-В-1002 | ТЦВА.413731.002 | 1-компонентный газоанализатор, технологическое исполнение (проходная газовая камера с сенсором для принудительной подачи газа) — предназначен для контроля не атмосферного воздуха, а газовых смесей в технологическом оборудовании, оснащен камерой с двумя штуцерами (над отверстием сенсора) для подсоединения шлангом к источнику контролируемой смеси. Газоанализатор Сенсон-В на кислород (O2) в технологическом исполнении содержит сенсор кислорода со встроенными металлическими штуцерами, выведенными на нижнюю торцевую стенку газоанализатора. |
Сенсон-В-1003 | ТЦВА.413731.003 | 2-компонентный газоанализатор |
Контролируемый газ |
Диапазон измерения |
Пределы основной относительной погрешности ?, % |
Порог1 |
Порог2 |
Тип сенсора |
Диоксид углерода (CO2) | 0,01 — 5 % об.д. | ±15 | 0,5 % об.д. | 2,0 % об.д. | оптический |
1 — 100 % об.д. | ±10 |
Значения порогов устанавливаются на заводе-изготовителе. Возможна установка других порогов в пределах диапазона измерения, что оговаривается при заказе газоанализатора.

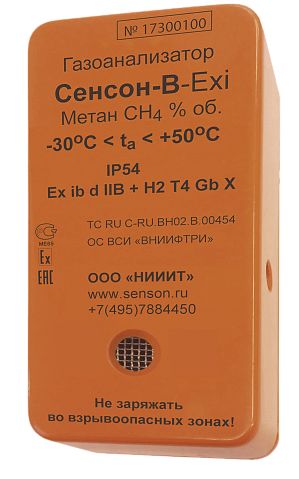

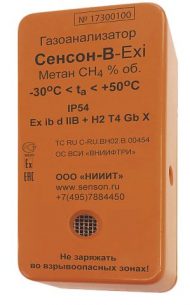

Конструктивно индивидуальный газоанализатор Сенсон-В выполнен в едином прямоугольном пластмассовом корпусе. На левой боковой стенке газоанализатора расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней стенке газоанализатора расположен цифровой индикатор. На задней крышке установлена клипса для крепления газоанализатора Сенсон-В к одежде. На лицевой стенке расположено отверстие для доступа воздуха к газочувствительному сенсору (одно или два).
Принцип действия схемы контроля концентраций кислорода и токсичных газов основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации соответствующего газа в электрический сигнал, сила тока или напряжение которого пропорциональны величине концентрации. Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации газа.
Принцип действия схемы контроля концентраций горючих газов основан на изменении сопротивления термокаталитического или полупроводникового сенсора в зависимости от концентрации газа в атмосфере.
Принцип действия схемы с оптическим датчиком основан на изменении прозрачности оптической ячейки в инфракрасном диапазоне и преобразовании в нормированное напряжение, пропорциональное концентрации газа. Оптические сенсоры применяются для диоксида углерода (СО2), метана (СН4), углеводородов (СxНy).
Цифровой индикатор через каждые 5 с отображает концентрацию поизмеряемых газов: О2 (в % об. доля), горючие (в % об. доля или в г/м3) и токсичные (в мг/м3), а также обеспечивает световую сигнализацию о превышении заданных порогов (миганием десятичной точки между цифрами).
В двухкомпонентных газоанализаторах Сенсон-В-1003 поочередно индицируются названия газов (химическая формула, а для аммиака и диоксида азота буква «А») и значения концентраций. Длительность отображения — около 1 с, период повторения — около 5 с.
Схема сигнализации газоанализатора Сенсон-В обеспечивает звуковое и световое оповещение при выходе концентрации контролируемого газа за установленные пороговые значение, если:
В газоанализаторах Сенсон-В на кислород и на сумму углеводородов реализована функция автокалибровки. Для газоанализаторов Сенсон-В на кислород эта процедура необходима, поскольку показания зависят от атмосферного давления.
Автокалибровка происходит при включении прибора, при этом устанавливаются показания нормального содержания кислорода в атмосфере 20,9%.
Автокалибровка газоанализатора Сенсон-В на сумму углеводородов (CxHy) в диапазоне 0-3 г/м3 , ввиду дрейфа показаний при прогреве сенсора, происходит через через 10 минут после включения газоанализатора. Во время прогрева звуковая сигнализация превышения прогов не срабатывает.
Газоанализатор Сенсон-В снабжен встроенным источника постоянного тока (аккумулятора) с напряжением 3,6 В. При разряде аккумулятора подается особый сигнал.
Зарядка аккумулятора производится от прилагаемого зарядного устройства (источника питания с выходным напряжением 12 В) через встроенную схему зарядки, имеющую световую индикацию процесса зарядки.
Характеристики Сенсон-В-1001-СО2 | Значения |
Количество контролируемых газов | от 1 до 2 |
Способ отбора пробы | диффузионный или принудительный (для модиф. Сенсон-В-1002) |
Относительная погрешность установки уровня порога сигнализации, %, не более | ± 1 |
Предел дополнительной погрешность от изменения температуры окружающей среды на каждые 10°С, не более | 0,2 ? |
Предел дополнительной погрешность от изменения влажности окружающей среды на каждые 10 %, не более | 0,2 ? |
Время срабатывания сигнализации Т(0.9) при нормальных условиях, с, не более:
— для термокаталитических и полупроводниковых сенсоров — для оптических сенсоров — для электрохимических сенсоров — для кислорода |
15 60 45 30 |
Взрывозащита газоанализатора | 1ExibdIIB+H2T4GbX |
Степень пылевлагозащиты Сенсон-В | IP54 |
Индикация | цифровая, световая, звуковая |
Уровень звуковой сигнализации, дБ | 75 |
Питание газосигнализатора Сенсон-В | от внутреннего аккумулятора напряжением 3,6 В |
Потребляемая мощность в режиме дежурный/ сигнальный:
— на горючие газы — на токсичные газы — с оптическим сенсором на СО2 или СН4 или СxНy |
70/100 мВт 20/50 мВт 300/330 мВт |
Время полной зарядки аккумулятора, ч, не более | 3 |
Зарядка от блока питания постоянного тока | 12 В |
Время непрерывной работы без подзарядки, ч, не менее:
— на горючие газы — на токсичные газы — с оптическим сенсором на СО2 или СН4 или СxНy |
20 70 6 |
Габаритные размеры, мм | 100х50х26 |
Масса, кг, не более:
— комплект газосигнализатора Сенсон-В — зарядное устройство (блок питания) |
0,15 0,10 |
Межповерочный интервал газоанализатора Сенсон-В, мес. | 12 |
Гарантийный срок эксплуатации газоанализатора, мес. | 12 |
Срок службы газоанализатора, лет | 10 |
Условия эксплуатации газоанализатора Сенсон-В-1001-СО2 | |
Температура окружающей среды | от -30°С до +50°С |
Относительная влажность | 30 — 95 % |
Атмосферное давление | 84 — 120 кПа (630 — 900 мм. рт. ст.) |
